CAME DBC 01 User Manual

Exemple d’application de l’installation et configu-
ration Dip Switch correspondante
DBC 01(TX)
Confi guration
Pas necessaire
Répétiteur DBC 04
Répétiteur DBC 03

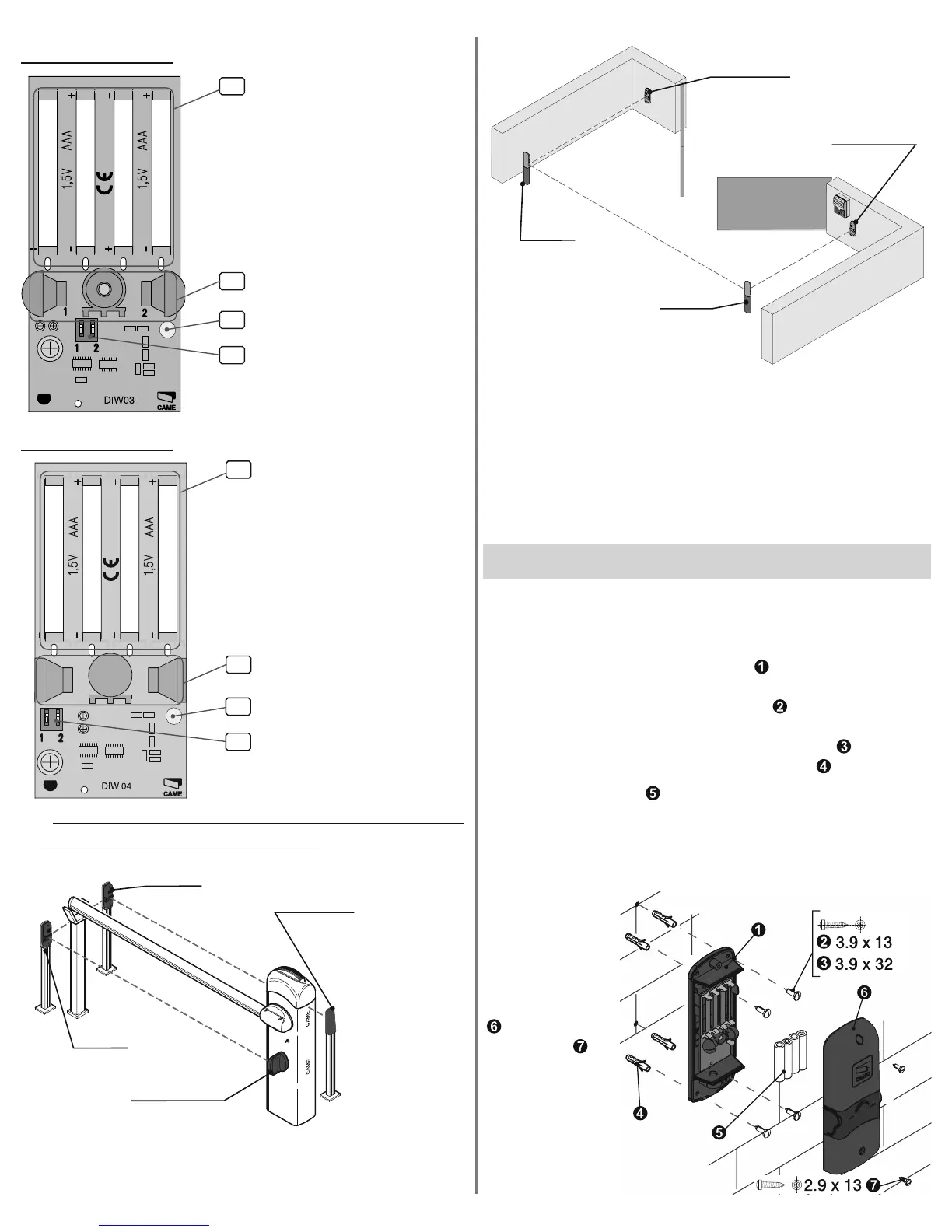

1 – Logement batteries
(4 batteries de 1.5V AAA)
2 – Led à infrarouge
à sélectionner avec le DIP
3 – Led de signalisation
batterie déchargée
4 – Dip sélection led de
transmission
Dip 1 ON led SX actif
Dip 2 ON led DX actif
1 - Logement batteries
(4 batteries de 1.5V AAA)
2 – Led à infrarouge
à sélectionner avec le Dip
3 – Led de signalisation
batterie déchargée
4 – Dip sélection Led
transmetteur
Dip 1 ON led SX actif
Dip 2 ON led DX actif
+
+
-
-
+
+
-
-
-
-
+
+
-
-
+
+
K
K
K
K
K
K
2
1
1
4
2
3
+
+
-
-
+
+
-
-
-
-
+
+
-
-
+
+
K
K
K
K
K
K
2
1
1
2
4
3
DBC 01(RX)
Confi guration
Pas necessaire
DBC 04
Dip n°1 sur ON
Dip n°2 sur OFF
DBC 03
Dip n°1 sur OFF
Dip n°2 sur ON
DBC 01(RX)
DBC 01(TX)
DBC 01(TX)*
DBC 01(RX)**
DBC 04*
DBC 03*
DBC 01(TX)
Confi guration
Pas necessaire
DBC 01(RX)
Confi guration
Pas necessaire
DBC 04
Dip n°1sur ON
Dipn°2 sur OFF
DBC 03
Dip n°1sur OFF
Dip n°2sur ON
N.B. Quand on utilise DBC 01, DBC 03 et DBC 04, en suivant les
indications des deux présentations précédentes, il faut se
rappeler d’éliminer le pont sur DBC 01 (TX).
* Avec les colonnettes DB-L/DB-LN
** Avec support photocellule G02802
DBC 04*
DBC 03*
* Avec les colonnettes DB-L/DB-LN
• Avant d’effectuer l’installation, vérifi er que la distance entre
les deux photocellules est de 10 mètres au maximum et
qu’elles sont parfaitement dans l’axe.
• Procédez avec la fi xation des fonds des photocellules, en
utilisant :
- pour les colonnettes DB-L, les vis UNI 6954 3.9x13
inox (à l’intérieur de la boîte DB-L) ;
- pour la fi xation au mur ou sur acier, les vis UNI 6954
3.9x32 éventuellement avec les chevilles fournies.
• Insérer les batteries (4 de 1.5V AAA) dans le transmetteur
et dans les répétiteurs en respectant la polarité indiquée sur
la carte.
• Sélectionner les leds (ON/OFF) selon la structure de
l’installation. Effectuez les raccordements de DBC01 (RX)
comme sur le
dessin à la page 2.
• Enfermez les
dispositifs en
attachant d’en
haut le couvercle
et en le fi xant
avec les vis
fournies.
Montage
