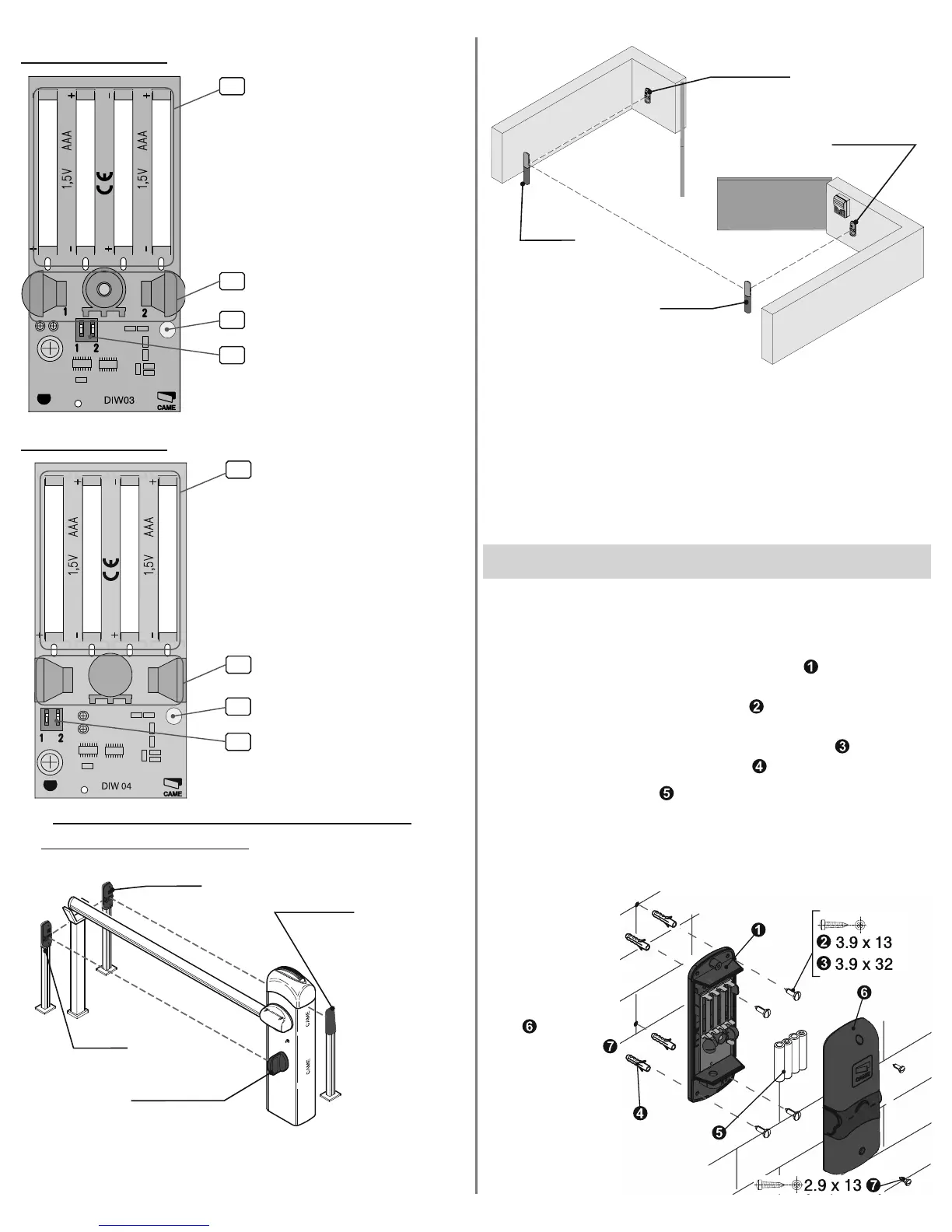

Ejemplo aplicativo de instalación y relativa
configuración Dip Switch
DBC 01(TX)
NO se
necesita
Confi guración
DBC 04 Repetidor
DBC 03 Repetidor
1-Alojamiento baterías
(4 baterías de 1.5V AAA)
2-Led de infrarrojos
seleccionable mediante Dip
3- Led señalización
batería descargada
4-Dip selección led
transmisor
Dip 1 ON led SX activo
Dip 2 ON led DX activo
1-Alojamiento baterías
(4 baterías de 1.5V AAA)
2-Led de infrarrojos
seleccionable mediante DIP
3- Led señalización
batería descargada
4-Dip selección led de tran-
smisión
Dip 1 ON led SX activo
Dip 2 ON led DX activo
+
+
-
-
+
+
-
-
-
-
+
+
-
-
+
+
K
K
K
K
K
K
2
1
1
4
2
3
+
+
-
-
+
+
-
-
-
-
+
+
-
-
+
+
K
K
K
K
K
K
2
1
1
2
4
3
DBC 01(RX)
NO se
necesita
Confi guración
DBC 04
Dip 1 en ON
Dip 2 en OFF
DBC 03
Dip 1 en OFF
Dip 2 en ON
DBC 01(RX)
DBC 01(TX)
DBC 01(TX)*
DBC 01(RX)**
DBC 04*
DBC 03*
Nota: Cuando se utilizan DBC 01, DBC 03 y DBC 04, como se
representa en los dos esquemas precedentes, recordar
quitar el puente de conexión en DBC 01 (TX)
* Con columnas DB-L/DB-LN
** Con soporte fotocélula G02802
DBC 04*
DBC 03*
* Con columnas DB-L/DB-LN
DBC 01(TX)
NO se
necesita
Confi guració
DBC 01(RX)
NO se
necesita
Confi guració
DBC 04
Dip 1 en ON
Dip 2 en OFF
DBC 03
Dip 1 en OFF
Dip 2 en ON
• Verifi car que la distancia entre las dos fotocélulas sea de 10
metros como máx y que estén perfectamente alineadas, antes
de efectuar su instalación.
• Efectuar la fi jación de las partes inferiores de las
fotocélulas utilizando:
- para los postes DB-L, tornillos UNI 6954 3.9 x 13 inos
(dentro del blister DB-L);
- para fi jación de pared o en acero, tornillos UNI 6954
3.9 x 32 con eventuales tarugos suministrados.
• Introducir las baterías (4 de 1.5V AAA) en el transmisor
y en los repetidores, respetando la polaridad indicada en la
tarjeta.
• Seleccionar los led (ON/OFF) de acuerdo a la morfología de
la instalación. Realizar las conexiones de DBC01 (RX) como se
indica en la fi gura
de la pág. 2.
• Cerrar los
dispositivos
enganchando en
la parte superior la
tapa y fi jándola
con los tornillos
suministrados.
Montaje
