1
2
Alojamiento baterías
(4 baterías de 1.5V AAA)
2-Led de infrarrojo
-+
-+
NO
NC
C
1
2
3
4
Fig.B
Fig.A
Antes de proceder a la instalación es necesario:
• Cerciorarse que la tensión de línea esté conectada.
• Verificar que el punto de fijación del equipo, tanto en una zona
protegida de los choques como las superficies de anclaje, sean
sólidas y que la fijación a la superficie se efectúe con elementos
adecuados (tornillos, tarugos, etc).
• Predisponer entubados y canales adecuados para el pasaje
de los cables eléctricos, garantizando la protección contra los
eventuales daños mecánicos.

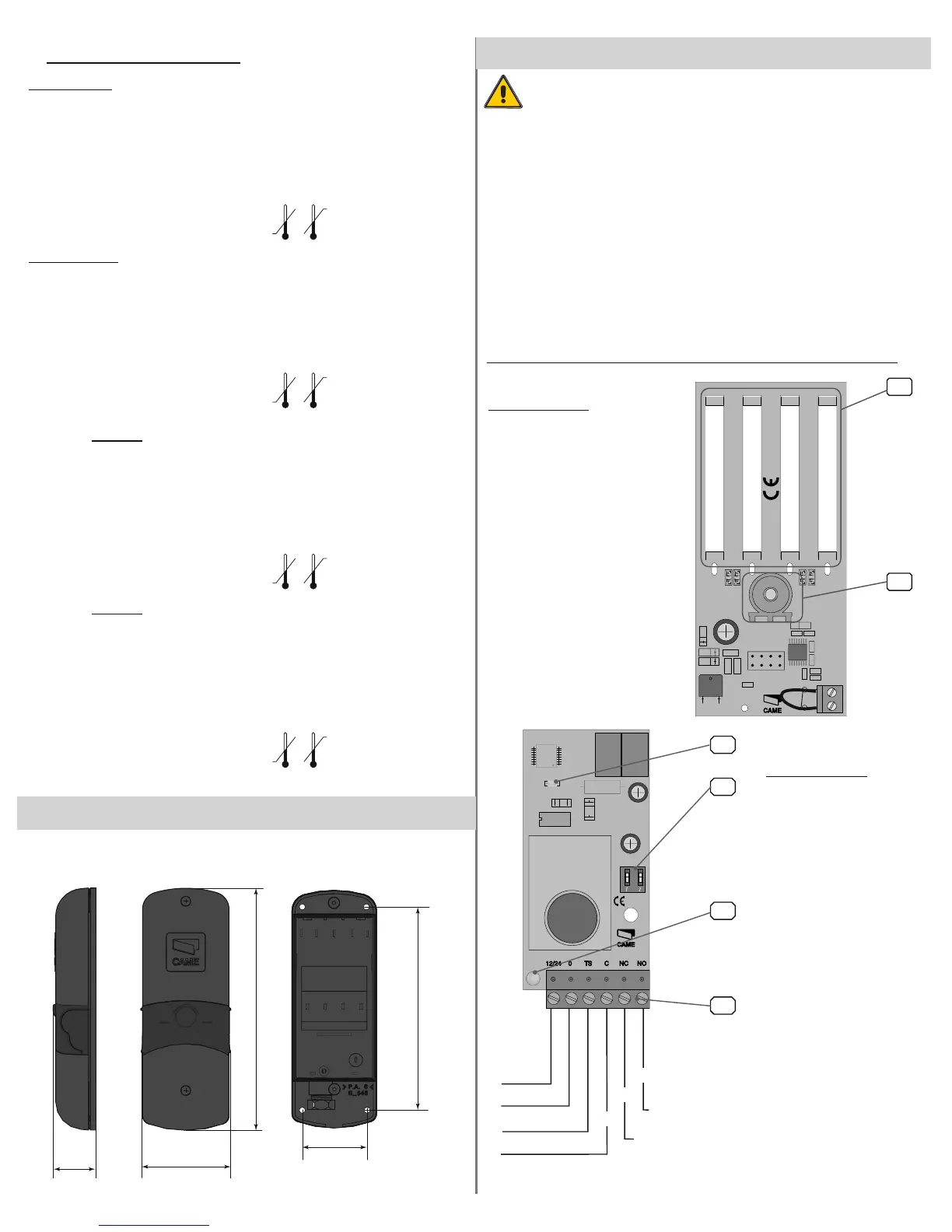

InstalaciónInformaciones técnicas
Ricevitore/Trasmettitore/Ripetitore
Dimensiones e interejes agujeros
DBC 01 (TX)
Alimentación: (4 batterie da 1.5V AAA)
Absorción: 70 µA
Grado de protección: IP54
Materiale:PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Temperatura de funcionamiento:
#
#
DBC 01 (RX)
Alimentación:12/ 24 V A.C. - D.C.
Absorción: 48 mA
Grado de protección: IP54
Materiale:PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Temperatura de funcionamiento:
#
#
Repetidor
DBC 04
Alimentación: (4 batterie da 1.5V AAA)
Absorción: 70 µA
Grado de protección: IP54
Materiale:PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Temperatura de funcionamiento:
#
#
Repetidor
DBC 03
Alimentación: (4 batterie da 1.5V AAA)
Absorción: 70 µA
Grado de protección: IP54
Materiale:PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Temperatura de funcionamiento:
#
#
