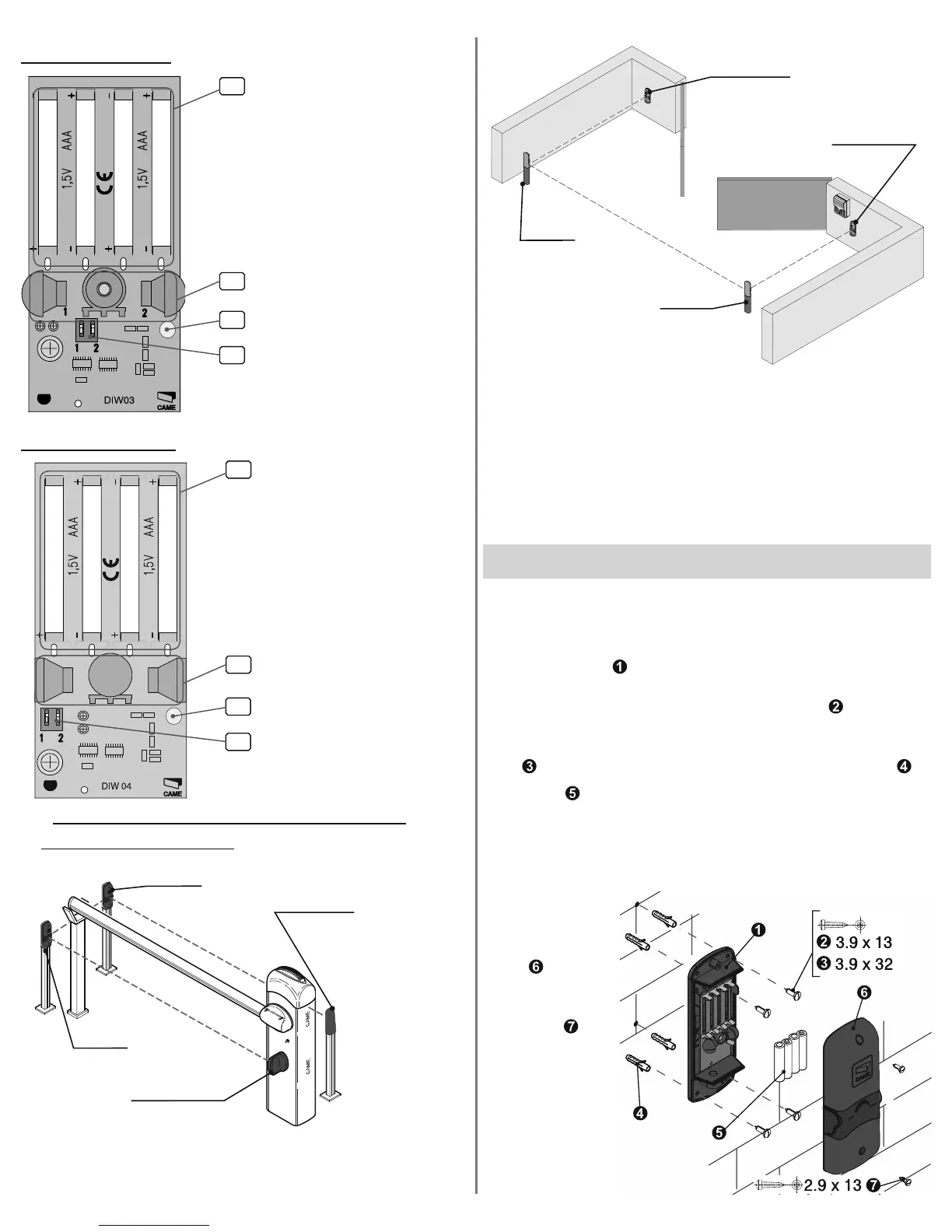

Beispiel einer Anlage mit entsprechender
DIP-Switch-Einstellung
DBC 01 (TX)
KEINE Einstel-
lung nötig
Umsetzer DBC 04
Umsetzer DBC 03
1-Batteriengehäuse
(4 Batterien des Typs 1,5V AAA)
2-Infrarot-LED
durch DIP auswählbar
3-Kontroll-LED
Batterie leer
4-DIP zur Auswahl des
Sende-LEDs
DIP 1 ON linker LED aktiv
DIP 2 ON rechter LED aktiv
1-Batteriengehäuse
(4 Batterien des Typs 1,5V AAA)
2-Infrarot-LED
durch DIP auswählbar
3-Kontroll-LED
Batterie leer
4-DIP zur Auswahl des
Sende-LEDs
DIP 1 ON linker LED aktiv
DIP 2 ON rechter LED aktiv
+
+
-
-
+
+
-
-
-
-
+
+
-
-
+
+
K
K
K
K
K
K
2
1
1
4
2
3
+
+
-
-
+
+
-
-
-
-
+
+
-
-
+
+
K
K
K
K
K
K
2
1
1
2
4
3
DBC 01(RX)
KEINE Einstel-
lung nötig
DBC 04
DIP 1 in ON
DIP 2 in OFF
DBC 03
DIP 1 in OFF
DIP 2 in ON
DBC 01(RX)
DBC 01(TX)
DBC 01(TX)*
DBC 01(RX)**
DBC 04*
DBC 03*
DBC 01(TX)
KEINE Einstel-
lung nötig
DBC 01(RX)
KEINE Einstel-
lung nötig
DBC 04
Dip n°1 in ON
Dip n°2 in OFF
DBC 03
Dip n°1 in OFF
Dip n°2 in ON
N.B. Bei der oben beschriebenen Verwendung von DBC 01,
DBC 03 und DBC 04 den Überbrückungsdraht von DBC 01
(TX) entfernen
* Mit Standsäulen DB-L/DB-LN
** Mit Lichtschrankenhalterung G02820
DBC 04*
DBC 03*
* Mit Standsäulen DB-L/DB-LN
Vor ihrer Installation überprüfen, dass die Entfernung zwischen
den Lichtschranken max. 10 m beträgt und dass sie auf absolut
gleicher Höhe liegen.
• Den unteren Teil der Lichtschranken befestigen, dabei
verwenden:
- Für Lichtschrankensäulen DB-L, Schrauben UNI 6954
3.9x13 aus Inox (in der Verpackung von DB-L inbegriffen);
- zur Wandbefestigung oder Montage auf Stahl, Schrauben
UNI 6954 3.9x32 mit eventuell mitgelieferten Dübeln .
• Batterien in das Sendegerät und in die Umsetzer (4 Batterien
des Typs 1,5V AAA) einlegen und dabei die angegebenen
Polrichtungen beachten.
• Je nach Stellung LEDs (ON/OFF) auswählen.Anschluss von
DBC01 (RX), wie in Abbildung auf Seite 2 beschrieben.
• Lichtschranken
durch Einhaken
des Deckels (von
oben) und
Befestigung mit
den mitgelieferten
Schrauben
schließen.
Montage
