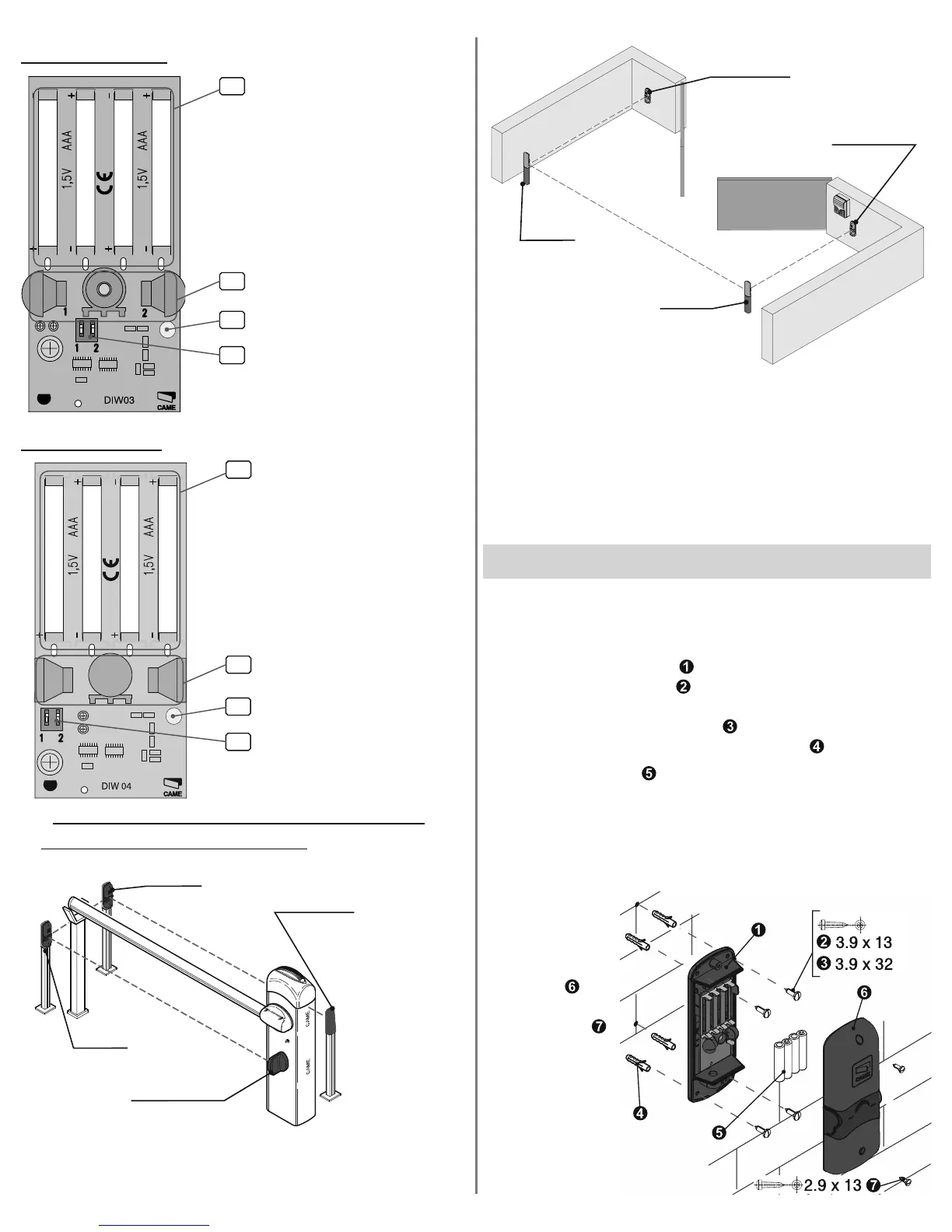

Toepassingsvoorbeeld van een installatie en
relatieve DipSwitch configuratie
DBC 01(TX)
Heeft GEEN
configuratie
nodig
Repeater DBC 04
Repeater DBC 03
1-Plaats van de batterijen
(4 batterijen van 1.5V AAA)
2-Infraroodled, verdeelbaar
met Dip
3-Led voor de melding van
de lege batterij
4-Dip voor de selectie van
de verzendingsled
Dip 1 ON linker led actief
Dip 2 ON rechter led actief
+
+
-
-
+
+
-
-
-
-
+
+
-
-
+
+
K
K
K
K
K
K
2
1
1
4
2
3
+
+
-
-
+
+
-
-
-
-
+
+
-
-
+
+
K
K
K
K
K
K
2
1
1
2
4
3
DBC 01(RX)
Heeft GEEN
configuratie
nodig
DBC 04
Dip n°1 in ON
Dip n°2 in OFF
DBC 03
Dip n°1 in OFF
Dip n°2 in ON
DBC 01(RX)
DBC 01(TX)
DBC 01(TX)*
DBC 01(RX)**
DBC 04*
DBC 03*
DBC 01(TX)
Heeft GEEN
configuratie
nodig
DBC 01(RX)
Heeft GEEN
configuratie
nodig
DBC 04
Dip n°1 in ON
Dip n°2 in OFF
DBC 03
Dip n°1 in OFF
Dip n°2 in ON
N.B. Wanneer men DBC 01, DIW02 en DBC 03 gebruikt, zoals
aangeduid in de twee vorige schema’s, moet men het brugje
op DBC 01 verwijderen (TX)
* Met zuiltjes DB-L/DB-LN
** Met steun voor de fotocel G02802
DBC 04*
DBC 03*
* Met zuiltjes DB-L/DB-LN
1-Plaats van de batterijen
(4 batterijen van 1.5V AAA)
2-Infraroodled, verdeelbaar
met Dip
3-Led voor de melding van
de lege batterij
4-Dip voor de selectie van
de verzendingsled
Dip 1 ON linker led actief
Dip 2 ON rechter led actief
• Controleer of de afstand tussen de twee fotocellen max. 10
meter bedraagt en of ze perfect in as liggen, vooraleer men de
installatie begint.
• Zet de fotocellenbodems vast met:
- voor de palen DB-L, UNI 6954 3.9x13 rvs schroeven
(in de verpakking van de DB-L);
- tegen de muur of op staal, UNI 6954 3.9x32
schroeven met eventuele meegeleverde pluggen.
• Plaats de batterijen (4 van 1.5V AAA) in de zender en in de
repeaters, door de polariteiten te respecteren die men vindt
op de kaart.
• Selecteer de leds (ON/OFF) volgens de vormleer van de
installatie. Maak de verbindingen voor de DBC01 (RX) zoals op
de afbeelding op pag. 2.
• Sluit het
geheel met het
deksel dat u aan
de bovenkant
vastmaakt en
vastzet met de
meegeleverde
schroeven.
Montage
