• Verifi care che la distanza tra le due fotocellule sia al max
di 10 metri e che siano perfettamente in asse, prima di
procedere alla loro installazione.
• Procedere con il fi ssaggio dei fondi
delle fotocellule,
utilizzando:
- per le colonnine DB-L, viti UNI 6954 3.9x13 inox
(all’interno della confezione DB-L);
- per fi ssaggio a muro o su acciao, viti UNI 6954
3.9x32 con eventuale tasselli , in dotazione.
• Inserire le batterie (n° 4 da 1.5V AAA) nel trasmettitore e
nei ripetitori rispettando la polarità riportata sulla scheda.
• Selezionare i led (ON/OFF) a seconda della morfologia
dell’impianto. Eseguire i collegamenti di DBC01 (RX) come da
fi gura a pag. 2.
• Chiudere
i dispositivi
agganciando
dall’alto il
coperchio e
fi ssandolo con le
viti in dotazione.

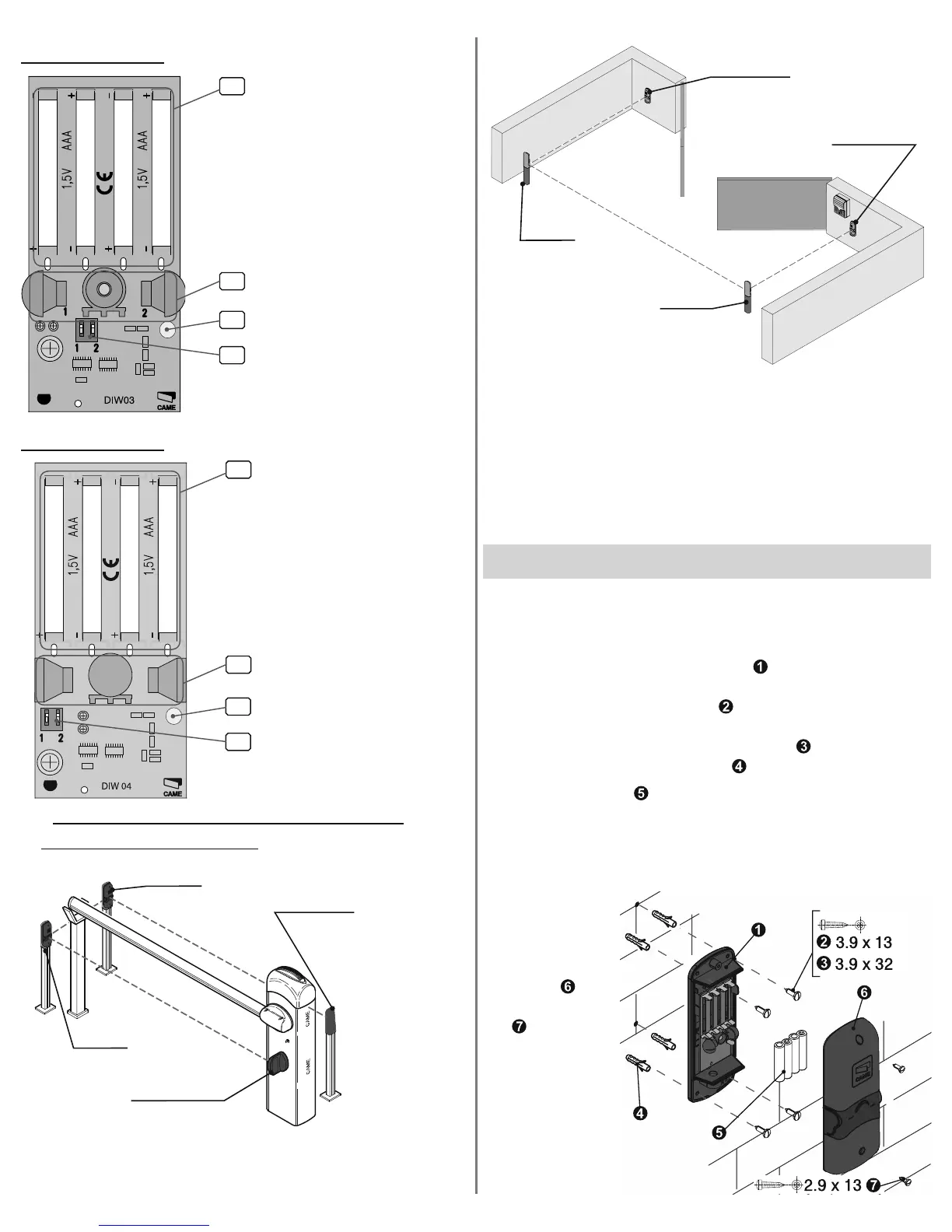

Esempio applicativo di impianto e relativa
configurazione Dip Switch
DBC01(TX)
NON necessita
confi gurazione
Ripetitore DBC04
Ripetitore DBC03
1-Alloggiamento batterie
(4 batterie da 1.5V AAA)
2-Led ad infrarossi
selezionabili tramite DIP
3- Led segnalazione
batteria scarica
4-Dip di selezione led
di trasmissione
Dip n°1 ON led SX attivo
Dip n°2 ON led DX attivo
1-Alloggiamento batterie
(4 batterie da 1.5V AAA)
2-Led ad infrarossi
selezionabili tramite DIP
3- Led segnalazione
batteria scarica
4-Dip di selezione led
di trasmissione
Dip n°1 ON led SX attivo
Dip n°2 ON led DX attivo
+
2
1
1
2
4
3
DBC01(RX)
NON necessita
confi gurazione
DBC04
Dip n°1 in ON
Dip n°2 in OFF
DBC03
Dip n°1 in OFF
Dip n°2 in ON
DBC01(RX)
DBC01(TX)
DBC01(TX)*
DBC01(RX)**
DBC04*
DBC03*
DBC01(TX)
NON necessita
confi gurazione
DBC01(RX)
NON necessita
confi gurazione
DBC04
Dip n°1 in ON
Dip n°2 in OFF
DBC03
Dip n°1 in OFF
Dip n°2 in ON
N.B. Quando si utilizza DBC01, DBC03 e DBC04 come rappre-
sentato nei due schemi precedenti ricordarsi di togliere il
ponticello su DBC01 (TX)
* Con colonnine DB-L/DB-LN
** Con supporto fotocellula G02802
DBC04*
DBC03*
* Con colonnine DB-L/DB-LN
Montaggio
