1.0 12/2007 © CAME cancelli automatici s.p.a.
De gegevens en informatie in deze handleiding voor de installatie zijn op elk ogenblik vatbaar voor wijziging zonder verplichting tot waarschuwing vooraf door Came Cancelli Automatici S.p.A.
NEDERLANDS
Elektrische aansluitingen
NL
L-N Aansluitstroom 230V (a.c.) 50/60 Hz
U-V-W
Aandrijving 230V A.C.
+ E D Encoder (E=zwart, D=rood)
F-FA Eindaanslagen op opening
F-FC Eindaanslagen op sluiting
10-11 Stroomaansluitklemmen voor de accessoires
24V (a.c.)
W-E1
Flitslamp (vermogen van het contact: 24V - 25W max.
EX-E1
Cycluslamp (vermogen van het contact: 230V - 60W max.)
10-5 Lampje “hek open” (Vermogen van contact: 24V - 3W max.
)
2-CX..CY Contact (N.C.) voor weer openen tijdens sluiten,
hersluiting
tijdens de opening,
stop halverwege,
stop obstakel
2-C7..C8 Contact (N.C.) voor weer openen tijdens sluiten,
hersluiting
tijdens de opening,
stop halverwege,
stop obstakel
(
bijvoor-
beeld veiligheidsranden
)
1-2
Stopknop (contatto N.C.)
2-3 K
nop voor gedeeltelijk openen (N.O.)
2-4
knop voor sluiten (contact N.O.)
2-3P knop voor gedeeltelijk openen (N.O.)
2-7
knop voor bedieningen (contact N.O.
2-A-B
Functie “netadres” wordt geconfigureerd als twee auto-
matismen samen werken
Antenneaansluiting

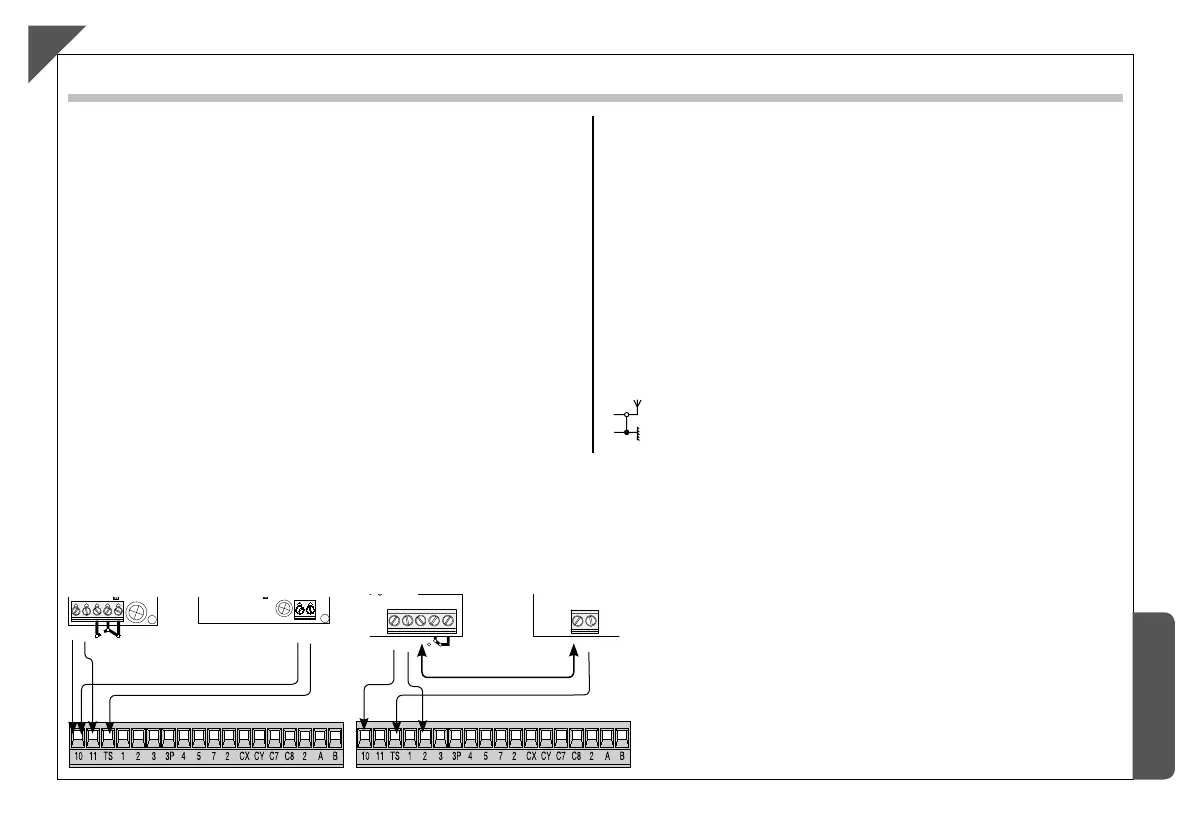

Elektrische aansluiting voor de fotocellentest
48
48
48
#
.#
./
.#
#
(DIR)
(DOC)
- de zender en de ontvanger moeten worden aangesloten
zoals op de tekening;
- kies in het menu “functies” de “beveiligingentest” en kies de
ingang(en) uit de CX-CY die u wenst te testen
1.0 12/2007 © CAME cancelli automatici s.p.a.
De gegevens en informatie in deze handleiding voor de installatie zijn op elk ogenblik vatbaar voor wijziging zonder verplichting tot waarschuwing vooraf door Came Cancelli Automatici S.p.A.
NEDERLANDS
Elektrische aansluitingen
NL
L-N Aansluitstroom 230V (a.c.) 50/60 Hz
U-V-W
Aandrijving 230V A.C.
+ E D Encoder (E=zwart, D=rood)
F-FA Eindaanslagen op opening
F-FC Eindaanslagen op sluiting
10-11 Stroomaansluitklemmen voor de accessoires
24V (a.c.)
W-E1
Flitslamp (vermogen van het contact: 24V - 25W max.
EX-E1
Cycluslamp (vermogen van het contact: 230V - 60W max.)
10-5 Lampje “hek open” (Vermogen van contact: 24V - 3W max.
)
2-CX..CY Contact (N.C.) voor weer openen tijdens sluiten,
hersluiting
tijdens de opening,
stop halverwege,
stop obstakel
2-C7..C8 Contact (N.C.) voor weer openen tijdens sluiten,
hersluiting
tijdens de opening,
stop halverwege,
stop obstakel
(
bijvoor-
beeld veiligheidsranden
)
1-2
Stopknop (contatto N.C.)
2-3 K
nop voor gedeeltelijk openen (N.O.)
2-4
knop voor sluiten (contact N.O.)
2-3P knop voor gedeeltelijk openen (N.O.)
2-7
knop voor bedieningen (contact N.O.
2-A-B
Functie “netadres” wordt geconfigureerd als twee auto-
matismen samen werken
Antenneaansluiting
Elektrische aansluiting voor de fotocellentest
48
48
48
#
.#
./
.#
#
(DIR)
(DOC)
- de zender en de ontvanger moeten worden aangesloten
zoals op de tekening;
- kies in het menu “functies” de “beveiligingentest” en kies de
ingang(en) uit de CX-CY die u wenst te testen
