CAME ZG5 - Conexiones Eléctricas

Pag.
19
19 - Codigo manual:
319
319
LR
LR
13
13 ver.
1.0
1.0 12/2007 © CAME cancelli automatici s.p.a.
Los datos y las informaciones indicadas en este manual de instalación podrían modificarse en cualquier momento y sin obligación de aviso previo por parte de la firma CAME cancelli automatici s.p.a.
ESPAÑOL
Conexiones eléctricas
ES
- seleccionar el dip 8 en ON para activar el funcionamiento del test.
IMPORTANTE:
Cuando se activa la función test de seguridad, los contactos n.c., si no se utilizan, se
excluyen en sus relativos DIP.


% %
43


0 
#
#
L-N Alimentación 230V (a.c. ) 50/60 Hz
10-11
Alimentación accesorios 24V (C.A.) máx. 30W
10-E7 Cúpula intermitente 24V (A.C.) máx. 8W
10-5 Indicador luminoso “barrera abierta” (24V-3W máx.)
10-E6 Cordón luminoso 24V (A.C.) max. 24W
2-C1 Contacto (N.C.) de “apertura durante el cierre”
2-C5 Contacto (N.A.) de “cierre immediato”
U-V-W Motor 230V (a.c.)
1-2 Botón parada (N.C.)
2-3 Botón abierto (N.O.)
2-3P Botón para la apertura (N.A.) para función combinada o
interbloqueada.
2-4 Botón de cierre (N.A.)
2-7 Botón para mando (véase dip-switch 2 selecciones funciónes)
EB-EB Salida alimentada para Electrobloqueo
(VB2 = Electrobloqueo 24V, VB1 = Electrobloqueo 12V)
F-FA Conexión fin de carrera abrir (N.C.)
F-FC Conexión fin de carrera cerrar (N.C.)
A-B-GND Conexión para barreras combinadas
+ E D Conexión Encoder
Conexión antena

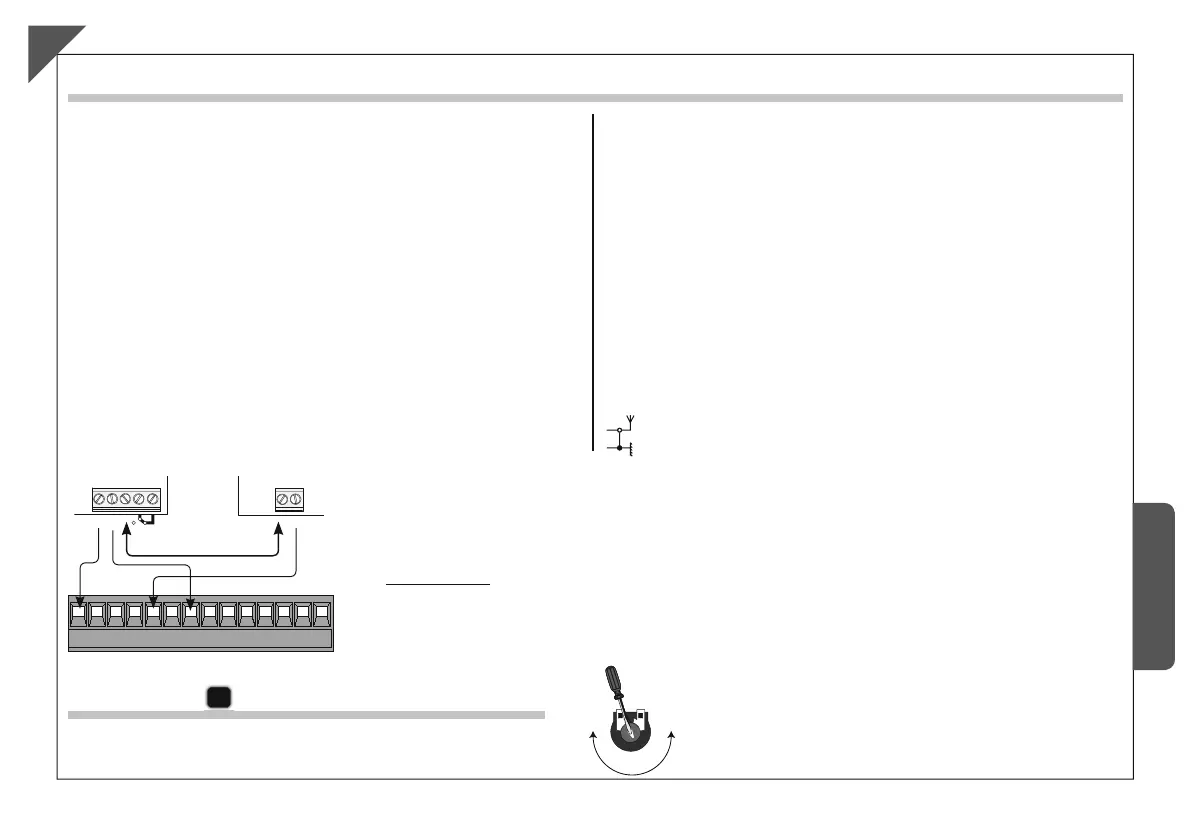

Conexión eléctrica para el funcionamiento del test de seguridad de las fotocélulas
48

48 
  48
#



.#

(DIR)
Regulaciones
C


Trimmer T.C.A. = Tiempo cierre automático mín. 1”, máx. 120”
