-12-
1010
1010
10
5 5
5 5
5

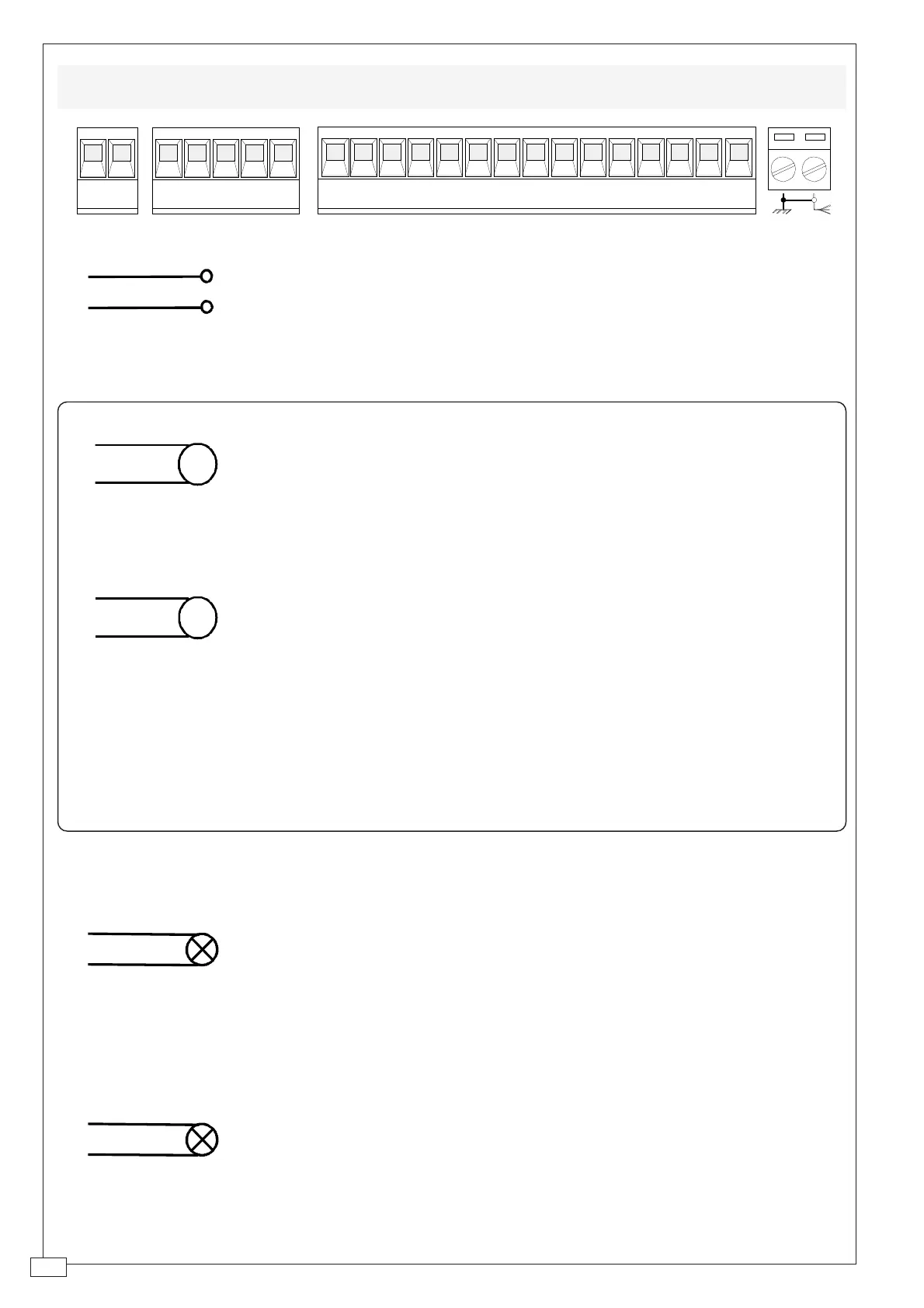

COLLEGAMENTI ELETTRICI -
ELECTRICAL CONNECTIONS -
BRANCHEMENTS ÉLECTRIQUES
ELEKRISCHE ANSCHLÜSSE -
CONEXIONES ELÉCTRICAS
1010
1010
10
E E
E E
E
M1M1
M1M1
M1
N1N1
N1N1
N1
L1L1
L1L1
L1
L2L2
L2L2
L2
Alimentazione quadro comando - 230V (a.c.)
Power supply for control unit - 230V (a.c.)
Alimentation armoire de commande - 230V (c.a.)
Stromversorgung Steuergerät - 230V (Wechselstrom)
Alimentación cuadro de mando - 230V (a.c.)
Collegamento 1 Motore (ritardato in apertura)
Connection for 1 motor (delayed in opening)
Connection du moteur 1 (retardé en ouverture)
Auschluß Motor 1 (verzögertes Ansteuern beim Öffnen)
Conexionado 1 motor (redardo en apertura)
Collegamento 2 Motore (ritardato in chiusura)
Connection for 2 motor (delayed in closing)
Connection du moteur 2 (retardé en fermeture)
Auschluß Motor 2 (verzögertes Ansteuern beim Schließen)
Conexionado 2 motor (redardo en cierre)
Uscita (24V a.c. - 25W max.) in movimento (es. lampeggiatore)
(24V a.c. - 25W max.) output in motion (e.g. flashing light)
Sortie (24V c.a. - 25W max.) en mouvement (ex. branchement
clignotant)
Ausgang (24V Wechselstrom - 25W max.) in Bewegung (z.B.
Blinker-Anschluß)
Salida de (24V a.c. - 25W max.) en movimiento (p.ej. conexión
lámpara intermitente)
Lampada spia (24V a.c. - 3W max.) "cancello aperto"
(24V a.c. - 3W max.) "gate-opened" signal lamp
Lampe-témoin (24V a.c. - 3W max.) "portail ouverture"
Signallampe (24V a.c. - 3W max.) "Tor Öffnen"
Lampara indicadora (24V a.c. - 3W max.) "puerta abierta"
Nel caso si
utilizzi un solo
motore,
collegarlo in
uscita M2 e N2.
If only one
reduction gear
is used, connect
the motor to
output M2 and
N2.
Si on n’utilise
qu’un seul
moteur,
brancher le
moteur à la
sortie M2 et N2.
Wenn nur ein
Motor
verwendet wird,
Den Motor an
den Ausgang
M2 und N2.
Si se usa un
sólo motor,
conecte el
motor a la
salida M2 y
N2.
L1 L2
M1 N1 M2 N2 E
10 11 S 1 2 3 3P 4 5 7 2 C1CX
B1B2
M2M2
M2M2
M2
N2N2
N2N2
N2
