-8-
AF
ZL150
QUADRO COMANDO
T.L. T.C.A.
AP.PARZ.
2
1 345678910
ON
FUSIBILE
LINEA 5A
FUSIBILE
CENTR. 3.15A
L1T L2T 01524 20
SELEZIONI FUNZIONI -
SELECTION OF FUNCTIONS
- SÉLECTION FONCTIONS
FUNKTIONSWAHL
- SELECCIÓN DE LAS FUNCIONES

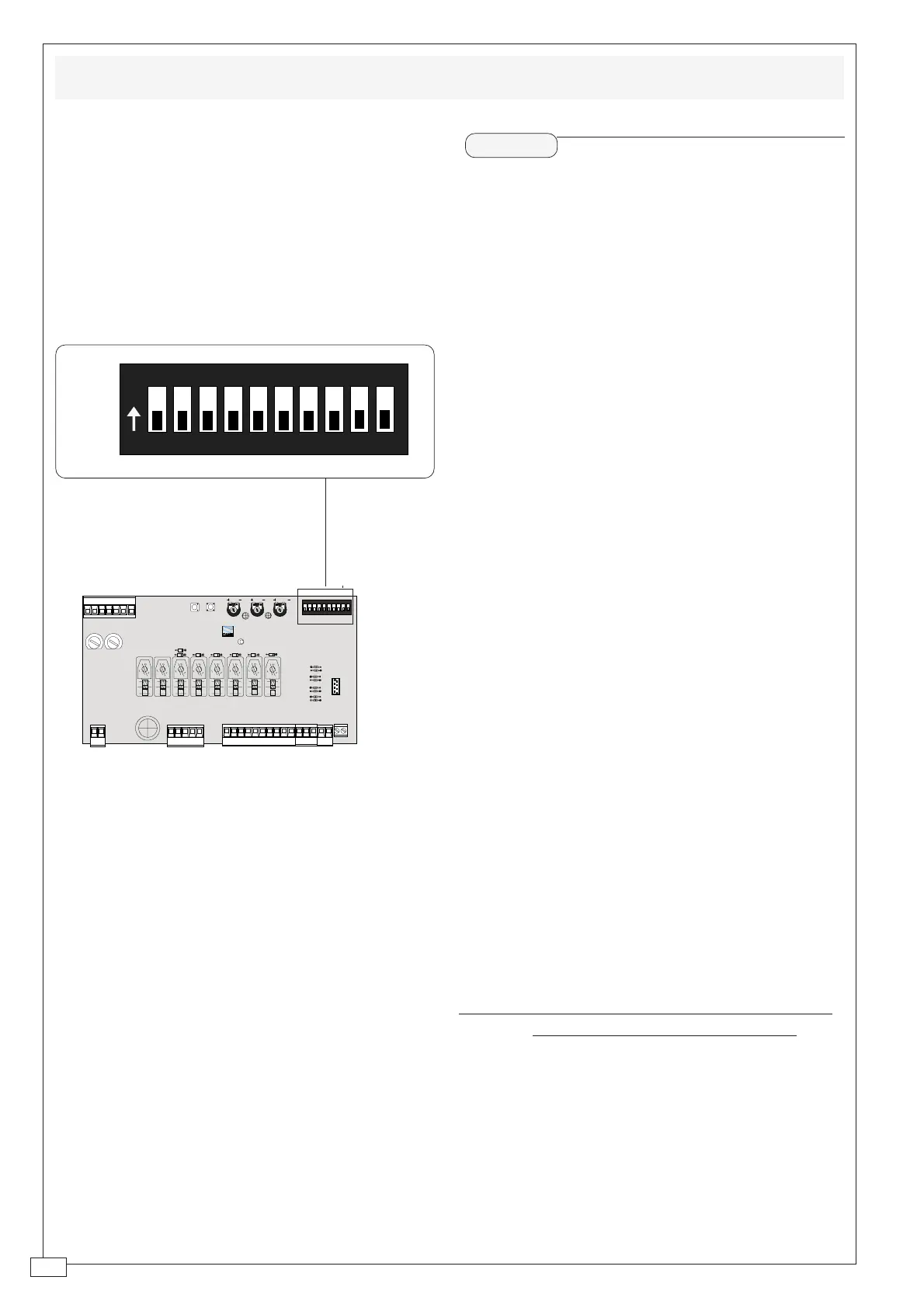

DIP-SWITCH 10 VIE
10-WAY DIP-SWITCH
DIP-SWITCH 10 VOIES
ZEHNWEG-DIP-SWITCH
DIP-SWITCH 10 VÍAS
1 ON Chiusura automatica attivata;
(1OFF-disattivata)
2 ON "Apre-stop-chiude-stop" con
pulsante (2-7) e radiocomando
(scheda AF inserita) attivata;
2 OFF "Apre-chiude" con pulsante (2-7) e
radiocomando (scheda AF inserita)
attivata;
3 ON "Solo apertura" con radiocomando
(scheda AF inserita) attivata;
(3OFF-disattivata)
4 ON Prelampeggio in apertura e
chiusura attivato; (4OFF-disat.)
5 ON Rilevazione presenza ostacolo
attivato; (5OFFdis.)
6 OFF "Uomo presente" (esclude il
funzionamento del radiocomando)
disattivata; (6ON - attivata)
7 ON Colpo d'ariete attivato; (per
facilitare lo sgancio della serratura)
7OFF-disattivato
8 OFF - 10OFF Funzione di richiusura
in fase di apertura (collegare il
dispositivo di sicurezza sui morsetti
2-CX) attivato;
8 OFF - 10ON Funzione di stop
parziale (collegare il dispositivo di
sicurezza sui morsetti 2-CX)
attivato;
(se non vengono utilizzati i dispositivi su 2-
CX, posizionare il dip 8 in ON)
9 OFF Funzione di riapertura in fase di
chiusura attivato; con dispositivo
di sicurezza collegato ai morsetti 2-
C1, (se non viene utilizzato il
dispositivo, selezionare il dip in
ON)
2
134567
8910
O
N
ONON
ONON
ON
OFFOFF
OFFOFF
OFF
ITALIANOITALIANO
ITALIANOITALIANO
ITALIANO
