38

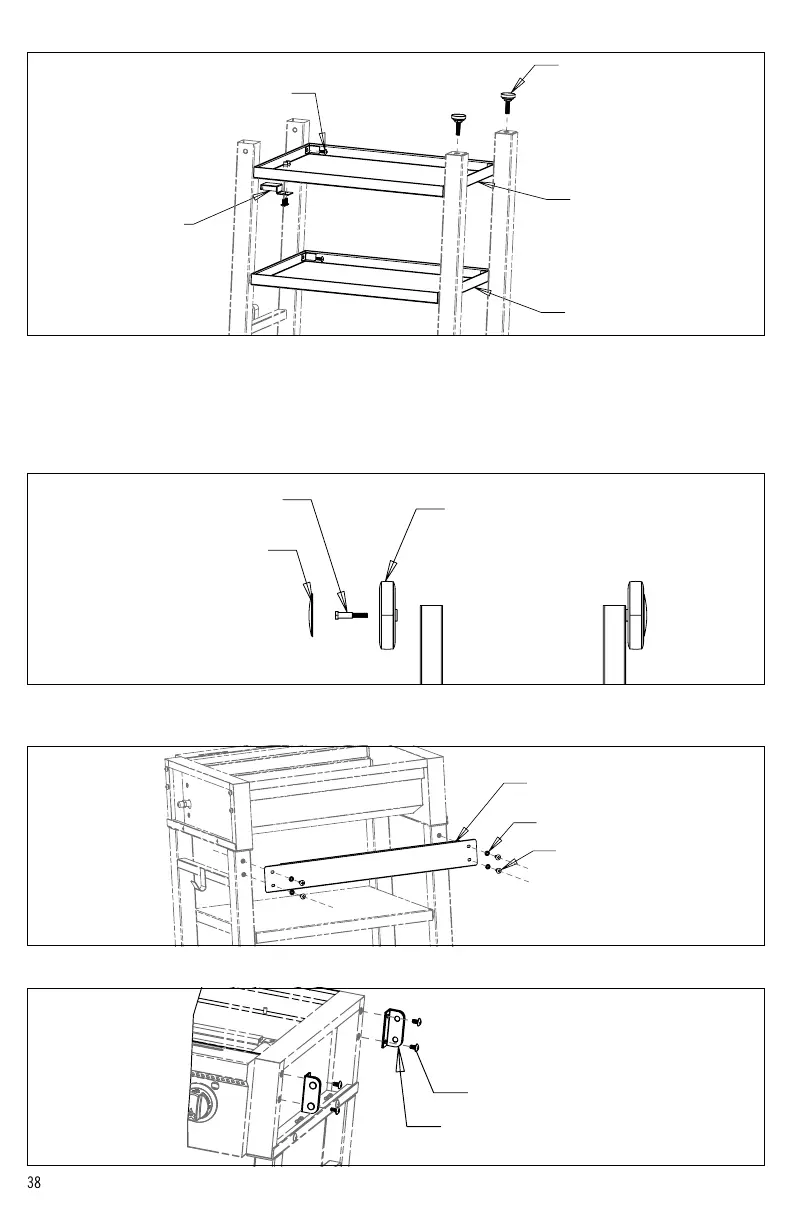

5. Instale el estante superior como se muestra en la Figura 2. Apriete todos los herrajes.
TANK BRACKET (1)
FTG600-23
M6 X 16 BOLT (10)
LEVELING FOOT (2)
FTG600-17
LOWER SHELF (1)
FTG475-1
UPPER SHELF (1)
FTG475-2
FIG 2
6. Instale el estante inferior como se muestra en la Figura 2. Apriete todos los herrajes. Nota: estante inferior tiene agujeros extra
para el soporte del tanque. Estante debe estar orientada de manera que el soporte del depósito está en el lado de la estufa con
la manguera del regulador.
7. Instale el soporte del tanque como se muestra en la Figura 2. Apriete todos los herrajes.
8. Instale las patas niveladoras como se muestra en la Figura 2 (Nota: Los pies de nivelación pueden ser ajustados después de
nivelar la parrilla)
9. Instalar las ruedas como se muestra en la Figura 3. Apriete el perno del eje.
CART WHEEL (2)
CCH-25
CART WHEEL CAP (2)
CCH-27
AXLE BOLT (2)
FTG600-20
FIG 3
10. Instale la tapa de la rueda como se muestra en la Figura 3.
11. Colocar la parrilla en posición vertical.
12. Instalar soporte de la pata trasera como se muestra en la Figura 4.
REAR LEG BRACKET (1)
FTG475-3
M6 FLAT WASHER (4)
M6 X 16 BOLT (4)
FIG 4
13. Instale los 4 soportes de estante como se muestra en la Figura 5 (Nota: Deje los tornillos un poco flojo hasta que se instalen
los estantes.)
SHELF BRACKET (4)
CCH-6
M6 X 16 BOLT (8)
FIG 5
