39

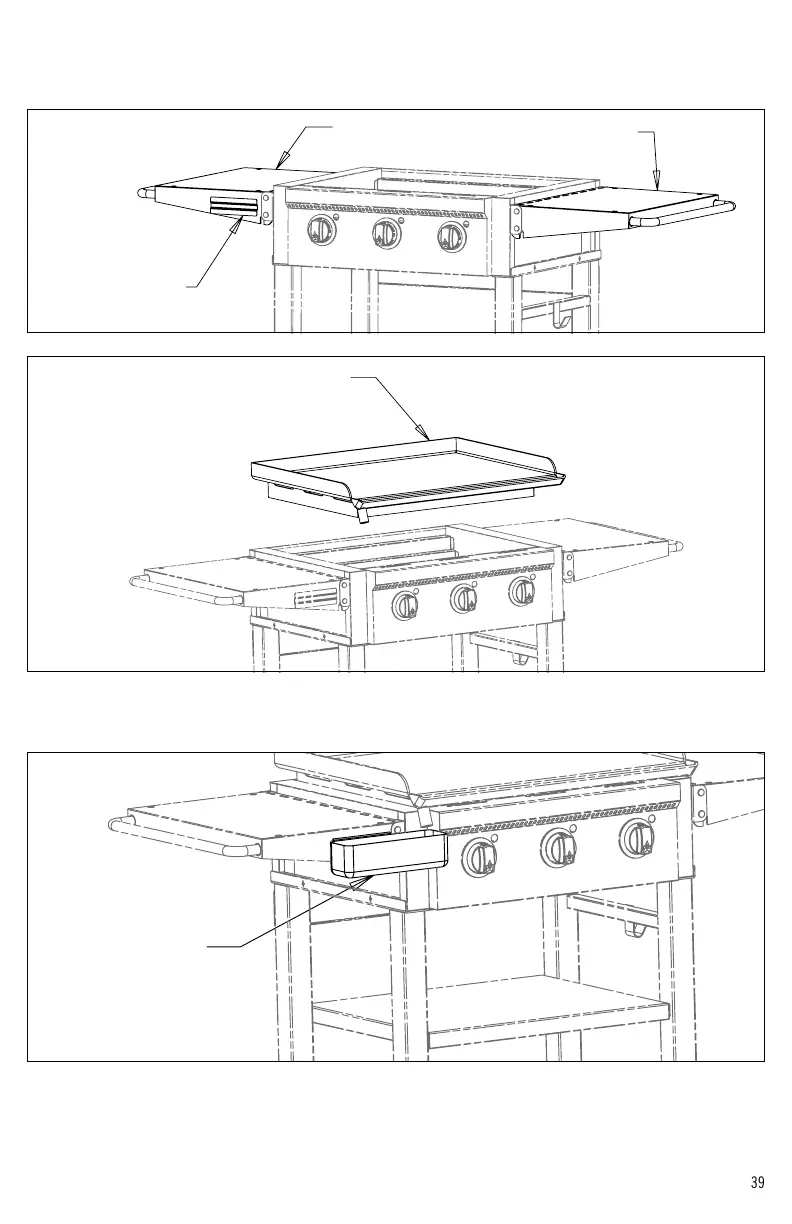

14. Instale las manijas a los estantes, como se muestra.
15. Instale los estantes laterales mediante la inserción de gancho sobre la barra inferior en los soportes. Ascensor estante hacia
arriba y gire en la varilla superior. Presione plataforma para bloquear en su posición. Véase la Figura 6 (Nota: El estante con
el soporte de recipiente de grasa en el lado debe estar instalado en el lado izquierdo de la parrilla.)
SHELF LEFT (1)
FTG600-3
SHELF RIGHT (1)
FTG600-4
GREASE CUP BRACKET
FIG 6
16. Apriete los tornillos del soporte de estante instalados en el paso 13.
GRIDDLE (1)
FTG475-5
FIG 7
17. Instale la plancha como se muestra en la Figura 7.
18. Instale el soporte del recipiente para la grasa de la plancha , como se muestra en la Figura 8. (Nota: Asegúrese de que el
recipiente para la grasa se desliza hasta el final a la derecha por lo que está bajo el tubo de drenaje de
grasa de la plancha.)
GRIDDLE GREASE CUP (1)
FTG600-10
FIG 8
Advertencia: Nunca use la parrilla sin el soporte de vaso de grasa de la plancha instalada.
19. Nivel parrilla ajustando las patas niveladoras instalados en el paso 8 hacia arriba o hacia abajo.
