Consignes de montage
Retirer toutes les pièces détachées se trouvant à l’intérieur
du barbecue et du réservoir.
Déposer par terre une couverture ou un morceau de carton
par terre pour protéger le barbecue.
Montage des pieds
Avec l’aide d’une autre personne, mettre le barbecue à
l’envers sur la couverture ou le carton. Les couvercles du
barbecue et du réservoir s’ouvriront lors de cette opération.
Veiller donc à ne pas les abîmer. Le barbecue risque
également de rouler sur son couvercle. Une personne devrait
donc le maintenir en place pendant que l’autre personne
monte les pieds fixes et les roues.

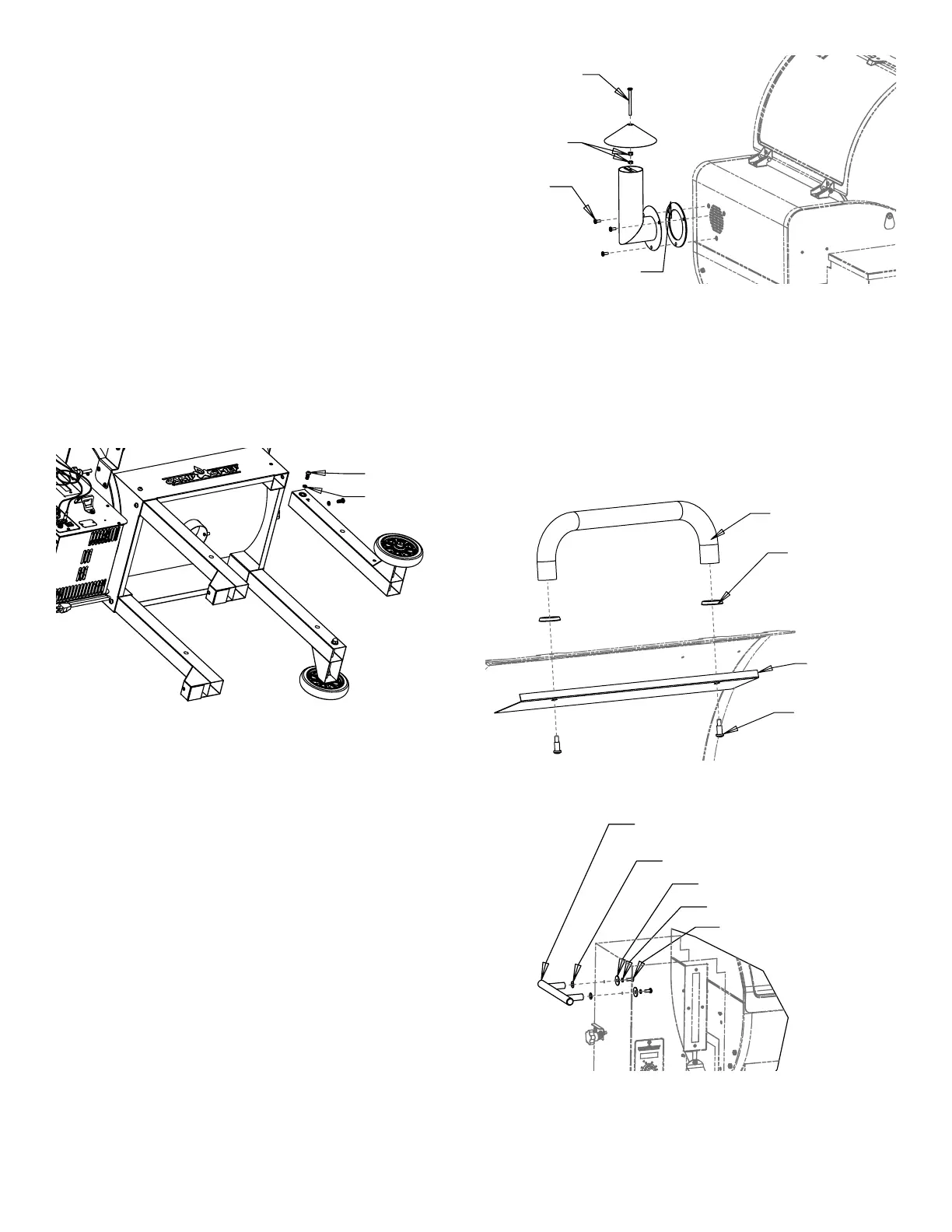

1. Assembler les pieds comme indiqué à la Fig. 1 Remarque
: le pied le plus long s’attache le plus près du réservoir.
Serrer la quincaillerie manuellement.
FIG.1
BOULON M8 X 20 (8)
RONDELLE FREIN M8 (8)
2. Avec l’aide d’une autre personne, remettre le barbecue
à l’endroit. Veiller à ce que les couvercles du réservoir et
du barbecue se referment lorsque le barbecue est posé à
l’endroit.
3. Resserrer toute la quincaillerie montée aux étapes
précédentes.
Montage de la cheminée et de son chapeau
1. Monter la cheminée sur le barbecue comme indiqué à
la Fig. 4. S’assurer que le joint de la cheminée est placé
entre le barbecue et la cheminée.
2. Serrer toute la quincaillerie.
3. Placer le boulon 1/4-20 x 3 à travers le chapeau de la
cheminée et l’attacher au moyen d’un (1) écrou 1/4-
20. Visser un deuxième écrou sur le boulon en laissant
environ 3,8 cm à partir de l’extrémité supérieure du
chapeau. Visser l’ensemble du chapeau vers le bas dans
le support de la cheminée jusqu’à ce que l’écrou du bas
touche le support. Voir la figure 2.
VIS M6 X 15
CHEMINEE JOINT
BOULON 1/4-20 X 3
(2)
FIG. 2
4. Il est possible d’ajuster la hauteur du chapeau de la
cheminée en fonction de l’été et de l’hiver. En été, l’écart
doit être d’environ 3,8 cm. En hiver, l’écart doit être
d’environ 1,3 cm.
5. Serrer toute la quincaillerie.
Montage de la poignée
1. Monter la poignée comme indiqué à la Fig. 3.
2. Serrer toute la quincaillerie.
PG24 POIGNÉE
PG
LUNETTE DE POIGNÉE
HANDLE DEFLECTOR
VIS À POIGÉE
FIG. 3
Installer la poignée de trémie
1. Installez la poignée de la rémie comme indiqué sur la Fig. 4.
POIGNÉE DE TRÉMIE (1)
PGC24-12
M6 RONDELLE EN CAOUTCHOUC (2)
M6 RONDELLE DE FENDER (2)
M6 SERRURE À LAVER (2)
M6 X 15 BOULON (2)
FIG. 4
Installer le Couvercle de la Trémie
1. Installez le couvercle de la trémie comme indiqué sur la
Fig. 5.
