Multi Function Professional Puncher – B1
8. 模具使用说明
MFPP-B1 的模具可支持多种纸张尺寸和进纸方向。
请根据不同的纸张尺寸配置模具，使用正确数量的冲头，且止退键需设
置在正确位置。模块标签上标注的是普通纸张的冲孔尺寸，非普通纸张
尺寸请参照表 8.1。
术语
LEF- 长边进纸- 即纸张穿过机器时长边冲孔。
SEF- 短边进纸-即纸张穿过机器时短边冲孔。
报表纸 -8.5" X 5.5"
法律文书-8.5" X 14"
账簿纸-11" X 17"
冲头编号
模具冲头自手柄端按顺序编号。例如图 8.1 所示的是一个 47 孔线圈模具
。所有方孔和圆孔模具的冲头编号格式都相同。
图 8.1 线圈模具引脚编号
以上图 表 列 举 了 针 对 相 应 纸 张 尺 寸 需 要 移 除 的 冲 头 ， 并 介 绍 了
MFPP-B1 的 可 行 性 配 置 。 表 中 未 提 及 的 标 准 模 具 无 需 调
整冲头。
图 8.2 压力棒的移除
要从 MFPP-B1 上 取 下 冲 孔 销 ，首先逆时针方向转动两个
四分之一转紧固件，旋松压力杆。 取下压力杆并放在一边。
图 8.3 压力棒
图 8.4 冲头的移除
注： 模具销商可能存在润滑油，必要时请佩戴手套。
根据表 8.1 的说明，将相应的冲头抬起并移除。将冲头放置在机器前门
的冲头存储槽内以确保移除后冲头不会掉落、损坏或遗失。
图 8.5 更换压力棒
把销孔与露出的暗销对齐，从而更换压力杆。 压住压力杆，使其完全落
在暗销上，随后顺时针转动四分之一圈紧固件，直到感到咔嚓声，把压
力杆锁定在正确位置。仅在方向正确时才能锁定压力杆，在其他方向
上无法锁定。
重要提示：
重新插入之前，请清洁冲针，以消除任何灰尘或异物。
往机器中插入模具前，请确保已安装压力棒，且两个四分之一圈紧固件都
位于锁定位置，否则可能会对机器和模具均造成严重损坏。
* CombBind 20H 配置，拉出 1 号冲头

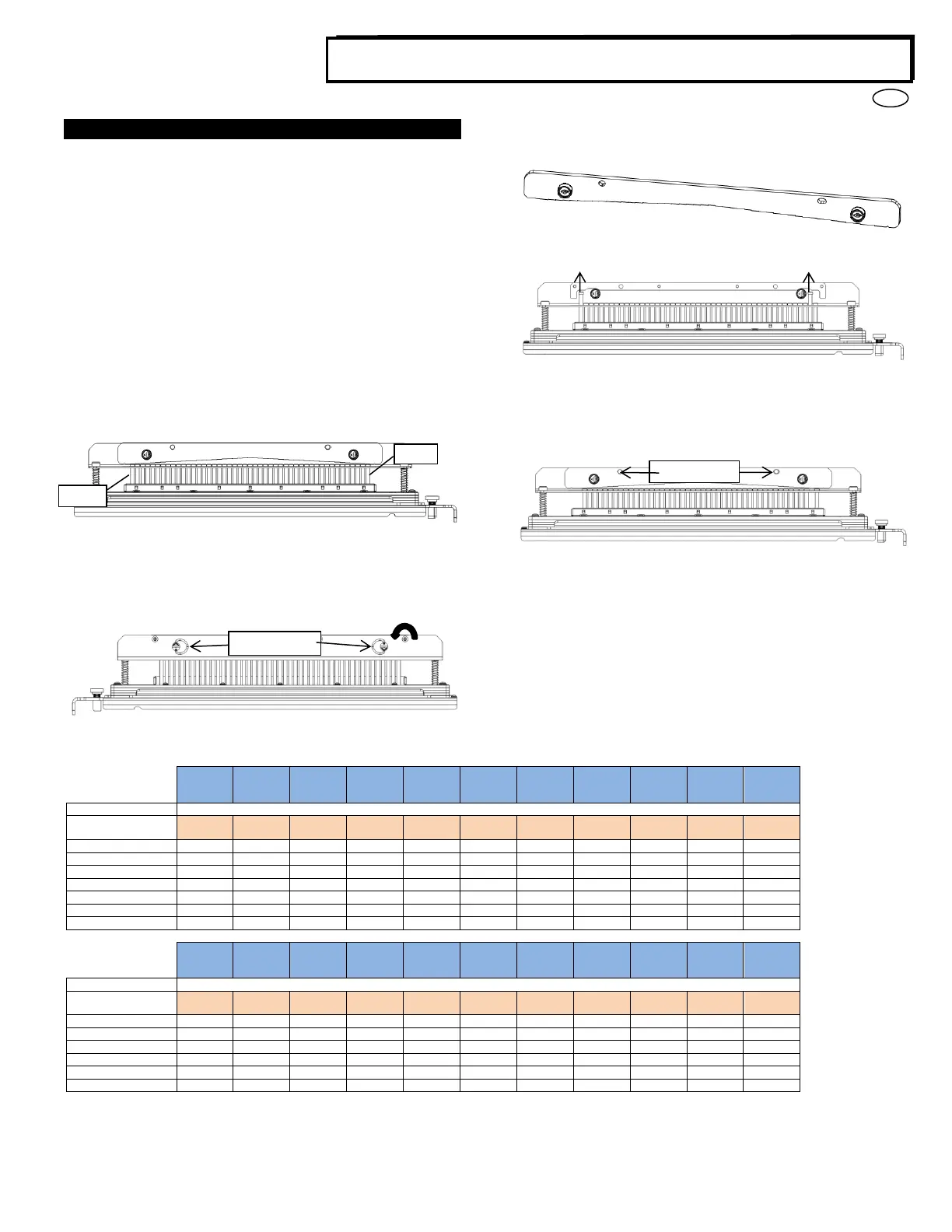

表 8.1 冲头移除指南
以上图表列举了针对相应纸张尺寸需要移除的冲头，并介绍了 Professional Puncher 的可行性配置。表中未提及的标准模具无需调整冲头。
