Multi Function Professional Puncher – B1
8. HANDLEIDING PONSSTEMPELS
De ponsstempels voor de MFPP-B1 kunnen voor meerdere
papierformaten en papierinvoerrichtingen gebruikt worden. Om
verschillende papierformaten aan te kunnen moet de ponsstempel
ingesteld zijn op het juiste aantal ponspennen en de stempelstop moet
op de juiste positie ingesteld zijn. Op het label van de stempel staat
informatie over de courante formaten, voor de ongewone formaten moet
u Tabel 8.1 raadplegen.
Verklarende woordenlijst
LEF- Long Edge Feed- geeft aan dat het papier zo in het toestel wordt
gestoken dat de lange kant van het papier wordt geperforeerd
(staand).
SEF- Short Edge Feed- geeft aan dat het papier zo in het toestel wordt
gestoken dat de kortere kant van het papier wordt geperforeerd
(liggend).
Statement Papier - 8.5" X 5.5"
Legal Papier - 8.5" X 14"
Ledger Papier - 11" X 17"
Nummering pennen
De ponspennen van de stempels zijn opeenvolgend genummerd, te
beginnen aan de kant van het handvat. Op Figuur 8.1 ziet u een
ponsstempel met 47 gaten als voorbeeld. Alle vierkante en ronde
ponsstempels volgen dezelfde nummering.

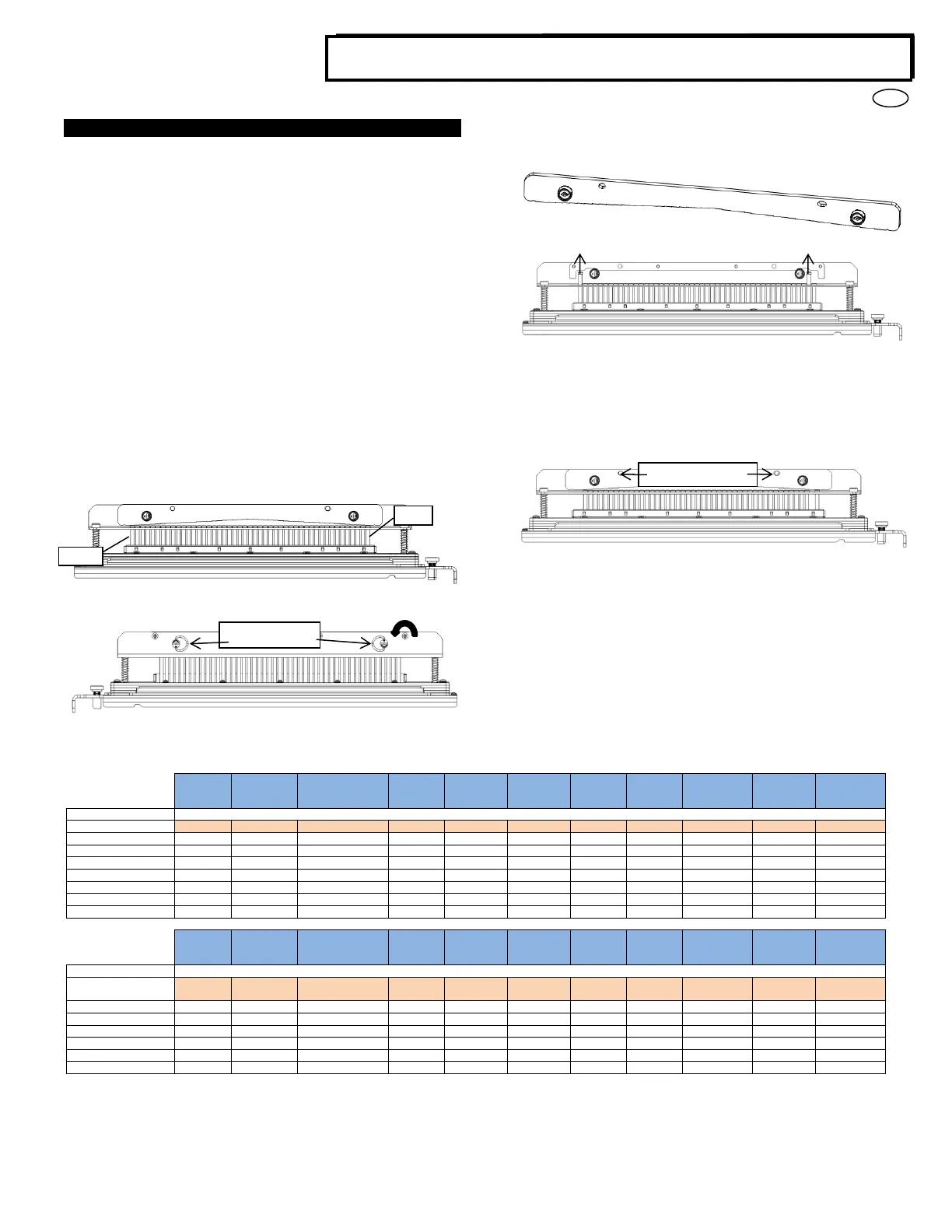

Figuur 8.1 Nummering pennen ponsstempel
Figuur 8.2 Verwijdering drukbalk
Om ponspennen uit de MFPP-B1 te verwijderen, draait u eerst de twee
kwartdraaisluitingen linksom om de drukbalk los te laten. Verwijder de
drukbalk en leg hem opzij.
Figuur 8.3 Drukbalk
Figuur 8.4 Verwijdering pennen
Opmerking: Het is mogelijk dat er olie op de pinnen van de ponsstempel
zit. Draag indien nodig handschoenen
Hef de gewenste pennen op en verwijder ze volgens Tabel 8.1. Bewaar
de pennen in de opslaglade in het deurpaneel van het toestel en zorg
dat ze niet kunnen vallen, beschadigd worden of verloren raken tijdens
de verwijdering.
Figuur 8.5 Drukbalk terugplaatsen
Vervang de drukbalk door de openingen van de pluggen uit te lijnen met
de onbedekte pluggen. Houd de drukbalk zo, dat hij volledig over de
pluggen zit en draai de kwartdraaisluitingen rechtsom tot u een klik voelt
om de drukbalk in zijn positie te vergrendelen. De drukbalk kan alleen
worden vergrendeld als hij in de juiste richting zit. Hij kan niet in een
andere richting worden vergrendeld.
Belangrijk!
Voordat u de perforatiepin terug op zijn plaats zet, moet u hem reinigen,
zodat hij vrij is van stof en vreemde substanties.
Controleer of de drukbalk vastzit en dat beide kwartdraaisluitingen in de
gesloten positie zitten voor u de ponsstempels in het toestel steekt want
anders kan er ernstige schade optreden aan zowel het toestel als de
ponsstempels.
VeloBind
11 perforaties
LTR
VeloBind
12 perforaties
A4
Te verwijderen pinnummers op basis van papierformaat of papierrichting
VeloBind
11 perforaties
LTR
VeloBind
12 perforaties
A4
Te verwijderen pinnummers op basis van papierformaat of papierrichting
* Voor CombBind 20H configuratie, verwijder pin nummer 1
Tabel 8.1 Overzicht te verwijderen pinnen
In de bovenstaande tabel vindt u welke pinnen u moet verwijderen om elk bladformaat en elke configuratie die de Professional Puncher aankan,
correct te perforeren. Voor standaard stempels die niet in de grafiek zijn opgenomen, hoeven de pinnen niet te worden aangepast.
