Multi Function Professional Puncher – B1

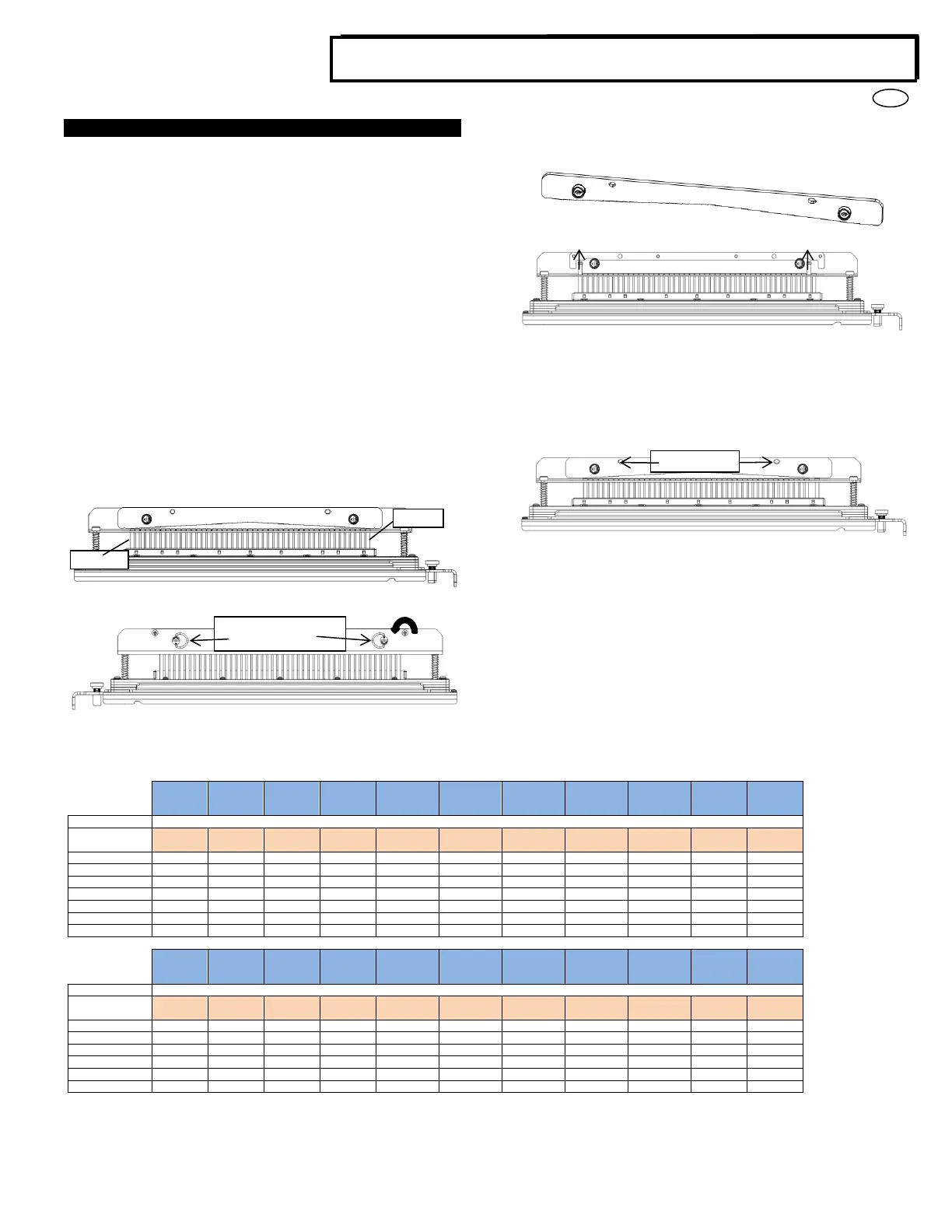

8. MANUALE UTENTE MATRICE
Le matrici di perforazione per MFPP-B1 sono destinate a lavorare con
diversi formati di carta e direzioni di alimentazione dei fogli. Al fine di
conformarsi ai diversi formati dei fogli questa matrice deve essere
configurata per il numero corretto di perni per la punzonatura e la matrice
deve essere impostata sulla posizione corretta. L'etichetta della matrice
contiene informazioni sui formati di punzonatura comuni della carta, per
le dimensioni non comuni si rimanda alla Tabella 8.1.
Glossario
LEF- Alimentazione lato lungo: indica che la carta viene alimentata
attraverso la macchina in modo che il lato più lungo del foglio venga
perforato.
SEF- Alimentazione lato corto: indica che la carta viene alimentata
attraverso la macchina in modo che il lato più corto del foglio venga
perforato
Lettera Carta - 8.5" X 5.5"
Legale Carta - 8.5" X 14"
Ledger Carta - 11" x 17"
Numerazione perni
Le perni di perforazione della matrice sono numerati in sequenza a
partire dalla fine dell’impugnatura. La figura 8.1 mostra una matrice a 47
fori a spirale come esempio. Tutte le matrici seguono lo stesso formato
di numerazione dei perni.
Figura 8.1 Numerazione perni della matrice a spirale
Figura 8.2 Rimozione della barra di pressione
Per togliere le spille di punzonatura dalla Punzonatrice professionale
girare i Fermagli a quarto di giro in senso antiorario per rilasciare la barra
di pressione. Rimuovere la barra di pressione e tenerla da parte.
Figura 8.3 Barra di pressione
Figure 8.4 Rimozione perno
Nota: Potrà essere presente dell'olio lubrificante nelle spille dello stampo;
indossare dei guanti.
Sollevare e rimuovere i perni desiderati secondo la tabella 8.1. Conservare
i perni nel vassoio contenitore per i perni all’interno del portello anteriore
della macchina assicurandosi che i perni non possano cadere, non
vengano danneggiati o vadano persi durante la rimozione.
Figura 8.5 Sostituzione della barra di pressione
Sostituire la barra di pressione allineando i fori delle spine cilindriche con
le spine esposte. Tenere la barra di pressione affinché sia posta
completamente sopra le spine e quindi ruotare i Fermagli a quarto di giro
in senso orario finché non si sente un clic che indica il blocco della barra
di pressione in posizione. La barra di pressione può essere bloccata solo
se l'orientamento è corretto, non può essere bloccata in qualsiasi altro
orientamento.
Importante!
Prima di reinserire, pulire la spilla di punzonatura per rimuovere qualsiasi
traccia di polvere o sostanze estranee.
Assicurarsi che la barra di pressione sia fissata e che gli elementi di
fissaggio di un quarto di giro siano nella posizione di blocco prima di
inserire la matrice nella macchina o possono verificarsi danni gravi per
la macchina e per la matrice.
Filo 2:1
Rotondo/
Quadrato
Filo 3:1
Rotondo/
Quadrato
I numeri dei pin da rimuovere in base alle dimensioni della carta o all’orientamento
Filo 2:1
Rotondo/
Quadrato
Filo 3:1
Rotondo/
Quadrato
I numeri dei pin da rimuovere in base alle dimensioni della carta o all’orientamento
*Per configurazione CombBind 20H perno estratto n. 1
Tabella 8.1 Guida rimozione perno
La precedente tabella evidenzia le informazioni in base alle quali i perni devono essere rimossi per punzonare correttamente ogni formato del foglio
e la configurazione che Professional Puncher può accettare. Per le matrici standard che non sono presenti nella tabella non è necessaria una
regolazione del perno.
Elementi di fissaggio di un
quarto di giro
