Multi Function Professional Puncher – B1
8. MANUAL DO CONJUNTO DE MOLDES DO USUÁRIO
Os conjuntos de moldes para o MFPP-B1 são usados em trabalhos com
vários tamanhos de papel e de direções de alimentação das folhas. Para
acomodar tamanhos diferentes de papel, este conjunto de moldes deve
ser configurado de acordo com o número correto de pinos de perfuração
e a parada do molde deve estar na posição apropriada. A etiqueta do
molde contém informações sobre os tamanhos de perfuração para
papel comum. Para outros tamanhos, consulte a Tabela 8.1.
Glossário
LEF- Alimentação com borda longa – Indica que o papel está sendo
alimentado na máquina para que o lado mais longo da folha seja
perfurado.
SEF- Alimentação com borda curta- Indica que o papel está sendo
alimentado na máquina para que o lado mais curto da folha seja
perfurado.
Papel carta - 8.5" X 5.5"
Papel legal - 8.5" X 14"
Papel ledger - 11" X 17"
Numeração dos pinos
Os pinos de perfuração do molde são numerados sequencialmente, a
partir da extremidade da alavanca. A Figura 8.1 mostra um molde
espiral com furo 47 como exemplo. Todos os conjuntos de moldes
quadrados ou circulares seguem o mesmo formato de numeração dos
pinos.

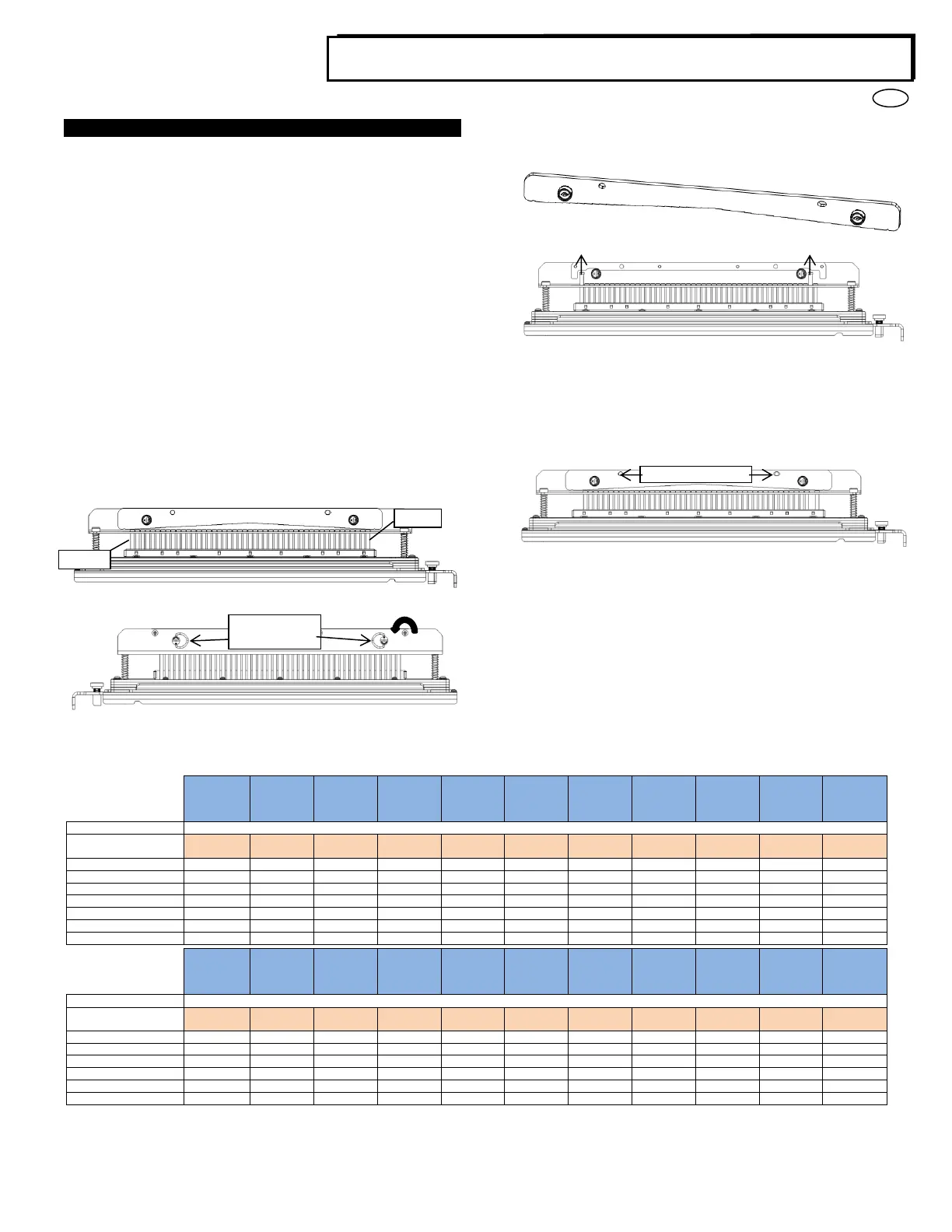

Figura 8.1 Numeração do pino do conjunto dos moldes espirais
Figura 8.2 Remoção da barra de pressão
Para remover os pinos de perfuração do MFPP-B1, gire os dois
prendedores de um quarto de volta no sentido anti-horário para liberar
a barra de pressão. Retire a barra de pressão e reserve-a.
Figura 8.3 Barra de pressão
Figura 8.4 Remoção do pino
Nota: Se houver óleo lubrificante nos pinos de perfuração, use luvas,
dependendo da necessidade
Levante e remova os pinos desejados de acordo com a Tabela 8.1.
Guarde os pinos na bandeja do reservatório de pinos dentro da porta
frontal da máquina. Certifique-se de que os pinos não sejam
derrubados, danificados ou perdidos durante a sua remoção.
Figura 8.5 Substituição da barra de pressão
Substitua a barra de pressão, alinhando os orifícios do pino de guia com
os pinos de guia expostos. Prenda a barra de pressão para que ela se
encaixe completamente aos pinos de guia e, em seguida, gire os
prendedores de um quarto de volta no sentido horário até perceber um
clique para bloquear a barra de pressão nessa posição. A barra de
pressão pode ser fechada somente se a posição estiver correta. Ela não
pode ser bloqueada em nenhuma outra posição.
Importante!
Antes de introduzir novamente, limpe o pino de punção para remover
qualquer sujidade ou substâncias estranhas.
Certifique-se de que a barra de pressão esteja fixada e os dois fixadores
de um quarto de volta estejam travados, antes de introduzir o conjunto
de moldes na máquina. Do contrário, a máquina e o conjunto de moldes
podem ser seriamente danificados.
Fixador de um
quarto de volta
Orifícios do pino de guia
Fio
2:1
Redondo/
Quadrado
Fio
3:1
Redondo/
Quadrado
Números do pinos para serem removidos com base no tamanho ou na orientação do papel
Fio
2:1
Redondo/
Quadrado
Fio
3:1
Redondo/
Quadrado
Números do pinos para serem removidos com base no tamanho ou na orientação do papel
*Pour une configuration CombBind 20H tirer le poinçon n° 1
Tabela 8.1 Guia de remoção do pino
O quadro acima mostra as informações de que os pinos necessitam para serem removidos e perfurarem corretamente cada tamanho da folha e as configurações que são
aceitas pelo Professional Puncher. Para os moldes padrão que não se encontram no quadro, não é necessário fazer nenhum ajuste.
