Cardin EVO2000 - Page 44

DD
ON
1 2
ON
1 2
ON
1 2
ON
1 2
1
2
3
5
7
6
8
10
4
Funktion
n. Off On
Beschreibung Anmerkungen
Die Schranke blockiert, wenn man während der Öffnung auf die Taste P/P drückt, und sie schließt sich
durch ein erneutes Drücken. Die Schranke blockiert, wenn man während der Schließung auf die Taste
P/P drückt, und sie öffnet sich durch ein erneutes Drücken.
Die Schranke blockiert, wenn man während der Öffnung auf die Taste P/P drückt, und schließt dann. Die
Schranke blockiert, wenn man während der Schließung auf die Taste P/P drückt, und öffnet sich dann.
Keine Wirkung, wenn man während der Öffnung auf die Taste P/P drückt. Keine Wirkung, wenn man
während der Pause auf die Taste P/P drückt. Die Schranke blockiert wenige Sekunden lang, wenn man
während der Schließung auf die Taste P/P drückt, und öffnet sich dann.
Keine Wirkung, wenn man während der Öffnung auf die Taste P/P drückt. Die Schranke schließt sich,
wenn man während der Pause auf die Taste P/P drückt. Die Schranke blockiert wenige Sekunden lang,
wenn man während der Schließung auf die Taste P/P drückt, und öffnet sich dann.
Fotozelle
Öffnet immer
„Mehrfamilienhaus“
Fußgängerdurch
gang
Ausgeschlossen
Ausgeschlossen
Ausgeschlossen
Ausgeschlossen
Ausgeschlossen
Eingesetzt
Eingesetzt
Eingesetzt
Eingesetzt
Eingesetzt
Öffnen-Schließen
mit gesperrter
Umkehrfunktion
beim Öffnen
Uhr
Öffnet -Schließt
Feste Schwelle
Öffnet - Stopp -
Schließt
Das Blinklicht wird gleichzeitig mit dem Motor versorgt.
Nach einer vollständigen Öffnung schließt die Steuerung nur durch manuellen Befehl.
Das Blinklicht wird vor jedem Manöver 5 Sekunden lang versorgt.
Siehe Text s.52.
Nach einer vollständigen Öffnung schließt die Steuerung nach der programmierten Pause.
Die Motorbremse dient dazu, das Beharrungsvermögen schwerer Automatisierungen zu erzielen. Wenn
die Bremse befähigt ist, interveniert die Bremse bei jedem Manöver.
Die Auslösung der Fotozelle verkürzt die Pause unabhängig von ihrem Wert auf 2 Sekunden.
3 4 3 4 3 4 3 4
Vorblinken
Fototest
Betriebsart
Eingang
Jolly
Eingangsmodu
s
Schrittbetrieb
und
Funkkanal
(CH1)
Timer
Zulauf
Bremse
Erneute
Schließung
hinter den
Fotozelle

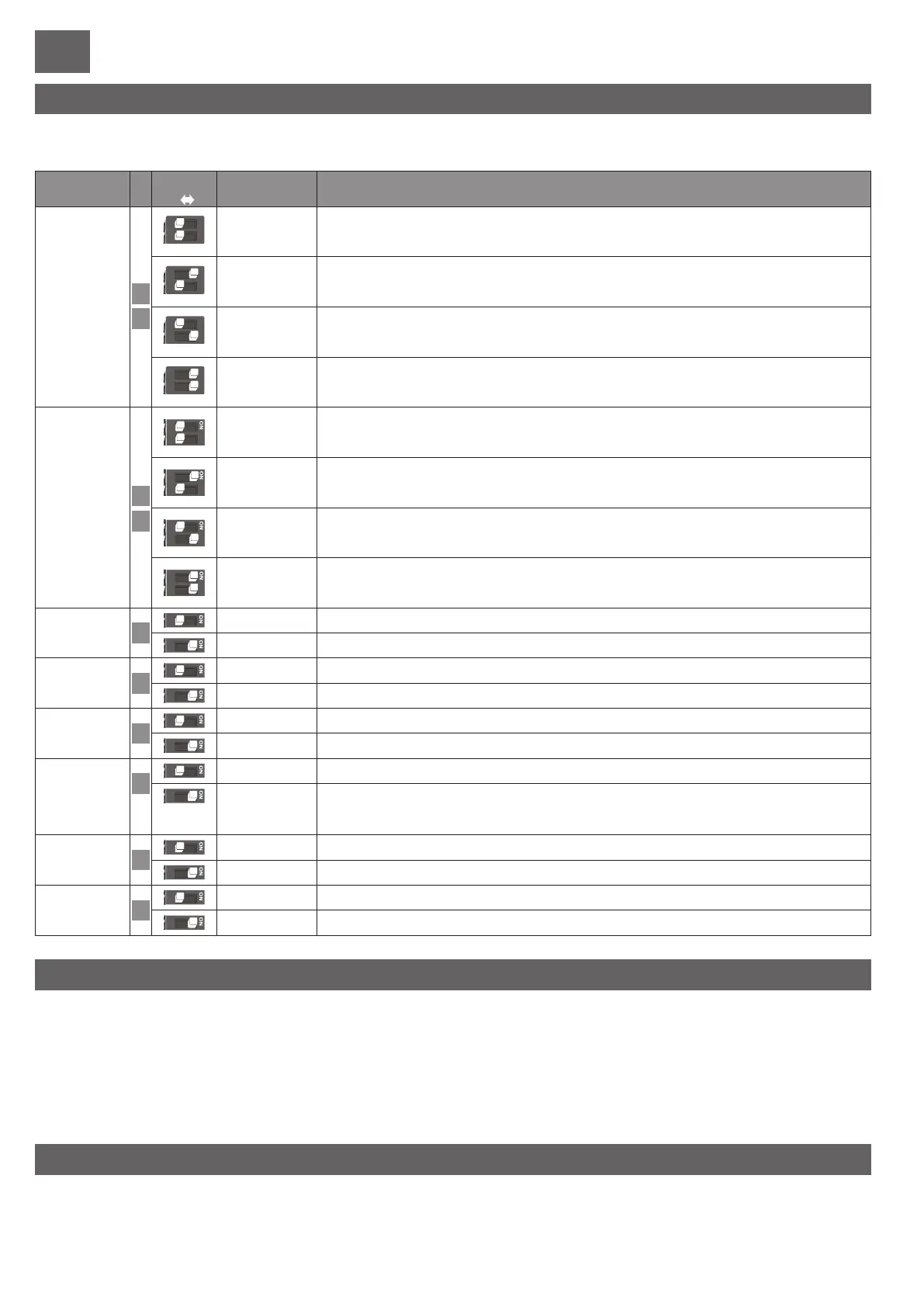

DIP-SCHALTER KONFIGURATION
Ein Eingriff der festen Kontaktschwelle kehrt die Laufrichtung während einiger Sekunden um. Nach dem
Eingriff der festen Kontaktschwelle blockiert sich die Zentrale, die Wiederverschließung wird annulliert.
Einen NORMALERWEISE GESCHLOSSENEN Kontakt verwenden.
Schließt das Tor, wenn der Kontakt geöffnet wird, und öffnet das Tor, wenn der Kontakt geschlossen wird.
Sowohl bei der Öffnung als auch bei der Schließung blockiert der Eingriff dieser Fotozelle das Tor solange
bis sie wieder zurückgestellt wird. Das anschießende Manöver ist immer eine Öffnung. Einen
NORMALER-WEISE GESCHLOSSENEN Kontakt verwenden.
Das Tor vollzieht eine Teilöffnung für einen programmierbaren Zeitraum (siehe “Programmierung
Fußgänger-Teilöffnung”).
Eine normalerweise geöffnete Taste verwenden.
PROGRAMMIERUNG DES TORLAUFS UND DER STILLSTANDZEIT
Die Steuerung erlernt während der Programmierung selbst die Arbeits- und Stillstandzeiten.
Während der Programmierung wird mehrmals die Taste "Schrittbetrieb" (Einzelteil 7 in Abb. 1) betätigt. Alternativ dazu kann man die
Steuerung für den Schrittbetrieb (Klemme 8 in Abb. 2) oder die Fernbedienung (falls gespeichert) verwenden.
Wichtige Anmerkungen vor Beginn der Programmierung:
A. Die Steuerung versorgen und die korrekte Funktionsweise der Steuereingänge mithilfe der entsprechenden LEDs überprüfen
(die LEDs der Öffnerkontakte müssen leuchten).
B. Den Bereich der Torbewegung räumen.
C. Die entsprechenden LEDs der Endschalter (Einzelteil 16 in Abb. 1) müssen bei halb geöffnetem Tor leuchten. Wenn man das Tor
auf den Schließendschalter verschiebt, muss sich eine LED abschalten (FCC) und wenn man das Tor hingegen auf den
Öffnungsendschalter verschiebt, muss sich die andere LED abschalten (FCA).
Programmierung:
1) Tor auf Laufhälfte verschieben.
2) Die TastePROG(Einzelteil 6 inAbb. 1) für drei Sekunden gedrückt halten, bis die LED LD1 (Einzelteil 17
inAbb. 1) leuchtet.
Die Steuerung befindet sich nun imProgrammiermodus.
3) Auf Taste P/P drücken (Det. 7, Abb. 1) - der Antrieb beginnt eine Schließbewegung. Falls der Antrieb umgekehrt dreht, die
Spannungsversorgung abschalten, die Phasen des Antriebs umkehren und das Verfahren wiederholen.
4,5) Am Endschalter angelangt, stoppt der Antrieb und startet dann automatisch in Öffnung.
6) Nachdem die Öffnung beendet ist, stoppt der Antrieb. Die Steuerung zählt nun die Pausezeit.
7) Nach Ablauf der gewünschten Pausezeit, auf Taste P/P drücken; der Antrieb startet in Schließung.
8) Am Endschalter in Schließung angelangt, stoppt der Antrieb. Ende der Programmierung - die LED L1 schaltet sich aus.
ANMERKUNG: wenn der Encoder vorhanden ist, wird die LED L1 während der Torbewegung blinken.
9
Ausgeschlossen
Eingesetzt
Die Verlangsamung gegen Ende des Hubs wird nicht ausgeführt.
Bei eingesetzter Verlangsamung halbiert der Motor in der Nähe jedes einzelnen Manöverendes seine Geschwindigkeit.
Verlangsa
mung
5 55 5
6 6
6 6
9
9
12 12
Die gewünschten Optionen auswählen und einen Reset durchführen (Einzelteil 8 in Abb. xx), damit die Änderungen wirksam
werden.
43
44
Gemäß der Norm EN 12445 muss jedes kraftbetätigte Tor mit entsprechenden Messgeräten gemessene Aufprallprüfungen
bestehen.
Die Aufprallprüfungen vornehmen und die Empfindlichkeit des Encoders mittels des Trimmers (Detail 8, Abb. 1) einstellen.
Sollte dies nicht ausreichen, um der von den Normen vorgegebenen Graphik zu entsprechen, empfehlen wir, ein Profil aus weichem
Gummi an der Hauptschließkante des Tors anzubringen, um den Aufprall zu dämpfen.
Wenn nach Regulierung der Empfindlichkeit und Anbringung des Gummiprofils die Normanforderungen immer noch nicht erfüllt sein
sollten, ist es Pflicht, andere Vorrichtungen zu montieren, wie beispielsweise eine Sicherheitsleiste an der Hauptschließkante des
Tors.
EINSTELLUNG DER KRAFT
Die Funktion Soft-Start führt den Beginn der Bewegung auf graduelle Weise aus, wodurch heftige Stöße am Tor vermieden werden.
Diese Funktion kann jedoch durch Überbrückung von Jp1 ausgeschlossen werden (Detail 9 der Abb. 1).
Achtung: durch die Überbrückung von Jp1 läuft der Motor immer auf Maximalleistung.
SOFT START
Die Fußgängeröffnung ist werkseitig bereits programmiert und beträgt 1 bis 1,5 Meter.
Falls eine Änderung der Fußgängeröffnung erforderlich werden sollte, fahren Sie mithilfe des PED-Eingangs, Klemme 10, fort:
Zuvor muss die Programmierung des gesamten Torlaufs erfolgen.
1) Bei geschlossenem Tor auf die Programmierung zugreifen, indem Sie die Taste PROG gedrückt halten, bis LD1 leuchtet.
2) Die Taste PED drücken und das Tor öffnet sich.
3) Die Taste PED an der gewünschten Stelle für die Fußgängeröffnung erneut drücken.
4) Das Tor hält an und schließt sich. Die Steuerung verlässt dann die Programmierphase.
PROGRAMMIERUNG FUSSGÄNGERÖFFNUNG
Der Defekt dieses Bauteils kann den Betrieb und die Sicherheit der Anlage beeinträchtigen.
Aus diesem Grund wurde eine Kontrolle vor jedem Manöver eingesetzt.
Falls irgendeine Anomalie auftritt, blockiert sich die Zentrale und die Kontrollampe "Tor offen" gibt einige langsame Blinksignale ab.
TRIAC TEST
P/P
PROG.
STOP
PROG.
STOP
PROG.
STOP
P/P
P/P
5 sec.
gewünschten
Pausezeit
Ende
