13
ITA
Gas Leakage Detector +0300047IE rel. 1.1 - 26.04.2023
Funzionamento

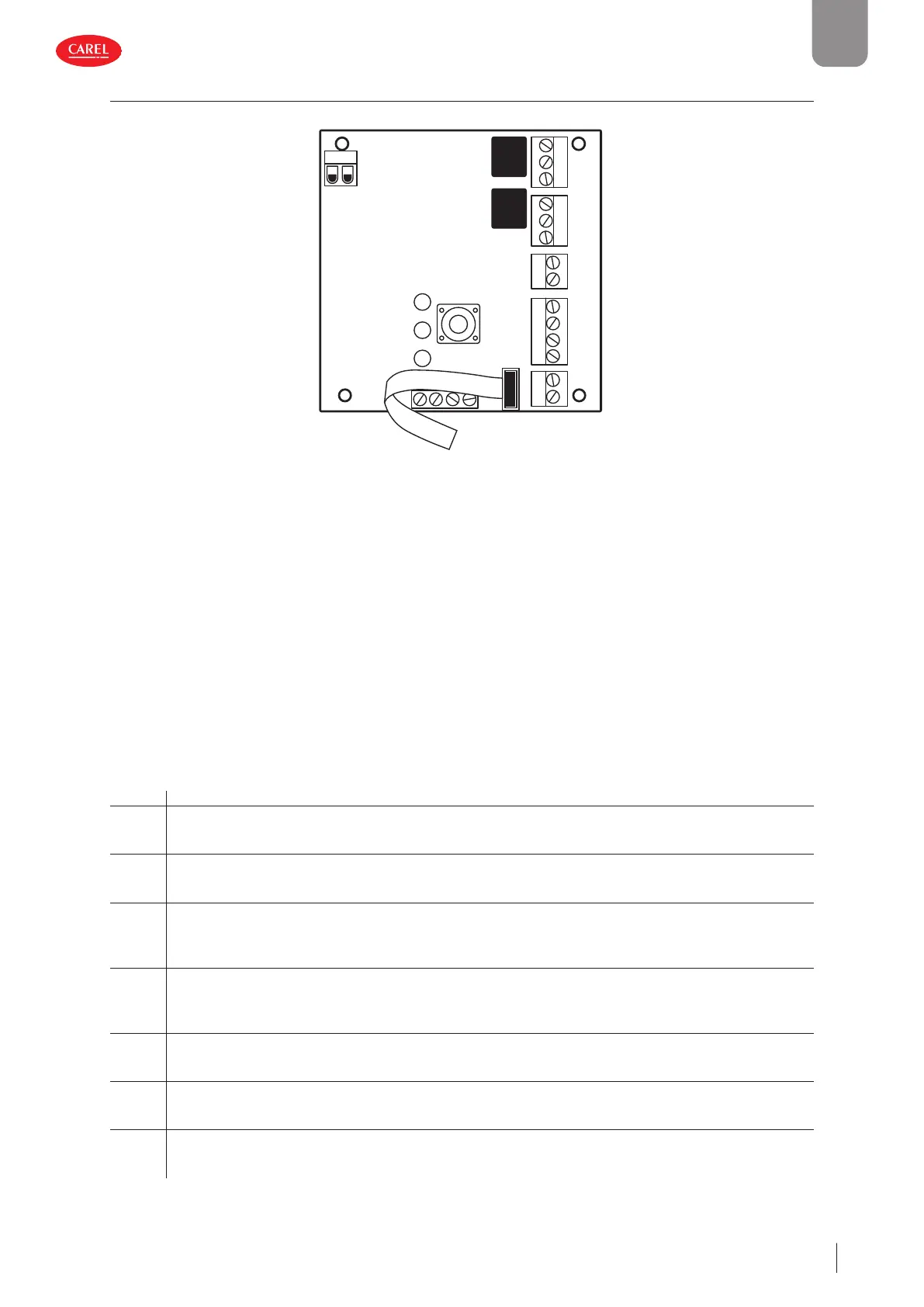

Fig. 3.a
La congurazione di base può essere eseguita seguendo le indicazioni descritte in seguito dal rotary switch. Per eseguire la con-
gurazione è necessario avere un multimetro digitale i cui puntali vanno collegati al connettore J6. In qs modo il tester darà una
tensione compresa tra 0 e 10 Volt per indicare il valore selezionato tramite il rotary. Il valore di tensione visualizzato assume un si-
gnicato diverso a seconda della funzione selezionata, di seguito la tabella indica il signicato di ogni tensione per ogni funzione.
La modalità di impostazione si attiva premendo il rotary per 5 secondi. Il led acceso funge da punto del menù che indica quali
parametri cambieranno (tutti gli altri led sono spenti), ruotando l’interruttore è possibile selezionare il parametro su cui modica-
re il valore. Leggendo la tabella il livello di tensione letto con un voltmetro collegato al terminale di servizio indica l’impostazione
scelta.
Premendo il rotary switch per 2 secondi si attiva la regolazione del parametro selezionato. Il LED corrispondente lampeggia.
Ruotando il rotary si regola il parametro.
Dopo la regolazione, premendo il rotary per 5 secondi si salva il nuovo valore.
Ruotando il rotary si passa al parametro successivo.
Dopo due minuti di inattività, il rilevatore torna alla modalità di funzionamento normale.
Descrizione dei LED del ROTARY SWITCH
Nella tabella sottostante sono riportati il valore del parametro selezionato e il valore di tensione corrispondente. Ogni LED corri-
sponde a un parametro diverso. I valori dei parametri di default vengono salvati nella memoria permanente.
LED W1
non utilizzato
LED W2
livello di warning.
L’operatore può regolare la soglia di warning.
Si veda la tabella di seguito per conoscere il valore di tensione corrispondente per l’impostazione selezionata.
LED W3
Livello di allarme
L’operatore può regolare la soglia di allarme.
Si veda la tabella di seguito per conoscere il valore di tensione corrispondente per l’impostazione selezionata.
LED W4
indirizzo Modbus
L’operatore può selezionare l’indirizzo Modbus.
Modicando il valore tramite Modbus o APP è possibile impostare i valori con maggiore precisione.
Si veda la tabella di seguito per conoscere il valore di tensione corrispondente per l’impostazione selezionata.
LED W5
Ritardo allarme.
L’operatore può selezionare il tempo di ritardo per l’attivazione del LED e del relè di allarme dopo il superamento della
soglia di allarme.
Si veda la tabella di seguito per conoscere il valore di tensione corrispondente per l’impostazione selezionata.
LED W6
Tipo di tensione di uscita analogica.
L’operatore può selezionare il tipo di uscita analogica.
Si veda la tabella di seguito per conoscere il valore di tensione corrispondente per l’impostazione selezionata.
LED W7
Modalità funzione reset allarme/avviso
Agendo su questo parametro è possibile selezionare le modalità di avviso e ripristino allarmi.
0 = ripristino manuale (latch) / 1 = ripristino automatico
LED W8
Congurazione Modbus
L’operatore può scegliere la congurazione Modbus desiderata in base a quelle disponibili.
Si veda la tabella di seguito per conoscere il valore di tensione corrispondente per l’impostazione selezionata.
3.3 Impostazione dello strumento tramite il Rotary Switch
Il rotary switch è posizionato all’interno dello strumento nella scheda elettronica (R1).
J6 J5
3B
2B
1B
3A
2A
1A
–
+
G
+
B
A
G0
Sh
J4
J3
J2
J1
J7
J8
R1
W3
W2
W1
W8
W7
W6
W5
W4
24 Vac/dc
