Gas Leakage Detector +0300047IE rel. 1.1 - 26.04.2023
Funzionamento
3. FUNZIONAMENTO
3.1 Accensione
Quando viene applicata la tensione di alimentazione, lo strumento entra nel ciclo di avviamento, suddiviso in due fasi:
• sequenza di avviamento
• fase di warm-up
La sequenza di avviamento ha la durata di circa 20 secondi, durante la quale vengono e ettuate le inizializzazioni e i test di tutte
le principali funzionalità del Gas Detector. In questa fase i LED sul frontale vengono attivati in sequenza, il prodotto non è in
questo momento utilizzabile.
Terminata la sequenza di avviamento inizia la fase di warm-up, durante la quale il segnale in uscita dal sensore viene regolato e
stabilizzato. In questa fase di inizializzazione il prodotto può essere utilizzato per misurare la presenza di gas e completare l’instal-
lazione tramite rotary, APP o supervisore, ma la misura letta è meno a dabile e non è possibile eseguire le taratura.
Durante la fase di warm-up il LED verde lampeggia circa 2 volte al secondo. La durata della fase di warm-up varia in base alla
tecnologia del sensore:
• Semiconduttore = 5 min
• Elettrochimico = 5 min
• Infrarossi = 2 min
I sensori potrebbero impiegare un tempo di warm-up maggiore di quello indicato; in questi casi, non intervenire e lasciare che
il dispositivo si stabilizzi. Il tempo necessario per la completa stabilizzazione dello strumento può variare a seconda del tipo di
gas e di installazione.
3.2 Stati operativi dello strumento
Il rivelatore di gas della serie GLD CAREL fornisce un’indicazione esterna del suo stato operativo corrente tramite feedback visivo,
insieme alle uscite dei relè. L’indicazione visiva dello stato dello strumento è fornita da tre LED (verde/rosso/giallo).

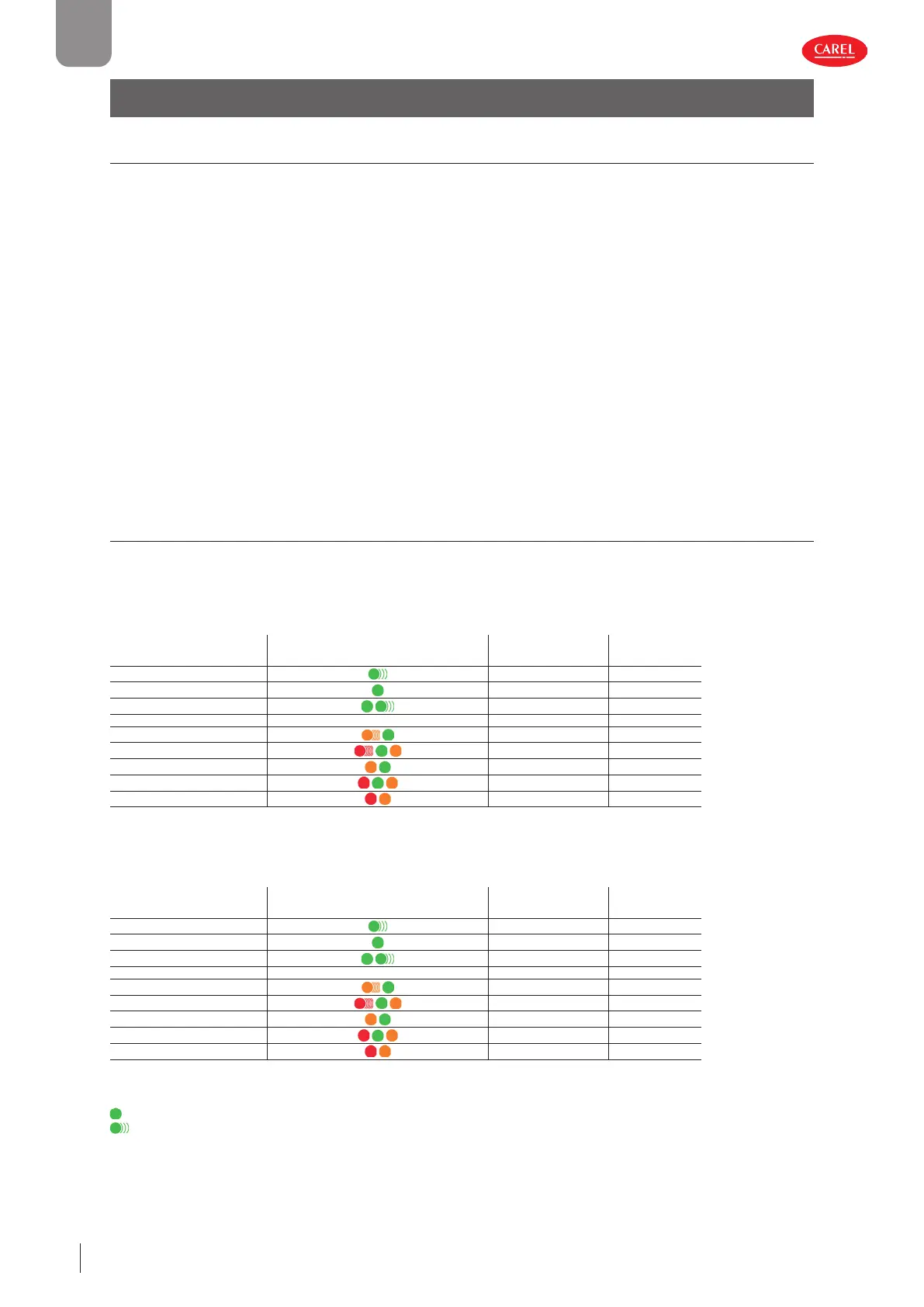

Gli stati dello strumento e le uscite corrispondenti sono mostrati nella seguente tabelle:
Modalità Warning Relè Fault non abilitata
Stato LED Relè Warning/ Fault Relè Alarm
Warm-up
OFF OFF
Normal
OFF OFF
Bluetooth
OFF OFF
Seriale connessa Led interno W8 acceso costante --- ---
Ritardo del Warning attivo
OFF OFF
Ritardo dell’allarme attivo
ON OFF
Warning
ON OFF
Allarme
ON ON
Fault
ON ON
Tab. 3.a
Nel caso sia attiva la modalità Failsafe del relè, la logica di attivazione dei relè è invertita.
Stati dello strumento e uscite corrispondenti, modalità Warming Relé Fault abilitata
Stato LED Relè Warning/ Fault Relè Alarm
Warm-up
OFF OFF
Normal
OFF OFF
Bluetooth
OFF OFF
Seriale connessa Led interno W8 acceso costante --- ---
Ritardo del Warning attivo
OFF OFF
Ritardo dell’allarme attivo
ON OFF
Warning
OFF OFF
Allarme
OFF ON
Fault
ON OFF
Tab. 3.b
Legenda:
Legenda:
= Led sempre acceso
= LED lampeggiante
