Gas Leakage Detector +0300047IE rel. 1.1 - 26.04.2023
Installazione
Collegamento elettrico
J1 +
Uscita analogica
G
Riferimento uscita analogica
J2 Sh
Cavo schermato per RS485
G0
GND per RS485
A
Tx + / Rx + per RS485
B
Tx- / Rx- per RS485
J3 +24 Vac/dc
Nel caso Alimentazione Vac, collegare il secondo lo del trasformatore
+24 Vac/dc
Nel caso di alimentazione Vdc, collegare uno dei 2 li dell’alimentatore, il prodotto riconosce automaticamente se è il + o il GND.
Nel caso alimentazione Vac, collegare uno dei 2 li del trasformatore.
J4 1A
Contatto NA per relè di warning/fault
2A
Comune per relè di warning/fault
3A
Contatto NC per relè di warning/fault
J5 1B
Contatto NA per un relè di allarme
2B
Comune per relè di allarme
3B
Contatto NC per relè di allarme
J6 +
V+ per la tensione di uscita prevista per il service
G
Riferimento tensione service
J7 /
Connettore per sensore versione built-in
J8 /
Connettore per sensore versione remota (connessione da non utilizzare per prodotti builtin)
5. Alimentare il prodotto ed e ettuare il setup utilizzando il rotary switch descritto nei paragra successivi, oppure utilizando
l’APP in seguito descritta.
6. Chiudere il coperchio del prodotto.

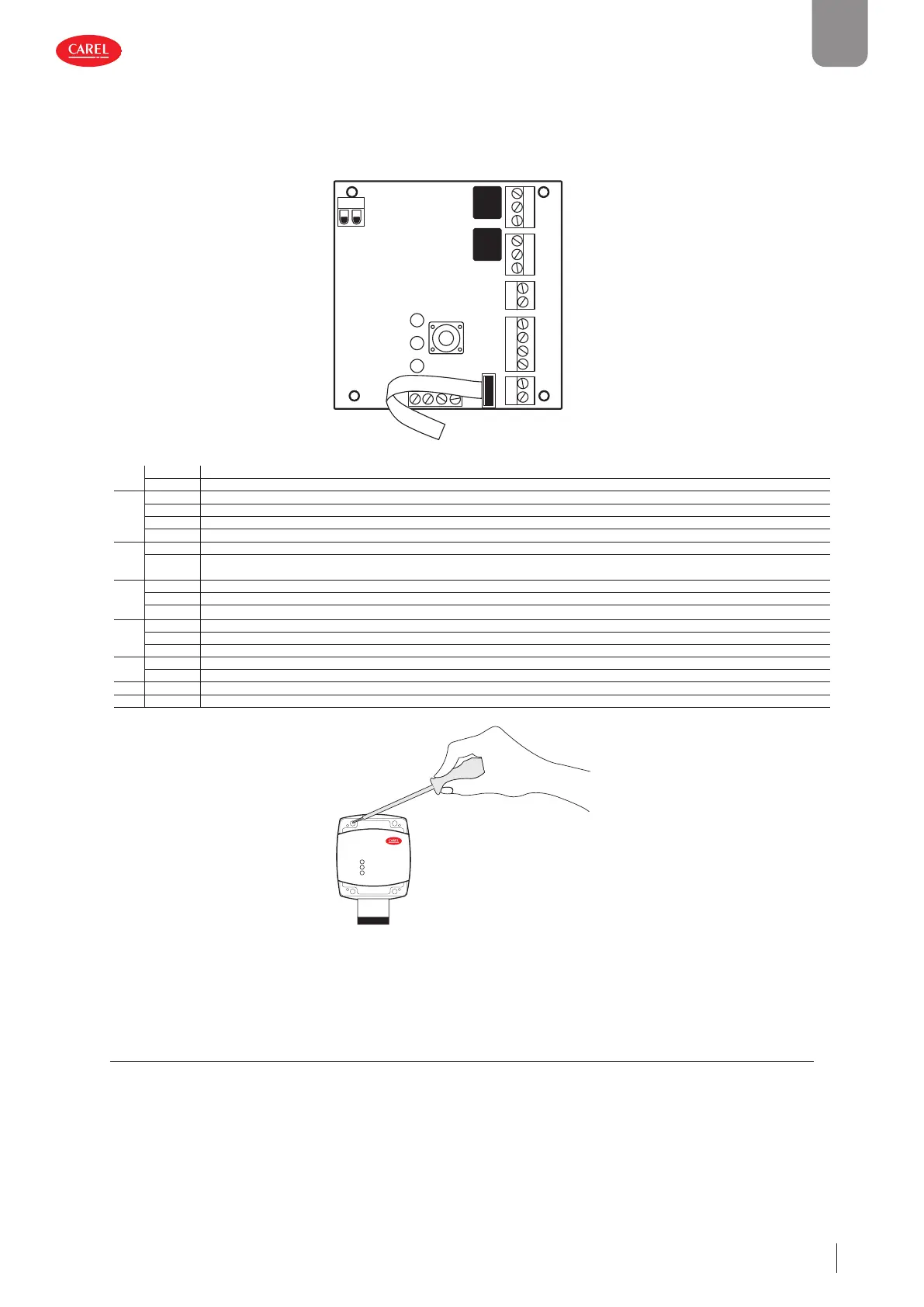

Utilizzare gli appositi pressacavi per inserire e collegare i cavi agli appositi terminali come indicato nella gura e nella
tabella di collegamento seguente. I morsetti installati sono di tipo estraibile e possono essere quindi rimossi per facilitare
il cablaggio.
J6 J5
3B
2B
1B
3A
2A
1A
–
+
G
+
B
A
G0
Sh
J4
J3
J2
J1
J7
J8
R1
W3
W2
W1
W8
W7
W6
W5
W4
24 Vac/dc
7. Fissare con le 4 viti il coperchio del Rilevatore.
8. Riposizionare le cornici in plastica precedentemente rimosse.
9. Alimentare il prodotto ed e ettuare la con gurazione dei parametri via APP “RILEVA TE” (si veda il relativo capitolo) se non è
stata eseguita precedentemente attraverso il rotary switch.
2.4 Note aggiuntive per l’installazione
Prima di procedere con l’installazione elettrica del prodotto e con il cablaggio leggere attentamente le seguenti note.
• L’ingresso di alimentazione deve essere alimentato da un trasformatore di isolamento di sicurezza (Classe 2) senza collega-
mento a terra sull’avvolgimento secondario.
• Il cavo per i relè deve essere selezionato e dotato di fusibili in base alle tensioni nominali, alle correnti e alle condizioni ambien-
tali.
• Se si utilizzano conduttori a trefoli, si consiglia di utilizzare un puntalino Terminale
• Per rispettare le norme di immunità RFI, è necessario mettere a terra lo schermo del cavo di comunicazione nel BOSS, nel
mini-BOSS o altri supervisori (ad es. il telaio, la barra di terra, ecc.)
• Terminare tutti i cablaggi prima di accendere l’alimentazione.
