Status
Defrost
signal
End of Defrost by temperature or time
Comp. Capacity during defrost settable by:
cdF
Comp. OFF with Heater Management
Comp.
Capacity
Defrost Valve
Relay
Drain
Drain heater
AUX
Drain preheater
dH1
Drain postheater dH2
Heat Drip o
Hold
Drip o
time
max Pull Down
frequency x at
150 Hz
Pull down
only if T > AH & cPd >1
H1 = 14 –› AUX = Drain
ITA
ir33+ wide Fullmotion - +040000055 - rel. 1.0 - 09.06.2014
3.5 Gestione riscaldamento scarico acqua da sbrinamento
Il relè AUX è congurato come relè del riscaldamento scarico acqua da sbrinamento con H1 = 14.
Con la richiesta di sbrinamento, il compressore Fullmotion cambia la velocità in cdf. Il relè di sbrinamento viene
ritardato del tempo dH1. Al termine dello sbrinamento, il compressore Fullmotion passa al controllo normale e il
riscaldamento scarico acqua da sbrinamento è ancora in attesa per il tempo dH2, post-riscaldamento drenaggio. Lo
schema seguente descrive lo sbrinamento a gas caldo con gestione riscaldamento scarico acqua da sbrinamento.

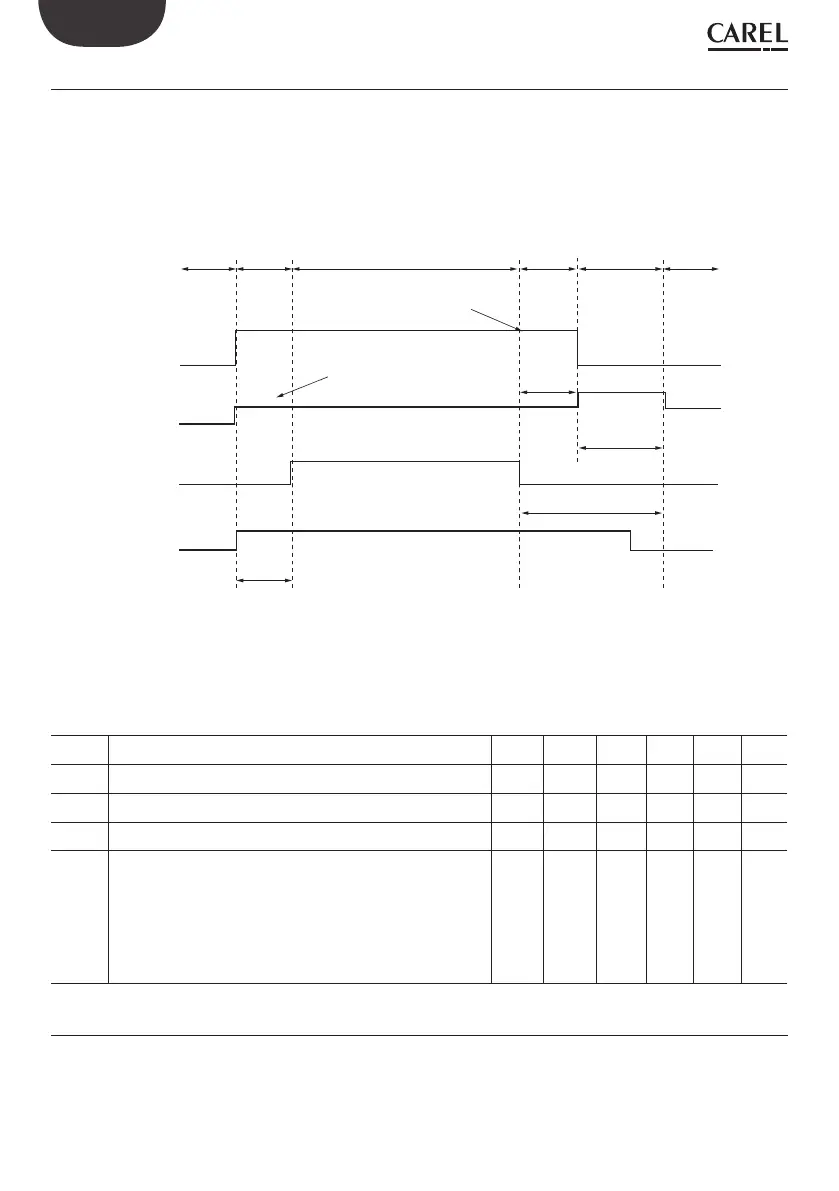

Fig. 3.d
NB:
La gestione del ventilatore evaporatore si basa sui parametri F0/F1/F2/F3.
Durante il tempo di gocciolamento dd e il tempo di post-riscaldamento di drenaggio Fd, il ventilatore rimane
spento. Vedere la sezione sulla gestione del ventilatore.
Cod. Parametro U.M. Dis. Tipo Def. Max Min
cdf Frequenza compressore per sbrinamento a gas caldo
Hz C I 140 255 0
dH1 Ritardo valvola di sbrinamento
sec C I 180 999 0
dH2 Post-riscaldamento drenaggio
sec C I 180 999 0
dd
Tempo di gocciolamento dopo lo sbrinamento (ventilatori spenti)
min C A 2 15 0
H1 Congurazione della funzione dell'uscita AUX1
5 = valvola di pump down
7 = compressore ritardato (vedere c11)
11 = reverse con zona neutra
12 = secondo compressore
13 = nessuna funzione
14 = gestione riscaldamento scarico acqua da sbrinamento
- C I 14 14 0
Tab. 3.e
3.6 Rareddamento rapido
Il controllo eettua una procedura automatica di rareddamento rapido ogni volta che la temperatura dell'unità
di refrigerazione sale oltre la soglia di alta temperatura AH. La procedura di Pull Down termina quando la
temperatura dell'unità di refrigerazione raggiunge il set point St. Il tempo massimo di Pull Down è selezionato
con il parametro cPd. Durante un ciclo di Pull Down la richiesta di sbrinamento viene saltata, ma rimane in attesa.
