Carel ir33+ FMC User Manual

14
ON
OFF
St
t
rd/2
VCC
ON
OFF
rd/2
AUX
DIRECT
ITA
ir33+ wide Fullmotion - +040000055 - rel. 1.0 - 09.06.2014
Cod. Parametro Stato
rn Zona neutra
Standard
rr Dierenziale reverse
Standard
H1 Congurazione della funzione dell'uscita AUX1
5 = valvola di pump down
7 = compressore ritardato (vedere c11)
11 = reverse con zona neutra
12 = secondo compressore
13 = nessuna funzione
14 = gestione riscaldamento scarico acqua da
sbrinamento
Impostare a 11 per AUX in regolazione reverse
con zona neutra
r3 Modalità di funzionamento
0 = Direct con controllo sbrinamento (freddo)
1 = Direct (freddo)
Tab. 3.h
3.10 Secondo compressore
Può essere congurato un secondo compressore impostando H1 = 12.
L'uscita comanda un compressore ON/OFF utilizzando il relè AUX.

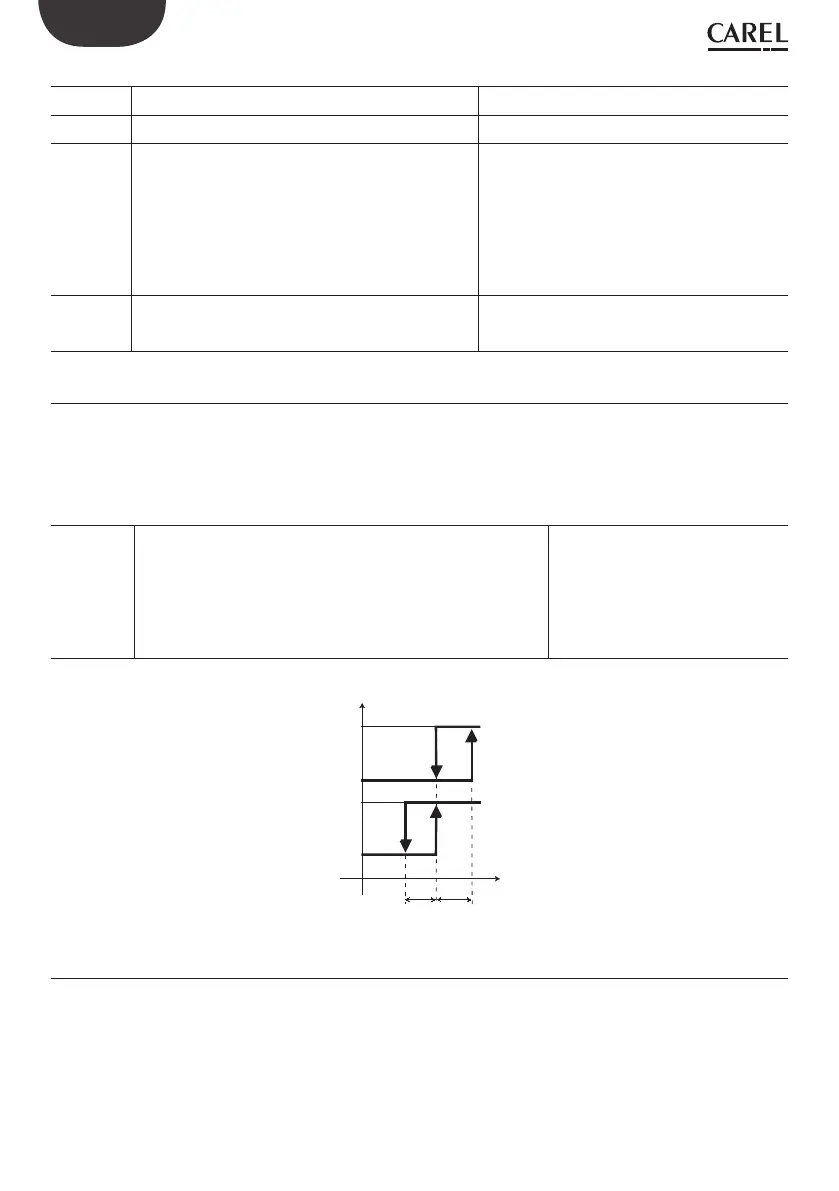

Il controllo del compressore Fullmotion segue lo schema sotto riportato.
Il primo compressore è sempre il Fullmotion.
Cod. Parametro Stato
H1 Congurazione della funzione dell'uscita AUX1
5 = valvola di pump down
7 = compressore ritardato (vedere c11)
11 = reverse con zona neutra
12 = secondo compressore
13 = nessuna funzione
14 = gestione riscaldamento scarico acqua da sbrinamento
H1 =12
Tab. 3.i
Fig. 3.f
3.11 Gestione secondo compressore
Il compressore Fullmotion è gestito tramite i parametri dedicati.
Se H1 = 12 (AUX = ON/OFF secondo compressore) allora c1 – c3 sono dedicati alla protezione ON/OFF del
secondo compressore.
I parametri c1 – c3 non hanno alcun impatto sulla gestione del compressore Fullmotion.
