Carel ir33+ FMC User Manual

9
Temperature
PID regulation
Frequency
MIN freq.
MAX freq.
St+rd
csc
Start freq.
ITA
ir33+ wide Fullmotion - +040000055 - rel. 1.0 - 09.06.2014
3. IMPOSTAZIONI DI FULLMOTION
3.1 Controllo del set point
La principale base sica per il controllo è il set point, denito impostando il parametro St.
Il controllo inizia a lavorare con la frequenza di riavviamento impostata con csc se T> St + rd.
Dopo questo soft start, l'algoritmo di controllo PID gestisce la tabella della velocità corretta in base alla
temperatura ambiente eettiva.

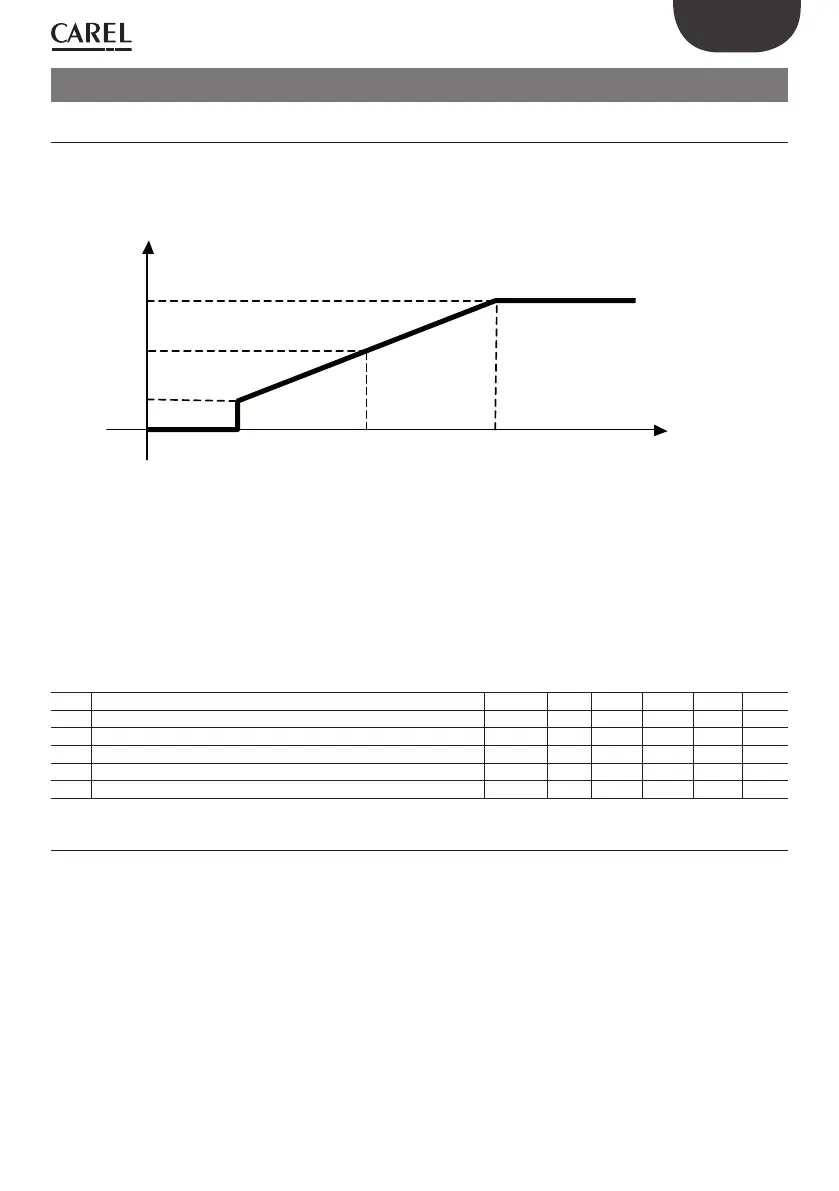

Fig. 3.a
Legenda
St = Set point (temperatura target)
rd = Dierenziale controllo temperatura
csc = Frequenza di riavviamento
Ogni volta che il compressore si accende, la frequenza di riavviamento sarà impostata secondo il parametro csc,
come mostrato nel graco soprastante. Questo parametro consente di modicare la frequenza di avviamento
se il sistema richiede un avvio veloce o lento, in conseguenza del recupero di olio o temperatura.
Cod. Parametro U.M. Dis. Tipo Def. Max Min
St Set point °C/°F F A -20 50 -50
rd Dierenziale set point °C/°F F A 1 0,1 20
csc Frequenza di riavviamento Hz C I 53 255 0
cPd Tempo di pull down massimo del compressore Ore C I 1 240 0
AH Soglia di allarme alta temperatura °C/°F C F -14 200 -50.0
AL Soglia di allarme bassa temperatura °C/°F C F -26 200 -50.0
Tab. 3.a
3.2 Congurazione della tabella della velocità
La congurazione più importante nelle applicazioni nali comporta la ricerca della tabella della velocità giusta.
Ciò può avvenire usando i parametri dedicati cPr; ctI; cdt; cmf; cMf, csc; cct, cdF; cPd per comandare un
compressore Fullmotion.
I parametri cPr; ctI; cdf sono dedicati al controllo PID e deniscono la tabella della velocità.
cmf & cMf sono i parametri usati per limitare l'intervallo di velocità del sistema Embraco.
Il sistema parte con una frequenza di riavviamento selezionabile mediante il parametro csc.
Il compressore Fullmotion si spegne quando T< St e il tempo cct scade.
Se cct è impostato a 0 il compressore si spegne immediatamente al raggiungimento di T=St.
Se cct è impostato a 255 il compressore non si spegne mai.
