Carel ir33+ FMC User Manual

13
ON
OFF
CMP
rr rn/2 rn/2
AUX
rd
St
ITA
ir33+ wide Fullmotion - +040000055 - rel. 1.0 - 09.06.2014
Cod. Parametro U.M. Dis. Tipo Def. Max Min
AH Soglia di allarme alta temperatura °C/°F C F -14 50.0 -50.0
cPd Tempo di pull down massimo del compressore h C C 1 240 0
Tab. 3.f
3.7 Ventilatore dell'evaporatore
La gestione del ventilatore dell'evaporatore si basa sui parametri F0/F1/F2/F3, come nel controllo standard.
La gestione del ventilatore è di serie anche con la gestione riscaldamento scarico acqua da sbrinamento.
Durante il tempo di gocciolamento dd e il tempo di post-riscaldamento di drenaggio Fd, il ventilatore rimane spento.
Cod. Parametro U.M. Dis. Tipo Def. Max Min
F0 Gestione ventilatore evaporatore - C I 0 2 0
F1 Temperatura attivazione ventilatore (solo se F0 = 1 o 2) °C/°F C I 5 200 -50
F2
Ventilatori evaporatore con compressore spento
0 = vedere F0; 1 = Sempre spento
- C I 1 1 0
F3 Ventilatori evaporatore durante lo sbrinamento: 0/1=on/o
dd Tempo di gocciolamento dopo lo sbrinamento (ventilatori spenti) min C A 2 15 0
Fd
Tempo di post gocciolamento dopo lo sbrinamento (il
riscaldamento scarico acqua da sbrinamento rimane acceso
durante questo tempo / ventilatori spenti con controllo attivo)
min. C I 3 15 0
Tab. 3.g
3.8 Ciclo continuo
Con l'attivazione del ciclo continuo il compressore viene acceso (se spento, altrimenti rimane acceso). Non ci
sarà un controllo attivo della temperatura.
Il compressore funziona alla velocità impostata con il parametro cMf.
Il ciclo continuo è attivo no al raggiungimento della soglia di allarme bassa temperatura (parametro AL) o allo
scadere del tempo (parametro cc).

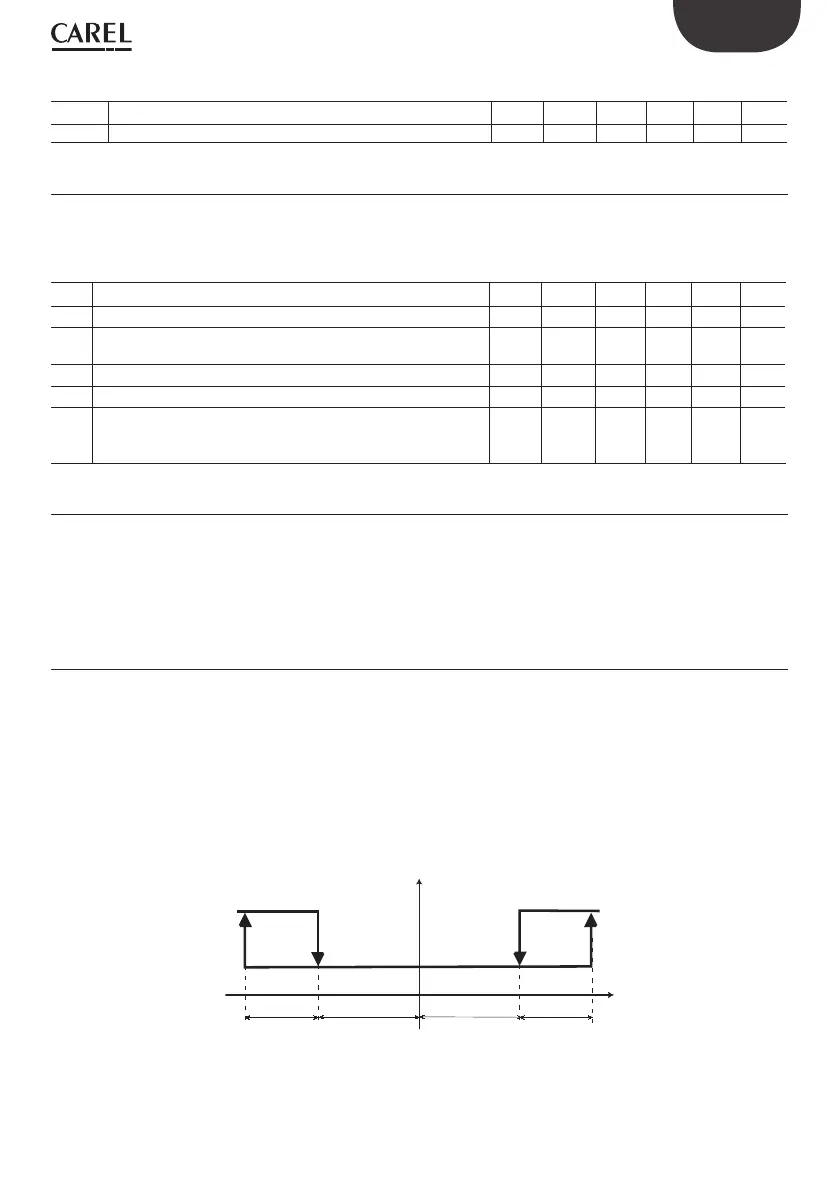

3.9 Zona neutra e modalità reverse
Congurazione di un compressore Fullmotion con zona neutra e relè AUX come resistenza in modalità reverse.
Il relè AUX deve essere congurato come resistenza con H1 = 11. Il compressore Fullmotion inizia a lavorare
quando St + rn/2 + rd, come descritto nello schema seguente.
Per avviare la resistenza AUX H1 = 11 il compressore Fullmotion deve essere spento e il set point raggiunto.
Notare quanto segue:
"Il compressore Fullmotion si spegne quando T< St e il tempo cct scade.
Se cct è impostato a 0 il compressore si spegne immediatamente quando la temperatura T raggiunge il set
point St".
Se cct è impostato a 255 il compressore non si spegne mai e la resistenza AUX non può accendersi.
Fig. 3.e
Tenere sempre in considerazione l'eetto che i parametri AH e AL hanno su questa funzione di controllo.
