10
rd
Temperature
St
ON
VCC Compressor
Status
OFF
AL / cct
St
St + rd
AL
AH
Compressor OFF
Cooling capacity / compressor speed modulation
Temperature
Time
Compressor status
ON
OFF
Time
cct
Compressor at minimum speed (frequency)
Compressor ON at MAXIMUM speed
SPA
ir33+ wide Fullmotion - +040000055 - rel. 1.1 - 20.12.2017
El "umbral de alarma de baja temperatura" AL, fuerza el compresor Fullmotion a APAGADO. El "umbral de
alarma de alta temperatura" AH, obliga al compresor Fullmotion a realizar un Pull Down. Ver la captura
Temperatura-Pull Down.
La histéresis de corte ENCENDIDO - APAGADO describe el estado del compresor y es similar a los compresores
ENCENDIDO / APAGADO. La diferencia es el uso de los parámetros cct, AL.

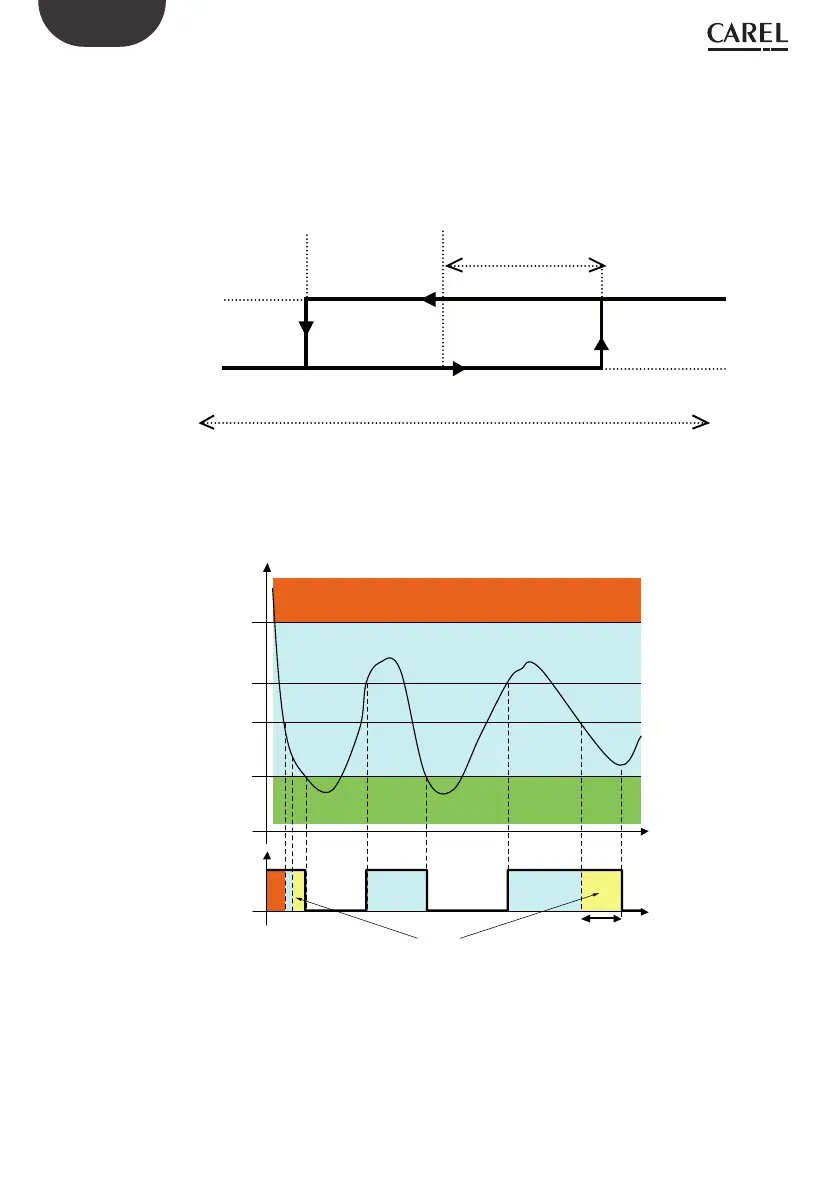

Fig. 3.b
Leyenda
AL = umbral de baja temperatura
St = punto de ajuste
rd = Diferencial de temperatura para regulación
Fig. 3.c
Leyenda
AH= Umbral de alarma dealta temperatura
St + rd= punto fijo + punto de ajuste diferencial
St= punto fijo
AL= umbral de alarma de baja temperatura
