7
5000
4000
3000
4500
3500
2000
2500
1000
1500
0
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170
500
input (Hz)
output (RPM)
ITA
ir33+ wide Fullmotion - +040000055 - rel. 1.0 - 09.06.2014

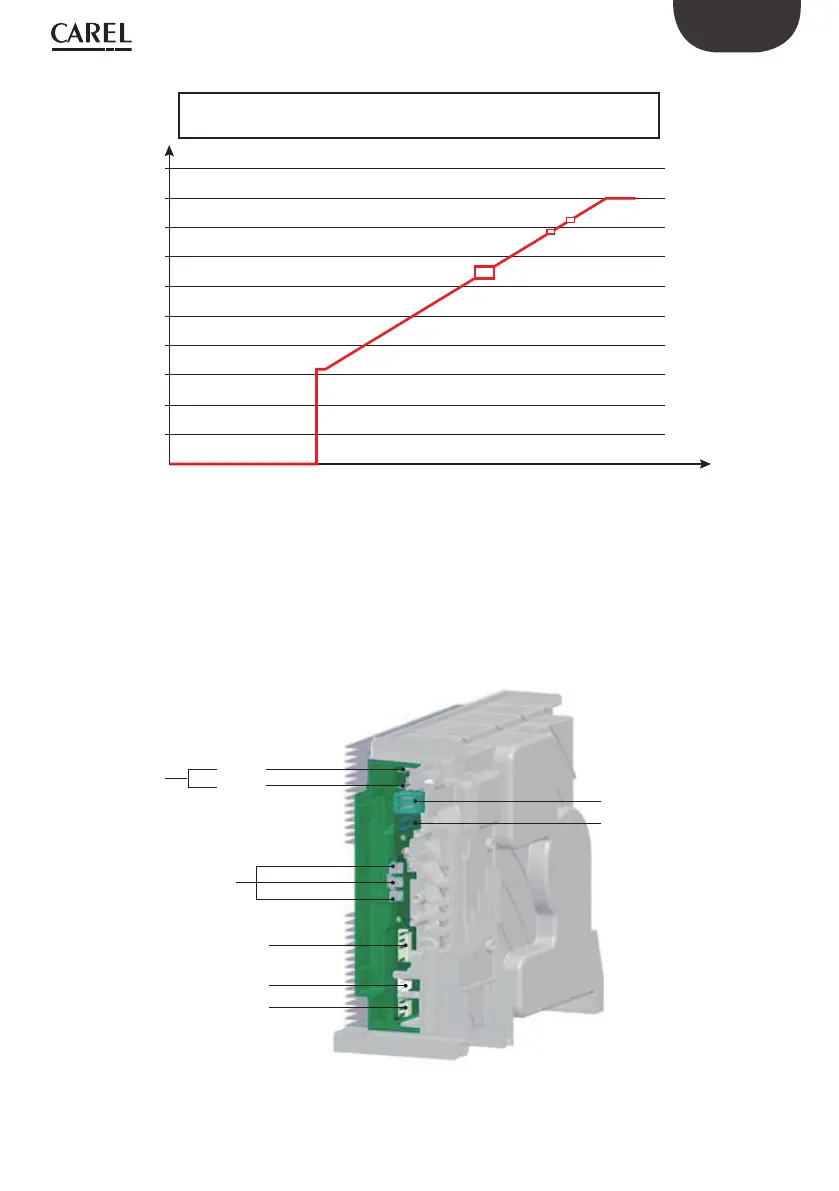

La velocità del compressore seguirà il segnale di frequenza di ingresso, secondo la seguente relazione:
Velocità del compressore (giri/min)~ Segnale di frequenza (Hz) x30
Fig. 1.c
Le discontinuità nella frequenza di azionamento (box rossi soprastanti) sono gestite direttamente dall'inverter.
Non sono note al controllo.
Inverter
Il seguente schema mostra come e dove collegare l'inverter. Consultare il manuale d'uso Embraco per istruzioni
su come collegare correttamente inverter e compressore.
Fig. 1.d
CN101
CN102
Connettori
alimentazione AC
connectors
CN104
Connettori di messa a terra
di sicurezza
CN100
Connettori OLP
CN103
Connettori EMI
CN400
Connettori motore
CN700
Input segnale controllo di frequenza
CN600
Comunicazione seriale
