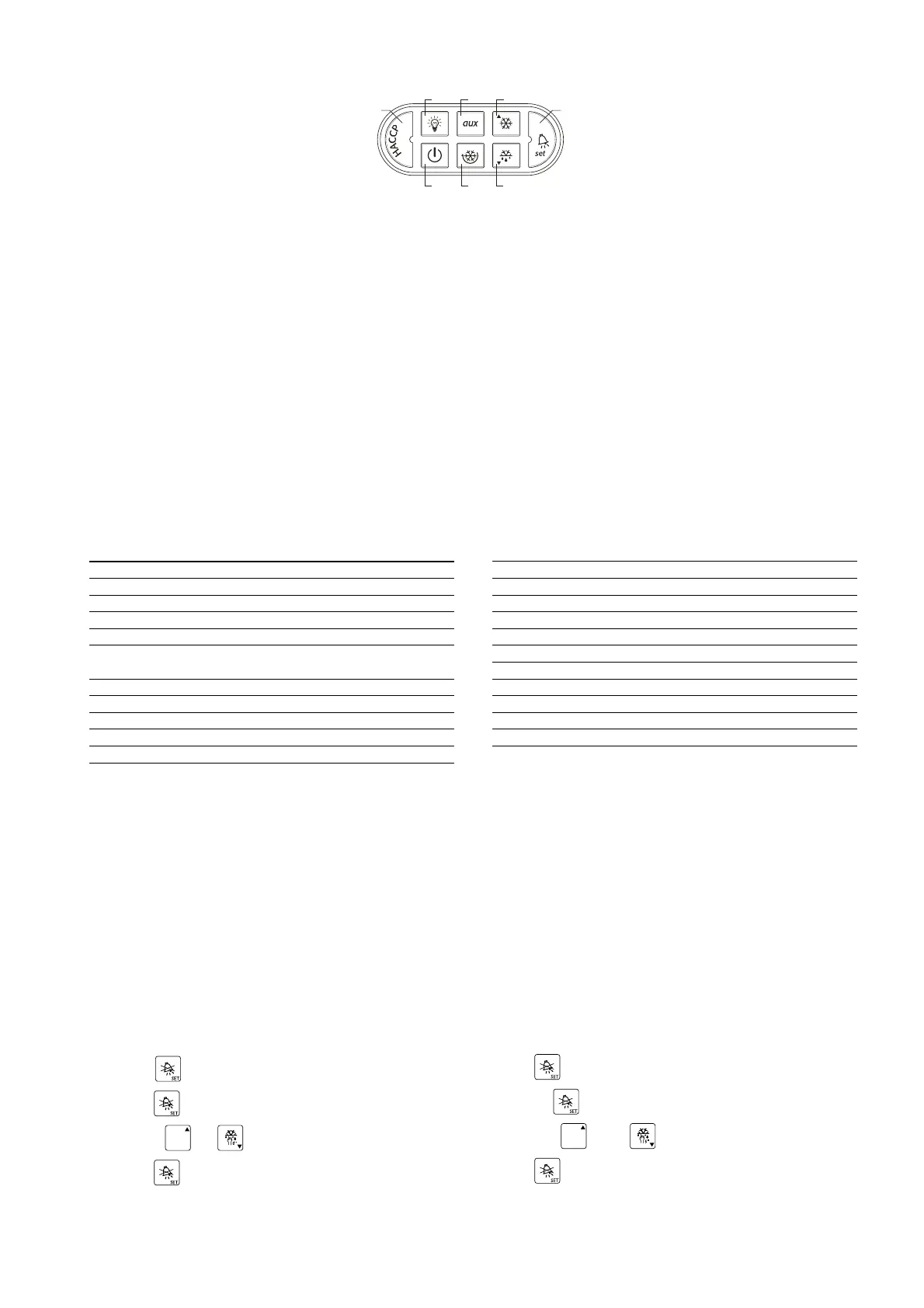

Indicazioni di funzionamento sulla tastiera e comandi su tasto
1 segnalaz. e reset per HACCP (LED rosso);
tasto premuto per 5 s;
2 segnalaz. e attivaz. LUCE; tasto premuto per 1 s;
3 segnalaz. e attivaz. ON/OFF; tasto premuto per 5 s;
4 segnalaz. e attivaz. AUX; tasto premuto per 1 s;
5 segnalaz. e attivaz. CICLO-CONTINUO; tasto
premuto per 5 s;
6 segnalaz. COMPRESSORE ON;
7 segnal. e attivaz. DEFROST; tasto premuto per 5 s;
8 segnalaz. e tacitazione ALLARME.
Lo stato di lampeggio indica una richiesta di attuazione
non eseguibile fino allo scadere delle temporizzazioni che lo ritardano.
I tasti 6, 7 e 8 sono utilizzati anche per le funzioni di visualizzazione ed
impostazione parametri.
3. Descrizione dei parametri di configurazione
3.1 Classificazione dei parametri
I parametri, oltre che divisi in relazione al TIPO, sono raggruppati in
categorie logiche individuate dalle lettere iniziali dei parametri stessi. Di
seguito vengono riportate le categorie esistenti con significato e lettere
identificatrici.
Famiglia Descrizione
St set point
/ parametri relativi alla gestione della sonda di temperatura
A parametri relativi alla gestione degli allarmi
c parametri relativi alla gestione del compressore
d parametri relativi allo gestione dello sbrinamento
F parametri relativi alla gestione dei ventilatori di
evaporazione
H parametri generali di configurazione
L parametri relativi alla luce / gestione ON/OFF / altri
r parametri relativi alla regolazione di temperatura
I / S parametri configurazione LAN
t parametri relativi alla gestione eventi orologio / HACCP
3.1.1 Modifica
Gli strumenti della serie MCS sono gestiti da un microprocessore che
permette di adattare il funzionamento del controllore alle effettive
esigenze di regolazione, e, a tale scopo, sono previsti opportuni
parametri di funzionamento, raggruppati in due livelli:
• parametri di uso frequente (indicati con la lettera F);
• parametri di configurazione (indicati con la lettera C).
La selezione di questi ultimi è protetta da un opportuno codice
(PASSWORD), per impedire manomissioni indesiderate.
I parametri sono modificabili da tastiera frontale e, nel caso siano
previste le opportune opzioni, da seriale.
3.1.2 Modifica del set point
Sullo strumento è impostato un set point di 4 °C ma può essere
modificato come segue:
• premendo per 1 s compare a display St;
• premendo si visualizza il valore e per incrementare o diminuire
il valore con e/o fino a raggiungere il valore desiderato;
• premendo nuovamente si registra il valore e viene visualizzata
la temperatura letta.
Indication on the display and button commands
1 HACCP signal and reset (red LED); button pressed
for 5 s;
2 LIGHT signal and activation; button pressed for 5 s;
3 ON/OFF signal and activation; button pressed for 5 s;
4 AUX signal and activation; button pressed for 1 s;
5 CONTINUOUS-CYCLE signal and activation; button
pressed for 5 s;
6 compressor ON signal;
7 DEFROST signal and activation; button pressed
for 5 s;
8 ALARM signal and silencing.
The blinking status means that the corresponding function is delayed
by a timed routine.
The buttons 6, 7, 8 are used for the display and parameter set functions.
3. Description of the configuration parameters
3.1 Classification of the parameters
The parameters, as well as being divided by TYPE, are also grouped
into logical categories identified by the fist letters of the parameters
themselves. Following is a list of the existing categories, with the
meaning and identifying letters.
Family Description
St set point
/ temperature probe management parameters
A alarm management parameters
c compressor management parameters
d defrost management parameters
F evaporator fan management parameters
H general configuration parameters
L light / ON/OFF management / other parameters
r temperature control management parameters
I / S LAN configuration parameters
t clock / HACCP event management parameters
3.1.1 Modification
The MCS series instruments are managed by a microprocessor that
adapts the operation of the controller to the effective requirements.
For this purpose, a number of operating parameters are available and
have been grouped into two levels:
• frequently-used parameters (indicated by the letter F);
• configuration parameters (indicated by the letter C).
The latter are protected by a special code (PASSWORD) to prevent
unwanted tampering.
The parameters can be modified from the front keypad and, where the
required options are featured, via a serial connection.
3.1.2 Modifying the set point
The instrument features a set point of 4 °C, however this value can be
modified as follows:
• press for 1 s to display the value of the St, flashing;
• pressing displays the value, then increase or decrease the
value with and/or until reaching the desired value;
• press again to save the value and display the temperature
read.
9
MasterCella Split - cod. +030221396 rel. 1.2 - 03.12.2004
