10.3 Terminale PST
alimentazione: 12 Vdc ±10% o 24 Vac/Vdc ±10 %, 1,5 VA,
50/60 Hz ottenuta da altro controllo che
assicuri protezione ai surge e isolamento
doppio o rinforzato rispetto alla bassa
tensione o con trasformatore
cod. TRA240001 (3 VA s 24 Vac).
Distanza max. 10 m
display: 4 digit rossi a LED 7 segmenti con punto
decimale (dimens. digit 13 mm)
flag di segnalazione: 8 flag che retroilluminano i tasti
tastiera: 8 tasti in gomma siliconica
avvisatore acustico: buzzer piezoelettrico
infrared: presente
ingressi digitali: non presente
ingressi analogici: non presente
interfaccia: seriale a due fili, comunicazione 4800 bit/s
(19200), 8, N, 2. Distanza massima 10 m
indirizzo di dispositivo: selezionabile con dip-switch (default 0)
baud-rate: selezionabile con dip-switch (default 4800)
condizioni di funzionamento: -10T50 °C, <80% UR non condensante
condizioni di immagazzinam.: -20T70 °C, <80% UR
dimensioni: 36x167x31 (min. profondità incasso: 22 mm)
fissaggio: ad incasso da frontale per mezzo di viti,
placchetta frontale
grado inquinamento
ambientale: normale
grado protezione frontale: IP54 nel montaggio a pannello
classificazione secondo la
protezione contro le da integrare in apparecchiature di Classe
scosse elettriche: I e/o II
PTI dei materiali: 250 V
categoria di resistenza al
calore e al fuoco: categoria D (UL94-V0)
connessioni: morsetti a vite per cavi di sezione
min 0,5 mm
2
e max 1,5 mm
2
- connettore
ad estrazione su alimentazione e seriale
qualità: sicurezza e compatibilità elettromagnetica
per applicazioni di uso domestico ed
industriale

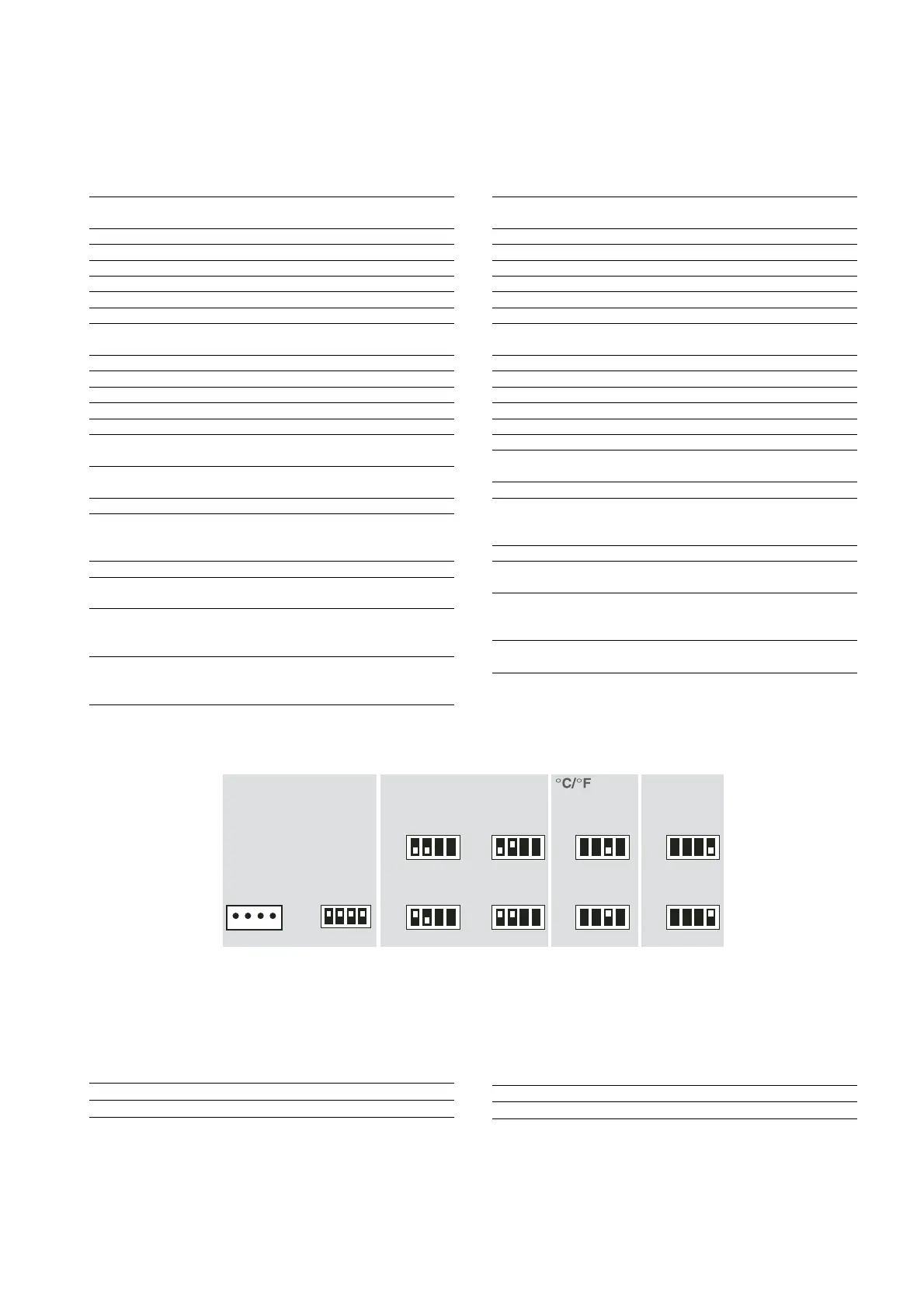

Dip Switch
10.4 Adattatore seriale RS485
condiz. di funzionamento: 0T50 °C con U.R. 90 % max.
non condensante.
condiz. di immagazzinam.: -20T70 °C con U.R. 90 % max.
grado di inquinamento: normale.
Cavo di collegamento: usare cavo twistato e schermato sezione
minima 0,5 mm
2
/ massima 1,5 mm
2
(2+schermo).
10.3 PST terminal
power supply: 12 Vdc ±10 % o 24 Vac/Vdc ±10 %,
1,5 VA, 50/60 Hz obtained by another
control that assures protection to the
surges and double insulation or
reinforced in respect of the low voltage
or with transformer cod. TRA240001
(3 VA s 24 Vac). Max. distance 10 m
display: 4 red digits with 7 segments with
decimal point (digit dimensions 13 mm)
signal flag: 8 flags that light up the buttons at the rear
keypad: 8 silicone rubber buttons
sound alarm: piezoelectric buzzer
infrared: present
digital inputs: not present
analogical inputs: not present
interface: two-wire serial, communication 4800bit/s
(19200), 8, N, 2. Max. distance 10 m
device address: it can be set with dip-switch (default 0)
baud rate: it can be set with dip-switch (default 4800)
operating conditions: -10T50 °C, <80 % rH
storage conditions: -20T70 °C, <80 % rH
dimensions: 36x167x31 (minimum housing depth: 22 mm)
fastening: front housing through screws, front plate
environmental
pollution: normal
front panel - index of protection: IP54 in the panel mounting
classification according
to protection against
electric shock: to be integrated in Class I and/or II devices
PTI of materials: 250 V
category of resistance
to heat and fire: category D (UL94-V0)
connections: screw clamps for section cables min.
0,5mm
2
e max. 1,5mm
2
- extraction
connector on power supply and serial
quality: electromagnetic safety and compatibility
for domestic and industrial applications
Dip Switch
10.4 Serial adaptor RS485
Operating temperature: 0T65 °C with r.H. 90 % max.
no condensing
Storage temperature: -20T70 °C with r.H. 90 % max.
Environmental pollution: normal.
Connections cable: utilize a shielded twiste, cable minimum
section 0.5 mm
2
/ maximum section 2.5 mm
2
(2+shield).
45
MasterCella Split - cod. +030221396 rel. 1.2 - 03.12.2004
