10.2 Terminale MTST
alimentazione: 12 Vdc ±10% o 24 Vac/Vdc ±10%, 4 VA,
50/60 Hz. Distanza max. 250 m
display: 4 digit verdi a LED 7 segmenti con punto
decimale (dimensione digit 20 mm)
flag di segnalazione: 8 che retroilluminano i tasti
tastiera: 8 tasti plastici
avvisatore acustico: buzzer piezoelettrico
infrared: presente
ingressi digitali: 2 ingressi digitali a contatti puliti, corrente
di chiusura 10 mA. Distanza max. 10 m
ingressi analogici: 1 NTC (10k Ω a 25 °C, errore massimo
±1 °C, intervallo di misura -50T90 °C).
Distanza max. 10 m
interfaccia: seriale RS485, comunicazione 4800 bit/s
(19200),8,N,2. Distanza max. 250 m
indirizzo di dispositivo: selezionabile con dip-switch (default 0)
baud-rate: selezionabile con dip-switch (default 4800)
condizioni di
funzionamento: -10T50 °C, <80% UR non condensante
condizioni di
immagazzinamento: -20T70 °C, <80% UR non condensante
dimensioni: 190x160x65
fissaggio: a muro o a pannello
grado inquinamento
ambientale: normale
grado protezione
frontale: IP65
classificazione secondo
la protezione contro
le scosse elettriche: da integrare in apparecchiature di
Classe I e/o II
PTI dei materiali: 250 V
categoria di resistenza
al calore e al fuoco: categoria D (UL94-V0)
connessioni: morsetti a vite per cavi di sezione min 0,5
e max 1,5 mm
2
qualità: sicurezza e compatibilità elettromagnetica
per applicazioni di uso domestico ed
industriale
10.2 MTST terminal
power supply: 12 Vdc ±10% o 24 Vac/Vdc ±10%, 4 VA,
50/60 Hz. Max. distance 250 m
display: 4 green digits with 7 segments with
decimal point (digit dimensions 20 mm)
signal flag: 8 for the backlighting of the buttons
keypad: 8 plastic buttons
sound alarm: piezoelectric buzzer
infrared: present
digital inputs: 2 free contact digital inputs, closing current
10 mA. Max. distance 10 m
analogical inputs: 1 NTC (10k Ω a 25 °C, max. error ±1 °C,
measurement interval -50T90 °C).
Max. distance 10 m
interface: RS485 serial, communication 4800 bit/s
(19200), 8,N,2, maximum distance 250 m
device address: it can be set with dip-switch (default 0)
baud rate: it can be set with dip-switch (default 4800)
operating conditions: -10T50 °C, <80%rH not condensing
storage conditions: -20T70 °C, <80%rH not condensing
dimensions: 190x160x65
fastening: wall or panel mounting
environmental pollution: normal
front panel - index of
protection: IP65
classificat. according to
protection against
electric shock: to be integrated in Class I and/or II devices
PTI of materials: 250 V
category of resistance to
heat and fire: category D (UL94-V0)
connections: screw clamps for section cables min. 0,5
and max. 1,5 mm
2
quality: electromagnetic safety and compatibility
for domestic and industrial applications
44
MasterCella Split - cod. +030221396 rel. 1.1 - 20/12/01
1 2 3 13 1412
VL GND
RS-485
TX+GND TX- Dip-Switch
MTST
15 16 1718 19
ID1
ID2
Input digitali
programmabili
Sonda
ambiente
1 234
ON
OFF
1 2 3 4
ON
OFF
1 2 3 4
ON
OFF
1 2 3 4
ON
OFF
1 2 3 4
ON
OFF
1 2 3 4
ON
OFF
1 2 3 4
ON
OFF
Address
26 (*) Centigradi / Celsius (*)
27
28
29
1 2 3 4
ON
OFF
1 2 3 4
ON
OFF
Baude Rate
4800 (*)
19200Farenheit

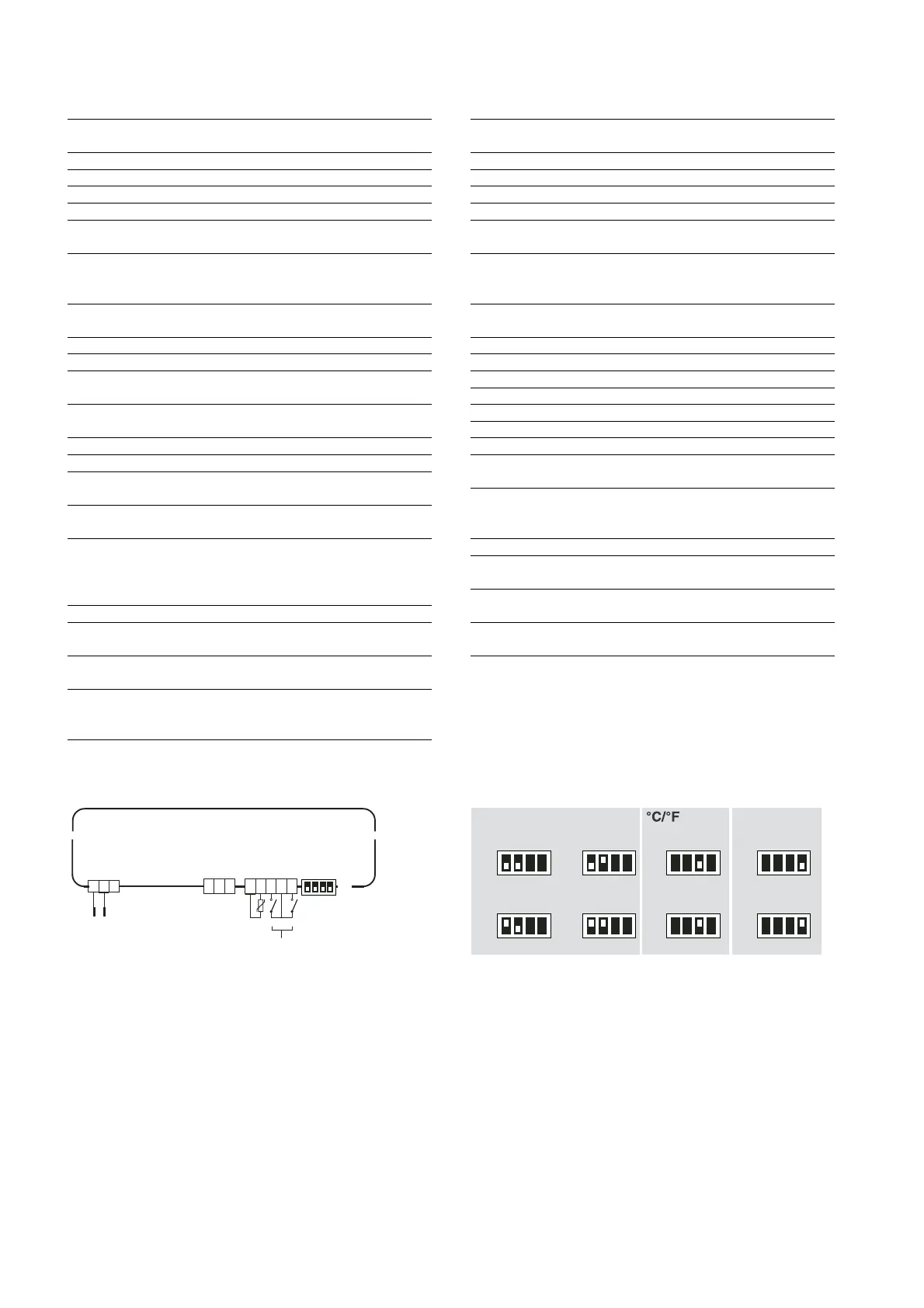

Schema di collegamento / Connection diagram Dip Switch: default 26, °C, 4800 (*)
