Carel μPC - Connettore Valvola

11
+050001570 - 1.2 - 22.06.11
ITA

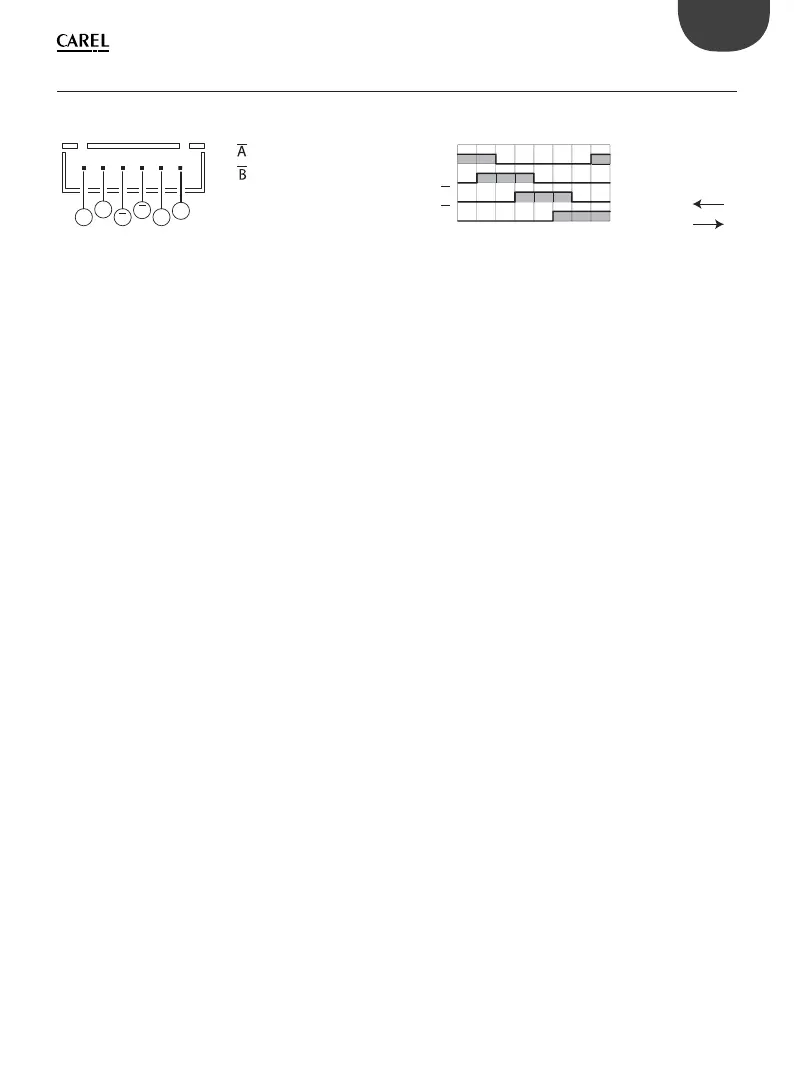

4.1 Connettore valvola
I pin del connettore valvola vanno collegati come segue:
A
COM
COM
B
A
B
A, : avvolgimento 1
A
B
A
B
open valve
close valve
B, : avvolgimento 2
COM: comune (12 Vdc ± 10%)
