3.9.1 Scheda display grafico
La scheda supporta il microprocessore, le memorie e la EPROM,
contenente il programma applicativo di gestione del display e della
tastiera. Include il connettore per la schedina seriale opzionale per
gestire la stampante (cod. PCOSERPRN0) e quello per la schedina
contenente l’orologio e i 32kB di EEPROM.

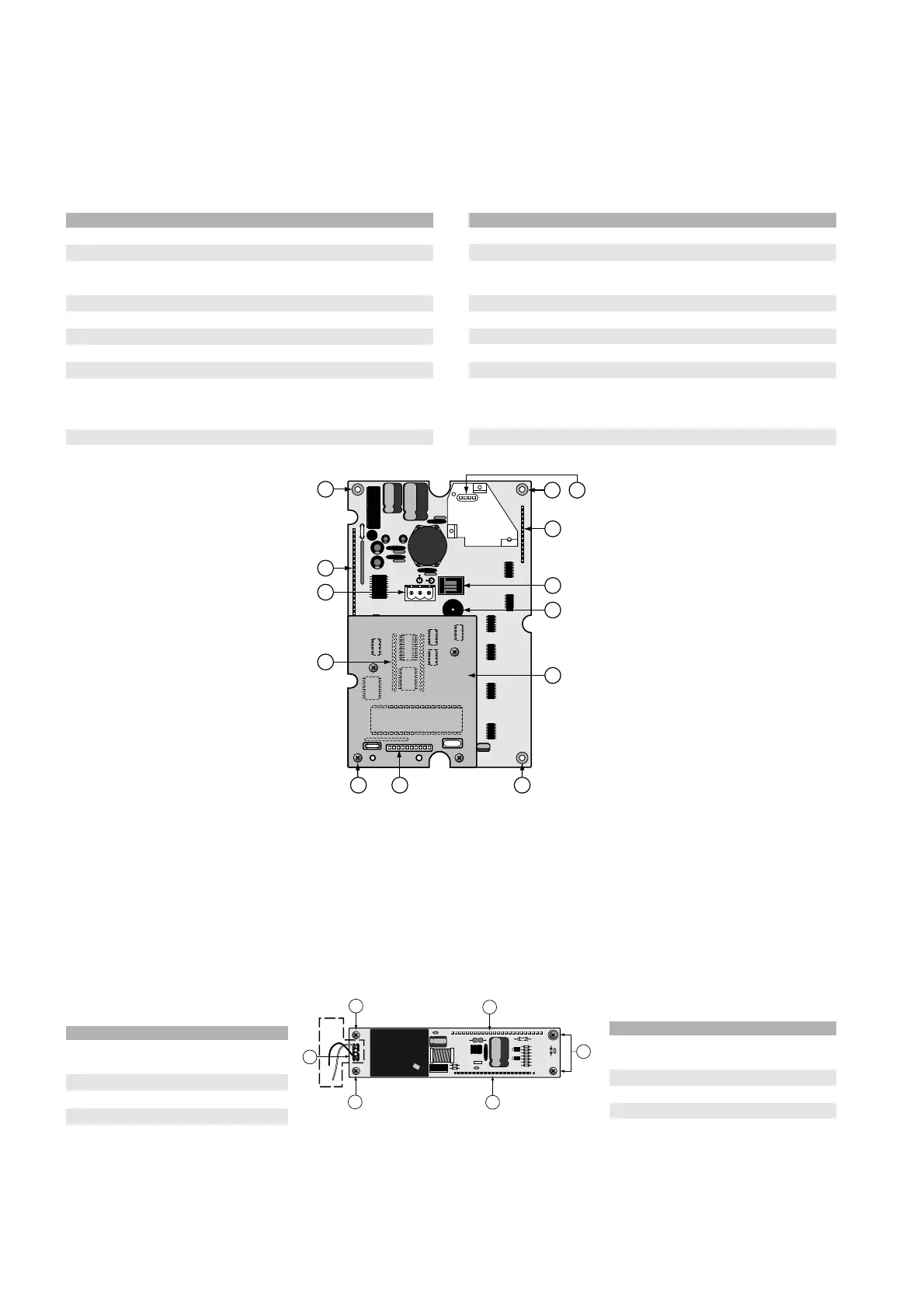

Di seguito vengono descritti i componenti del terminale con display
grafico.
n. descrizione
1 connettore alla scheda inverter e di gestione segnali per il display
2 connettore per scheda opzionale stampante
3 connettore telefonico per collegamento terminale al pCO
1
(PCOB*21) o al derivatore TCONN6J000
4cicalino per segnalaz. acustica degli allarmi
5fori di fissaggio metallizzati
6 connettore per collegamento alla scheda tastiera aggiuntiva
7 EPROM programma e direzione/verso di montaggio
8 connettore per scheda orologio tempo reale/32 kB EEPROM
9 connettore per alimentazione, da utilizzare sempre con
PCOI00PGL0 e per distanze superiori a 50 metri per il
PCOT00PGH0 (sezioni: da min 0,5 mm
2
a max. 2,5 mm
2
)
10 schermo di protezione
Tab. 3.9.1.1
3.9.2 Scheda inverter per alimentazione della lampada
fluorescente (CFL) del display e connessione al pCO
1
Questa scheda consente di alimentare la lampada fluorescente di
retro-illuminazione del display e permette al controllore di pilotare
correttamente il display usato.
La lampada fluorescente è presente solo nel modello PCOI00PGLO
240x128 pixel.
n. descrizione
1 connessione al pCO display per il
modello PCOI00PGL0
2 connessione al display (LCD)
3 connessione alla lampada
4fori di fissaggio
Tab. 3.9.2.1
AVVERTENZA: L’area tratteggiata in Fig. 3.9.2.1 indica una zona ad
alta tensione (circa 360 Vac); evitare nel modo più assoluto di toccarla
con le dita o altri utensili conduttivi.
3.9.1 Graphic display board
The board supports the microprocessor, the memory and the EPROM
that stores the application program for managing the display and the
keypad. It also includes a connector for the optional serial card for
printer management (code PCOSERPRN0) and for the card containing
the clock and the 32kB EEPROM.The components of the terminal with
graphic display are listed below.
no. description
1 connector to the inverter and signal management card for the display
2 connector for optional printer card
3telephone connector for connecting the terminal to the pCO
1
(PCOB*21) or to the shunt TCONN6J000
4buzzer for audible alarm signals
5metal-plated mounting holes
6 connector for connection to an additional keypad card
7 EPROM program and mounting/direction orientation
8 connector for real time clock/32kB EEPROM card
9power connector, always used with PCOI00PGL0 and for distances
over 50metres for the PCOT00PGH0 (cross-sections: from min
0.5mm
2
to max. 2.5mm
2
)
10 protective shield
Table 3.9.1.1
3.9.2 Inverter card for powering the fluorescent light on the
display (CFL) and connecting to the pCO
1
This card provides power to the fluorescent back-lighting on the display
and allows the main board to correctly control the display used.
The fluorescent light is available only on model PCOI00PGLO,
240x128 pixels.
no. description
1 connection to the pCO display for
model PCOI00PGL0
2 connection to the display (LCD)
3 connection to the light
4mounting holes
Table 3.9.2.1
WARNING: The dashed area in Fig. 3.9.2.1 indicates a high voltage
zone (around 360Vac); do not in any circumstances touch this area
with your fingers or with conducting tools.
pCO
1
manual - cod. +030221840 rel. 1.0 - 09/07/02
18
1
5
5 8
5
10
4
3
6
9
7
5 2
Fig. 3.9.1.1
F
.
1
.
ERG INC
PS-E1715
9549E
1nK400
RB59H3
3
2
1
4
4
4
Fig. 3.9.2.1
