Carel pCO1 User Manual

6.7 Scheda per stampante seriale per terminale grafico
PCOSERPRN0
La scheda stampante è un una scheda opzionale solo per i modelli del
terminale pCO
1
grafico (cod. PCOI00PGL0 e PCOT00PGH0). Essa
consente di interfacciarsi ad una stampante esterna: la scelta dei dati
da stampare e tutte le proprietà della stampa dipendono dal particolare
programma applicativo presente nella EPROM del terminale grafico.
Tipologia del cavo seriale per stampante
Caratteristiche ed impostazioni porta della stampante seriale per
la scheda su display grafico
Stampante grafica a matrice di punti, Epson compatibile, con
interfaccia seriale RS232.
• baud-rate: 19200
• parità: nessuna
• bit di stop: 1 o 2
• bit dati: 8
• protocollo: handshake hardware
6.7 Serial printer card for graphic terminal, PCOSERPRN0
The printer card is an optional card only for the pCO
1
graphic terminal
models (code PCOI00PGL0 and PCOT00PGH0). It is used to interface
with an external printer: the choice of data to print and the print
properties depend on the application program contained in the EPROM
on the graphic terminal.

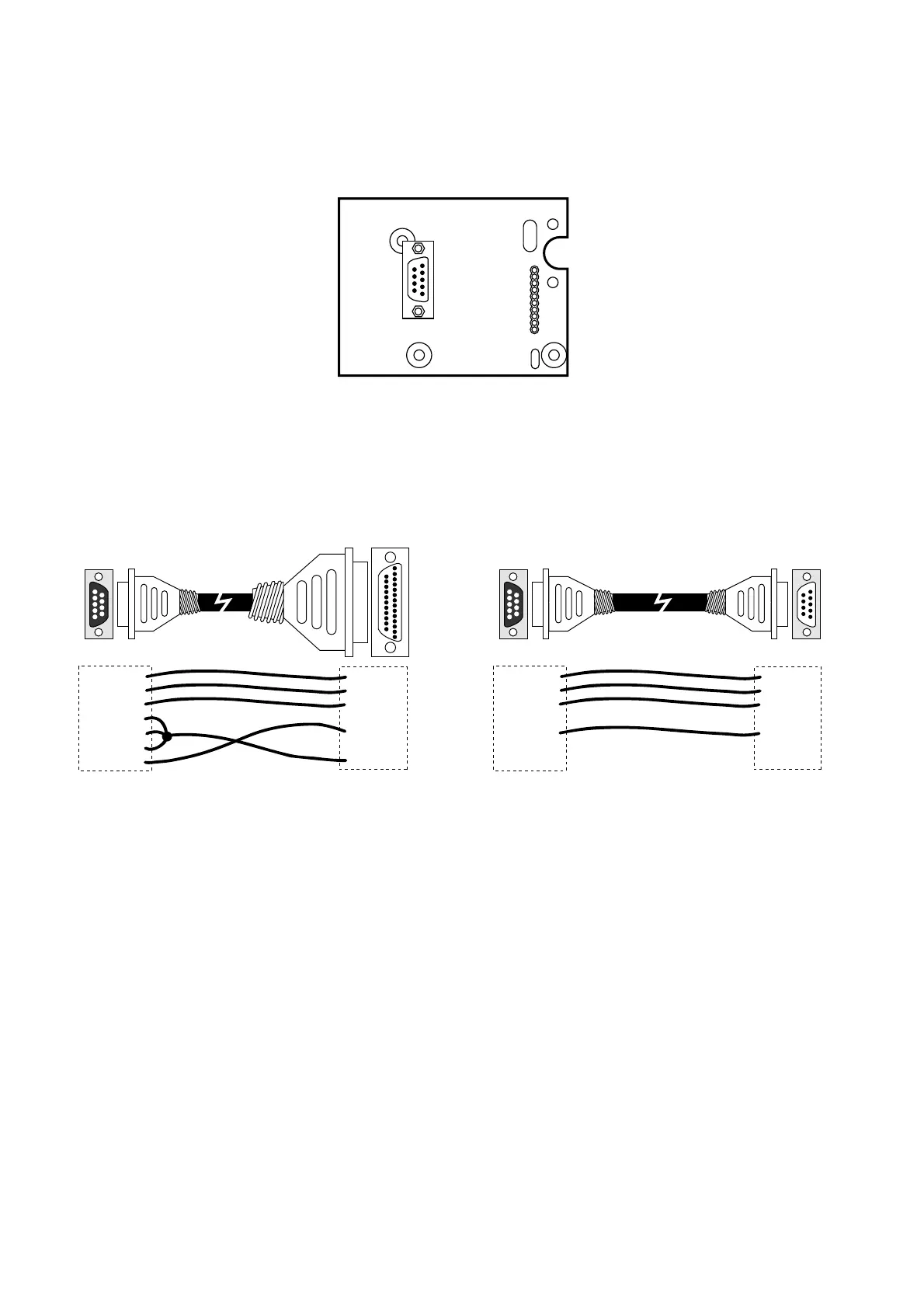

Type of serial cable for the printer
Characteristics and settings of the serial printer port on the card
for graphic display
Graphic dot matrix printer, Epson compatible, with RS232 serial
interface.
• baudrate: 19200
• parity: none
• stop bits: 1 or 2
• data bits: 8
• protocol: hardware handshake
40
pCO
1
manual - cod. +030221840 rel. 1.0 - 09/07/02
Fig. 6.7.1
Connettore 9 poli
femmina, lato pCO
9-pole female
connector, pCO side
Connettore 25 poli
maschio, lato stampante
25-pole male
connector, printer side
RX 2
TX 3
GND 5
CTS 8
DRS 6
CD 1
DTR 4
2
3
7
5
6
8
20
Connettore 9 poli
femmina, lato stampante
9-pole female
connector, printer side
Connettore 9 poli
maschio, lato stampante
9-pole male
connector, printer side
RX 2
TX 3
GND 5
CTS 8
DRS 6
CD 1
DTR 4
3
2
5
4
Fig. 6.7.2
