Carrier Type C User Manual

I - 4
Comando elettronico tipo C
Funzioni “ponticelli” (microinterruttori)
Ponticello 1
In posizione di contatto aperto permette l’attivazione della funzione
antigelo (
).
Ponticello 2
In posizione di contatto aperto consente il funzionamento del
ventilatore alla velocità selezionata anche quando è stata raggiunta
le temperatura di set-point.
Ponticello 3
In posizione di contatto aperto limita il campo di regolazione della
manopola temperatura secondo i seguenti limiti:
Raffrescamento: temperatura minima selezionabile: 23°C.
Riscaldamento: temperatura massima selezionabile: 21°C.
Ponticello 4
In posizione di contatto aperto consente di attivare il ventilatore
ad intervalli regolari di tempo anche quando è stata raggiunta la
temperatura di set-point (Air sampling).
&RQÀJXUD]LRQL´SRQWLFHOOLµPLFURLQWHUUXWWRUL
Ponticello 1
Chiuso $QWLJHOR
) disabilitato.
Aperto $QWLJHOR
) abilitato.
Ponticello 2
Chiuso Ventilazione controllata dal termostato.
Aperto Ventilazione continua.
Ponticello 3
Chiuso Blocco temperature disattivato.
Aperto Blocco temperature attivato.
Ponticello 4
Chiuso ´$LU6DPSOLQJµGLVDWWLYDWR.
Aperto ´$LU6DPSOLQJµDWWLYDWR.
Ponticello 5
Nessuna funzione per questo modello
Ponticello 6, 7 e 8
La posizione di questi ponticelli regola la tensione di pilotaggio del
motore. Una tensione più alta indica una superiore velocità del
ventilatore. La selezione viene eseguita in accordo alla seguente tabella:
Comando
127$/DFRQÀJXUD]LRQHGLIDEEULFDqFRQWXWWLLSRQWLFHOOLLQ
posizione di chiuso.

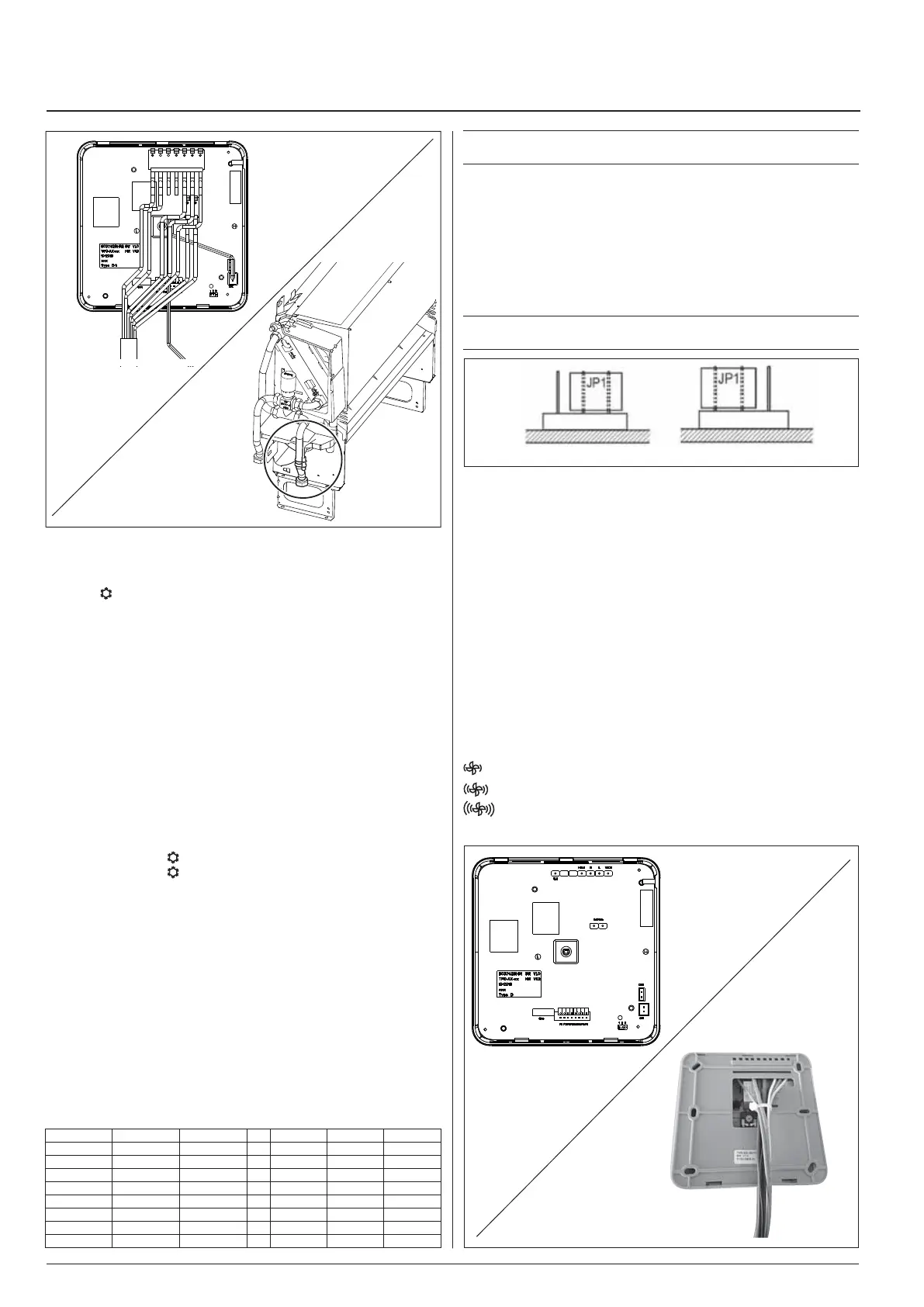

Utilizzo del sensore di temperatura
Sensore Interno: E’ utilizzato in tutte le installazioni in cui il comando
è montato a parete. Per attivarlo, chiudere il jumper JP1 come indicato
PGNNCſIWTC#GUWNNCUGTKITCſCFGNNCUEJGFCGNGVVTQPKEC
Sensore Remoto: E’ utilizzato in tutte le installazioni in cui il
comando è installato sull’unità. E’ posizionato sul ritorno dell’aria, in
prossimità del ventilatore. Per attivarlo, chiudere il jumper JP1 come
KPFKECVQPGNNCſIWTC$GUWNNCUGTKITCſCFGNNCUEJGFCGNGVVTQPKEC
127$3HUFRQÀJXUD]LRQHGLIDEEULFDLOVHQVRUHDWWLYRqLO
sensore interno.
6HJQDOD]LRQLGLDJQRVWLFKH
Vengono evidenziate le seguenti situazioni di allarme:
Sensori difettosi: il LEDURVVRODPSHJJLDPossibili cause:
ŖUGPUQTGKPVGTPQKPVGTTQVVQQKPEQTVQEKTEWKVQ
ŖUGPUQTGVGORGTCVWTCCESWCKPVGTTQVVQQKPEQTVQEKTEWKVQ
(UUDWDFRQÀJXUD]LRQH
Il LEDYHUGHODPSHJJLDDGLQWHUvalli di 0,25 secondi.
6CNGUKVWC\KQPGUKXGTKſECSWCPFQ
ŖPGNEQOCPFQGPVTCODKKUGIPCNKFKECODKQUVCIKQPCNG
CENTRALIZZATO “RC e RH” sono abilitati.
Autotest
La funzione “Autotest” viene attivata tenendo premuto il pulsante
cambio stagionale e contemporaneamente premendo per tre volte
il tasto di selezione delle velocità entro 1 secondo. In questo modo
ÂRQUUKDKNGXGTKſECTGNŏCEEGPUKQPGFKVWVVGNGWVGP\G+NLED blu e il
LED rosso iniziano a lampeggiare. Le varie utenze saranno attivate
per 10 secondi ciascuna, nel seguente modo:
bassa velocità ventilatore.
media velocità ventilatore.
alta velocità ventilatore.
CV elettrovalvola acqua fredda.
Jumper 1 Jumper 2 Jumper 3 LOW MID HIGH
Chiuso Chiuso Chiuso
Æ
2V 6V 10V
Chiuso Chiuso Aperto
Æ
2V 4V 6V
Chiuso Aperto Chiuso
Æ
6V 8V 10V
Chiuso Aperto Aperto
Æ
2V 3V 4V
Aperto Chiuso Chiuso
Æ
8V 9V 10V
Aperto Chiuso Aperto
Æ
5V 6V 7V
Aperto Aperto Chiuso
Æ
4V 6V 8V
Aperto Aperto Aperto
Æ
3V 6V 9V
)LJ
)LJ
321
321
)LJ$ )LJ%Sensore interno Sensore remoto
)LJ
)LJ
