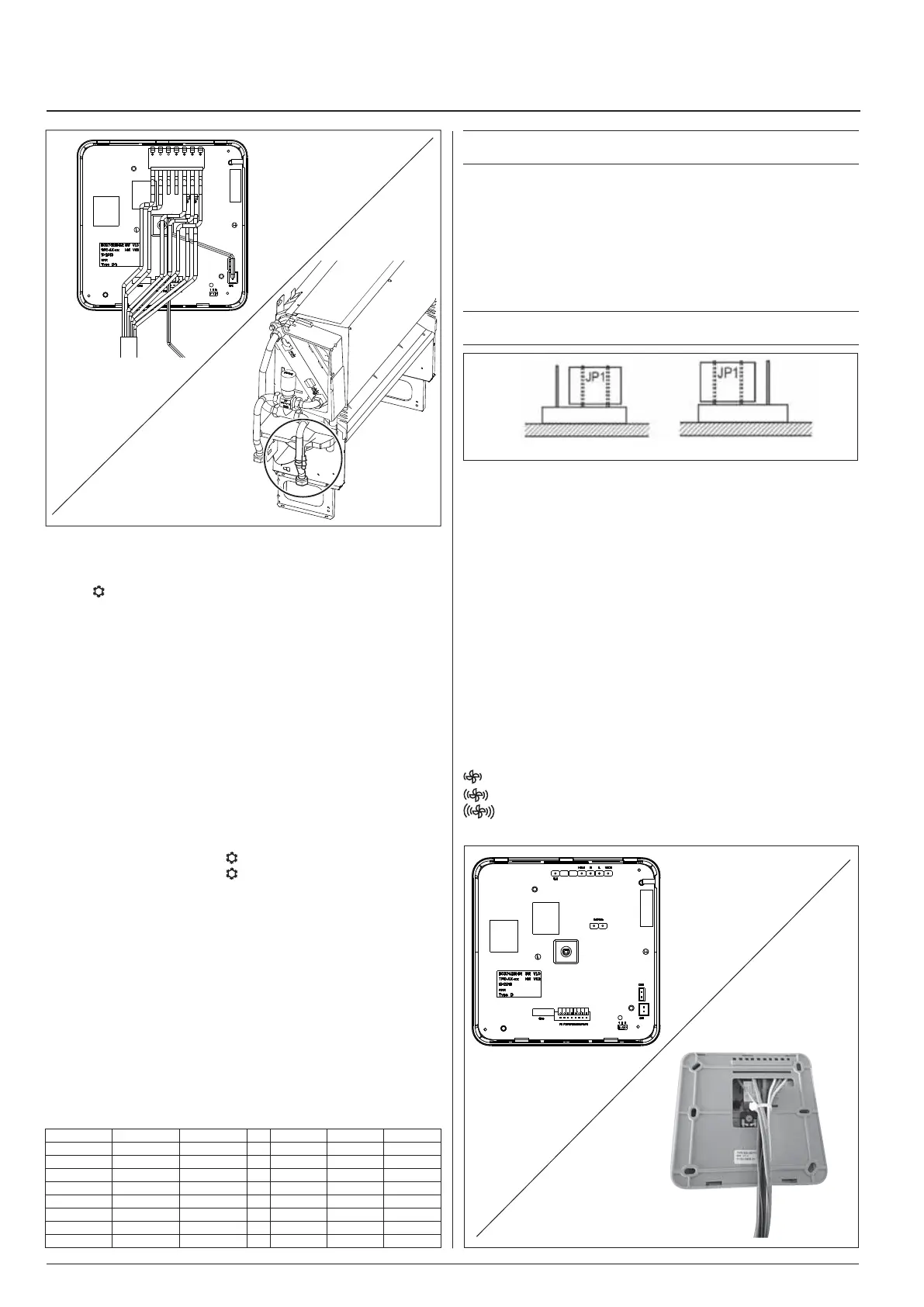

Carrier Type C User Manual

F - 4
Commande électronique Type C
Fonction « shunts » (micro-interrupteurs)
Shunt 1
Dans la position de contact ouvert, permet l'activation de la fonction
antigel (
).
Shunt 2
Dans la position de contact ouvert, permet le fonctionnement
du ventilateur à la vitesse sélectionnée même après que la
température de consigne a été atteinte.
Shunt 3
Dans la position de contact ouvert, limite la plage de régulation du
bouton de température selon les limites suivantes :
Refroidissement : température minimale sélectionnable : 23°C.
Chauffage : température maximale sélectionnable.
Shunt 4
Dans la position de contact ouvert, permet d'activer ventilateur à
intervalles de temps réguliers même après que la température de
consigne a été atteinte (Air sampling).
&RQÀJXUDWLRQV©VKXQWVªPLFURLQWHUUXSWHXUV
Shunt 1
Fermé Protection antigel (
) désactivée.
Ouvert Protection antigel (
) activée.
Shunt 2
Fermé Ventilation pilotée par le thermostat.
Ouvert Ventilation continue.
Shunt 3
Fermé Blocage température désactivée.
Ouvert Blocage température activée.
Shunt 4
Fermé Échantillonnage d’air désactivé.
Ouvert Échantillonnage d’air activé.
Shunt 5
Aucune fonction pour ce modèle
Shunts 6, 7 et 8
La position de ces shunts règle la tension de pilotage du moteur. Une
tension plus haute indique une vitesse supérieure du ventilateur.
La sélection est réalisée sur la base du tableau ci-dessous :
Commande
127(/DFRQÀJXUDWLRQGXVLQHPHWWRXVOHVVKXQWVHQ
position fermé.
Emploi de la sonde de température
Sonde intérieure: Utilisé dans toutes les installations où le boîtier de
commande est monté au mur. Pour l'activer, fermer le cavalier JP1 comme
KPFKSWÃFCPUNCſIWTG#GVUWTNCUÃTKITCRJKGFGNCECTVGÃNGEVTQPKSWG
Sonde à distance: Elle est utilisée dans toutes les installations où la
commande est installée sur l’unité. La sonde est positionnée sur le retour
d’air, à proximité du ventilateur. Pour l'activer, fermer le cavalier JP1 comme
KPFKSWÃFCPUNCſIWTG$GVUWTNCUÃTKITCRJKGFGNCECTVGÃNGEVTQPKSWG
127(3RXUODFRQÀJXUDWLRQGXVLQHOHFDSWHXUDFWLIHVWOH
capteur interne.
Voyants de diagnostic
L’alarme est déclenchée dans les situations suivantes :
Sondes défectueuses : la LED rouge clignote.
Causes possibles :
Ŗ&ÃHCKNNCPEGQWEQWTVEKTEWKVFGNCUQPFGKPVGTPG
Ŗ&ÃHCKNNCPEGQWEQWTVEKTEWKVFGNCUQPFGFGVGORÃTCVWTGFŏGCW
&RQÀJXUDWLRQLQFRUUHFWH
La LED verte clignote à intervalles de 0,25 seconde.
Cela se produit lorsque :
Ŗ&CPUNCEQOOCPFGNGUUKIPCWZFWU[UVÂOGFGEQOOWVCVKQPÃVÃ
hiver centralisée “RC et RH” sont activés.
Test automatique
Pour activer la fonction « Autotest », il faut maintenir enfoncé le bouton de
EJCPIGOGPVFGUCKUQPGVUKOWNVCPÃOGPVCRRW[GTVTQKUHQKUUWTNCVQWEJG
de sélection de vitesse en moins de 1 seconde. Cette fonction permet de
XÃTKſGTSWGVQWUNGUXGPVKNQEQPXGEVGWTUUGOGVVGPVEQPXGPCDNGOGPVGP
marche. Les LED bleu et rouge se mettent à clignoter. Chaque unité sera
activée pendant 10 secondes dans l’ordre suivant:
Vitesse lente du ventilateur.
 8KVGUUGOQ[GPPGFWXGPVKNCVGWT
Vitesse rapide du ventilateur.
CV Vanne d’eau froide motorisée.
Cavalier 1 Cavalier 2 Cavalier 3 LOW MID HIGH
Fermé Fermé Fermé
Æ
2V 6V 10V
Fermé Fermé Ouvert
Æ
2V 4V 6V
Fermé Ouvert Fermé
Æ
6V 8V 10V
Fermé Ouvert Ouvert
Æ
2V 3V 4V
Ouvert Fermé Fermé
Æ
8V 9V 10V
Ouvert Fermé Ouvert
Æ
5V 6V 7V
Ouvert Ouvert Fermé
Æ
4V 6V 8V
Ouvert Ouvert Ouvert
Æ
3V 6V 9V
Fig. 6
Fig. 7
321
321
Fig. A Fig. BSonde intérieure Sonde à distance
Fig. 8
Fig. 9
