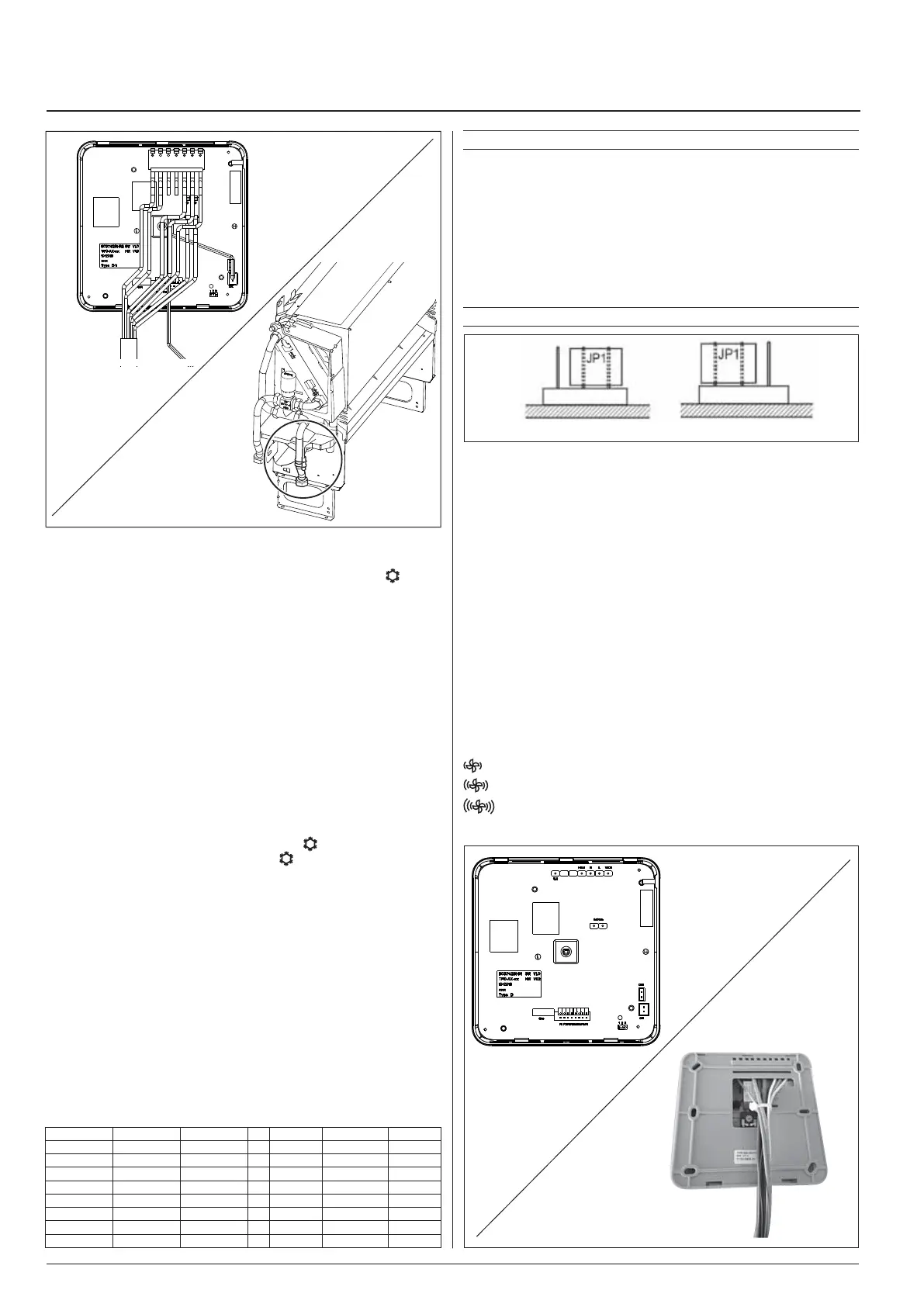

NL - 4
Elektronische regelaar Type C
"Dip-schakelaar" functies (microschakelaars)
Dip-schakelaar 1
In open contact positie, laat dit toe de functie vorstbescherming (
) te
activeren.
Dip-schakelaar 2
In de open contact positie laat dit de werking van de ventilator toe aan de
geselecteerde snelheid zelfs als de ingestelde toptemperatuur bereikt is.
Dip-schakelaar 3
In open contact positie, beperkt dit het bereik van de temperatuur selectie
knop volgens de volgende limieten:
Koelen: temp. mín seleccionável: 23°C.
Verwarmen: temp. máx. seleccionável: 21°C.
Dip-schakelaar 4
In open contact positie, laat dit toe de ventilator preiodiek te activeren zelfs
als de ingestelde toptemperatuur bereikt is (luchtmonster).
'LSVFKDNHODDUFRQÀJXUDWLH
(microschakelaars)
Dip-schakelaar 1
Gesloten vorstbeveiliging niet geactiveerd (
).
UIT vorstbeveiliging geactiveerd (
).
Dip-schakelaar 2
Gesloten ventilatie geregeld door thermostaat
UIT permanente ventilatie
Dip-schakelaar 3
Gesloten temperatuurblok niet geactiveerd
UIT temperatuurblok geactiveerd
Dip-schakelaar 4
Gesloten luchtbemonstering niet geactiveerd.
UIT luchtbemonstering geactiveerd.
Dip-schakelaar 5
Geen functie voor dit model.
Dip-schakelaars 6, 7 en 8
De positie van deze dip-schakelaars reguleert de de stroom van de
bedieningseenheid van de motor. Een hoger voltage komt overeen met
een hogere snelheid van de ventilator. De selectie gebeurt volgens de
volgende tabel:
Regelaar
OPM.: Fabrieksinstelling is met alle dip-schakelaars in gesloten positie.
Gebruik van temperatuursensor
Interne sensor: Deze wordt in alle installaties gebruikt waarvan de
regelaar aan de wand gemonteerd is. Om dit te activeren, sluit springer
,2\QCNUKPſIWWT#GPQRFG\GGHFTWMXCPJGVGNGEVTQPKUEJGDQTF
Externe sensor: Deze wordt gebruikt op alle installaties met regelkast op
de unit. De sensor bevindt zich in de retourluchtstroom, nabij de ventilator.
1OJGVVGCEVKXGTGPUNWKVURTKPIGT,2\QCNUKPſIWWT$GPQRFG\GGHFTWM
van het electronische bord.
OPM.: Fabrieksinstelling betekent een geactiveerde interne sensor.
Diagnostische waarschuwingen
De volgende alarmsituaties worden aangegeven:
Defecte sensoren: de rode LED knippert.
Mogelijke oorzaken:
ŖKPVGTPGUGPUQTQPFGTDTQMGPQHKPMQTVUNWKVKPI
Ŗ&GHGEVQHMQTVUNWKVKPIKPYCVGTVGORGTCVWWTUGPUQT
2QMXLVWHFRQÀJXUDWLH
'H*URHQH/('ÁLNNHUWHONHVHFRQGHQ
Dit gebeurt wanneer:
ŖDKLV[RGDGKFGUKIPCNGPXQQTEGPVTCNGDGFTKLHUQOUEJCMGNKPI4%GP4*
geactiveerd worden.
Autotest
&G#WVQVGUVHWPEVKGYQTFVIGCEVKXGGTFFQQTFG
seizoenomschakelingsknop ingedrukt te houden en tegelijkertijd de
snelheidsselectie knop drie keer binnen 1 seconde in te drukken. Op
deze manier kan het starten van alle ventilatorconvectoren gecontroleerd
worden. De blauwe en rode LED beginnen te knipperen. Elke unit wordt
gedurende 10 seconden in onderstaande volgorde geactiveerd:
Ventilatortoerental laag.
Ventilatortoerental midden.
Ventilatortoerental hoog.
CV Gemotoriseerde koudwaterklep
321
321
Fig. A Fig. BInterne sensor #HUVCPFUUGPUQT
Fig. 6
Fig. 7
Springer 1 Springer 2 Springer 3 LAAG MEDIUM HOOG
Gesloten Gesloten Gesloten
Æ
2V 6V 10V
Gesloten Gesloten UIT
Æ
2V 4V 6V
Gesloten UIT Gesloten
Æ
6V 8V 10V
Gesloten UIT UIT
Æ
2V 3V 4V
UIT Gesloten Gesloten
Æ
8V 9V 10V
UIT Gesloten UIT
Æ
5V 6V 7V
UIT UIT Gesloten
Æ
4V 6V 8V
UIT UIT UIT
Æ
3V 6V 9V
Fig. 8
Fig. 9
