Ηλεκτρονικό χειριστήριο τύπου C
Επίτοιχο χειριστήριο
ΧΕΙΡΙΣΤΗΡΙΟ ΤΥΠΟΥ "C"
Χειριστήριο
Το χειριστήριο χρησιμοποιείται στις δισωλήνιες εγκαταστάσεις.
Λειτουργίες
Το χειριστήριο "C” παρέχει τη δυνατότητα διατήρησης της εσωτερικής
θερμοκρασίας που ρυθμίζεται χρησιμοποιώντας το κουμπί μεταξύ 10 °C
και 30 °C.
Χειρισμός ανεμιστήρα
Χρησιμοποιήστε το κουμπί επιλογής ταχύτητας του ανεμιστήρα για να
επιλέξετε τη χειροκίνητη ή την αυτόματη λειτουργία του ανεμιστήρα.
Στη χειροκίνητη λειτουργία είναι δυνατή η επιλογή τριών ταχυτήτων
ανεμιστήρα (χαμηλή/μεσαία/υψηλή) ανάλογα με τις ανάγκες ή της
οικονομικής λειτουργίας (Economy).
Στην αυτόματη λειτουργία (Auto) η ταχύτητα του ανεμιστήρα ρυθμίζεται από ένα
μικροεπεξεργαστή στο χειριστήριο σε σχέση με την επιλεγμένη θερμοκρασία.
Κατά τη διάρκεια της εγκατάστασης είναι δυνατή η επιλογή συνεχούς
λειτουργίας του ανεμιστήρα μέσω του διακόπτη που βρίσκεται στην
ηλεκτρονική πλακέτα (βλέπε ενότητα διαμόρφωσης μικροδιακοπτών
Dip-switch). Μέσω του ειδικού αισθητήρα (προαιρετικός), είναι δυνατόν
να αποκλείσετε τον ανεμιστήρα, όταν στον τρόπο θέρμανσης η
θερμοκρασία του νερού είναι μικρότερη από 40ο C και στον τρόπο
δροσισμού είναι μεγαλύτερη από 18ο C. Οι δυο αυτές λειτουργίες
δίνουν τη δυνατότητα να επιτύχετε μεγαλύτερη άνεση κατά τη διάρκεια
της χειμερινής λειτουργίας, αποφεύγοντας ανεπιθύμητο αερισμό, ενώ
κατά τους θερινούς μήνες, επιτρέπουν να αναβοσβήνουν αυτόματα όλα
τα κονβεκτέρ με ανεμιστήρα σε συνάρτηση της θερμοκρασίας του νερού.

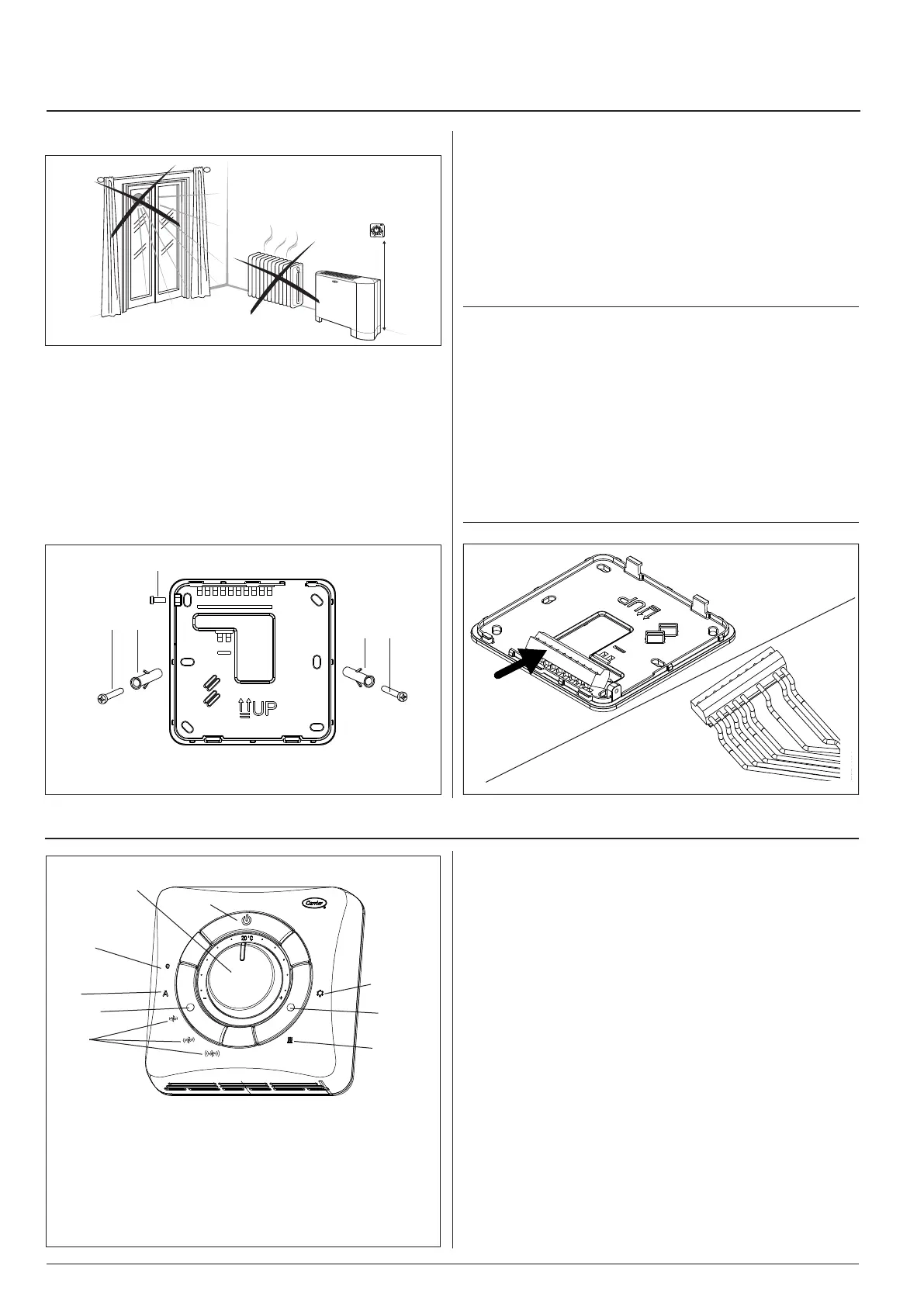

Εικ. 2
P Βίδα
Q Αγκύρωση βίδας
Τοποθέτηση
Εικ. 5
X Κουμπί ΙΣΧΥΣ (Ενεργοποίηση/Απενεργοποίηση)
Y Μπλε λυχνία LED - Λειτουργία ψύξης
Z Κουμπί FAN (Ανεμιστήρας) (Ανεμιστήρας)
[ Κόκκινη λυχνία LED - Λειτουργία θέρμανσης
\ Κουμπί ΛΕΙΤΟΥΡΓΙΑ (Τρόπος λειτουργίας)
] Πράσινη λυχνία LED - Λειτουργία εξοικονόμησης ενέργειας
^ Κουμπί θερμοκρασίας
_ Κίτρινη λυχνία LED - Επιλογέας αυτόματης ταχύτητας ανεμιστήρα
` Κόκκινες λυχνίες LED - Λειτουργία ταχύτητας ανεμιστήρα
Z
]
X
^
Y
[
\
_
`
P
QP
PQ
Εικ. 4
Εικ. 3
t ȤɀɆɋɈƇɈɁȾɋȾɕɋȾɋɈɎȾɂɉɂɊɋɔɉɂɈɊȾɋɅɔɅȺɋȺɋɈɕɎɐɆȺƇɗɋȺɈƇɈɕȺ
διέρχονται σωλήνες ή ηλεκτρικά καλώδια αλλά σε ύψος περίπου 150 cm
από το δάπεδο.
t ȤɀɆɋɈƇɈɁȾɋȾɕɋȾɋɈɎȾɂɉɂɊɋɔɉɂɈɃɈɆɋɒɊȾƇɀȼɓɑɁȾɉɅɗɋɀɋȺɑɉȾɘɅȺɋȺ
αέρα, άμεση ηλιακή ακτινοβολία ή σε ανεπαρκώς αεριζόμενους χώρους.
t șɍȺɂɉɓɊɋȾɋɀȻɕȽȺȺɊɍɒɄɂɊɀɑɊɋɀɆɒɆɐȺɉɂɊɋȾɉɔƇɄȾɌɉɒȼɂȺɆȺ
διαχωρίσετε τη μονάδα από το χειριστήριο (Εικ. 2). Στερεώστε τη
μονάδα πάνω στον τοίχο και σημαδέψτε τις οπές διάτρησης.
t ȜɂȺɆɈɕɇɋȾɅȾȽɉɒƇȺɆɈɋɂɑɈƇɓɑƇɈɌɊɀɅȺȽɓɏȺɋȾƇɉɈɀȼɈɌɅɓɆɐɑ
Αποφύγετε τη διάτρηση έχοντας ήδη τοποθετήσει τη μονάδα στον τοίχο.
t șɍȺɂɉɓɊɋȾɋȺȻɘɊɅȺɋȺɋɈɌɎȾɂɉɂɊɋɀɉɕɈɌȺɊɃɚɆɋȺɑƇɕȾɊɀɗƇɐɑ
φαίνεται στην εικόνα 3. Χωρίς να είναι τοποθετημένα τα βύσματα
του χειριστηρίου προετοιμάστε τις ηλεκτρικές συνδέσεις μεταξύ του
χειριστηρίου και του ηλεκτρικού πίνακα του κονβεκτέρ με ανεμιστήρα
όπως φαίνεται στο ηλεκτρικό σχεδιάγραμμα στην εικ. 10.
Για τη συγκεκριμένη συνδεσμολογία ανάμεσα στο χειριστήριο και
το κονβεκτέρ με ανεμιστήρα, συμβουλευθείτε το σχεδιάγραμμα που
υπάρχει στη συσκευή.
t ȝɃɋȾɄɓɊɋȾɗɄȾɑɋɂɑɊɌɆȽɓɊȾɂɑƇɉɈɑɋɈȻɘɊɅȺɋɈɌɎȾɂɉɂɊɋɀɉɕɈɌȝɂɃ
t șɍɈɘɓɎɈɌɆƇɉȺȼɅȺɋɈƇɈɂɀɁȾɕɈɂɊɌɆȽɓɊȾɂɑɅȾɋɈȻɘɊɅȺɋɈƇɈɁȾɋɔɊɋȾ
το στο αντίστοιχο περίβλημα στη μονάδα.
t ȪɋȾɉȾɚɊɋȾɋɈɎȾɂɉɂɊɋɔɉɂɈɊɋɈɆɋɈɕɎɈɎɉɀɊɂɅɈƇɈɂɚɆɋȺɑɋȺȾɂȽɂɃɒɈɘƇȺQ.
t ȫɈƇɈɁȾɋɔɊɋȾɋɈɃɒɄɌɅɅȺɋɈɌɎȾɂɉɂɊɋɀɉɕɈɌƇɒɄɂɊɋɀɁɓɊɀɋɈɌ
επανατοποθετώντας τη βίδα που είχε αφαιρεθεί πρηγουμένως (Εικ. 2).
ΣΗΜΑΝΤΙΚΟ:
t
Όλες οι συνδέσεις μεταξύ της μονάδας και του χειριστηρίου πρέπει
να τοποθετηθούν μέσα σε κατάλληλο πλαστικό σώλήνα.
t Η μεταχείριση του χειριστηρίου πρέπει να γίνεται με εξαιρετική
προσοχή. Μην αγγίζετε τα ηλεκτρονικά εξαρτήματα για να
αποφευχθεί πρόκληση ζημιάς σε αυτά.
t ȨɉɂɆɃɄȾɕɊȾɋȾɋɈɎȾɂɉɂɊɋɔɉɂɈɅɀɆɇȾɎɒɊȾɋȾɆȺȽɂȺɅɈɉɍɚɊȾɋȾɋɈɌɑ
μικροδιακόπτες (Dip-switch).
t ȫɈɃȺɄɚȽɂɈɊɘɆȽȾɊɀɑɋɀɑɅɈɆɒȽȺɑɎȾɂɉɂɊɋɀɉɕɈɌƇɉɓƇȾɂɆȺȾɕɆȺɂ
καλώδιο PVC με ελάχιστή διατομή 1 mm² ή μεγαλύτερη και πρέπει να
είναι θωρακισμένο έναντι παρεμβολών από ραδιοσυχνότητες.
t ȮɉɀɊɂɅɈƇɈɂɔɊɋȾɓɆȺɊɌɆȽȾɋɔɉȺȼɂȺɆȺȾɆɚɊȾɋȾɋȺɃȺɄɚȽɂȺȾɇɗȽɈɌ
του χειριστηρίου (
Εικ. 9).
