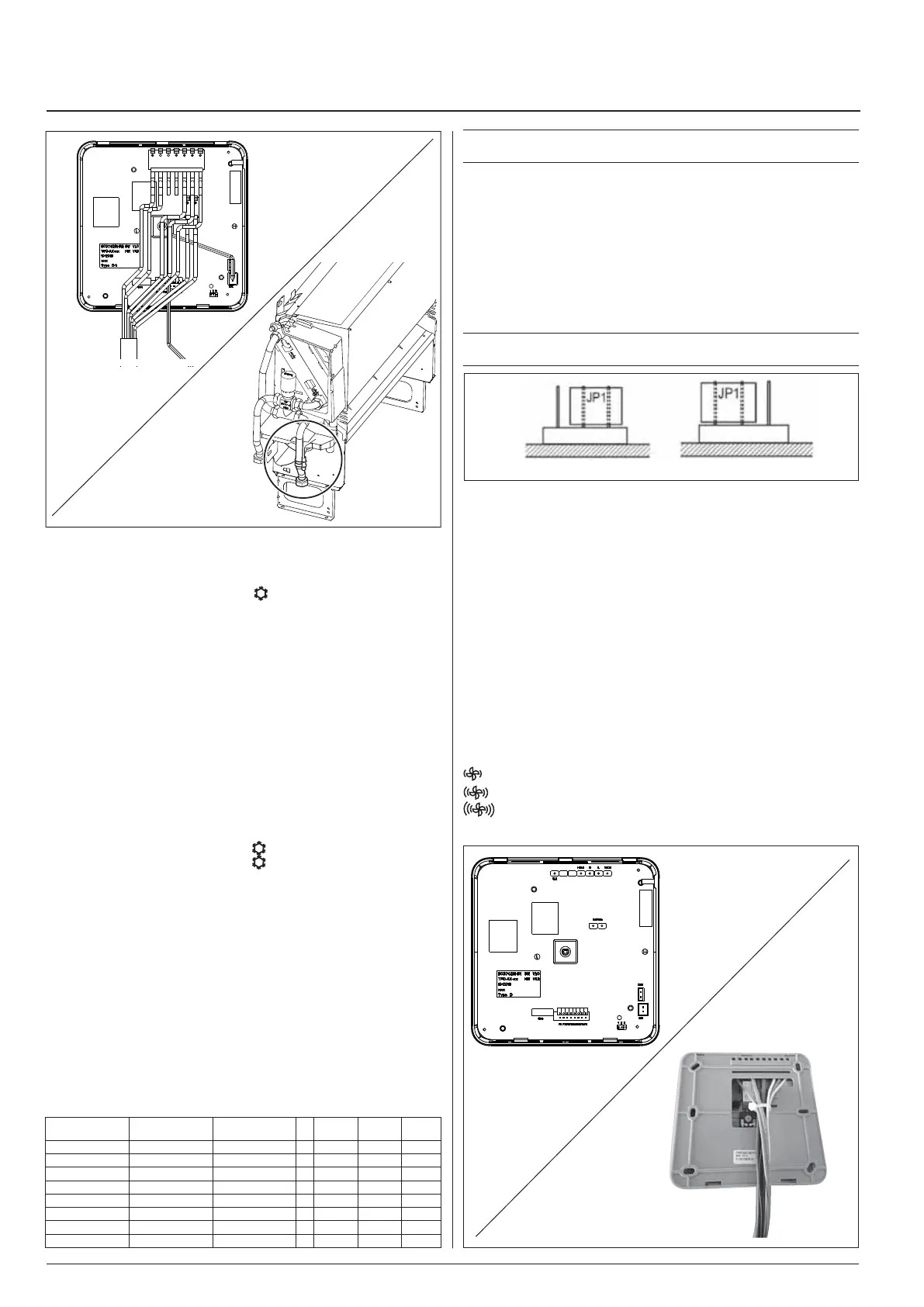

Carrier Type C - Page 30

GR - 4
Ηλεκτρονικό χειριστήριο τύπου C
Λειτουργίες μικροδιακοπτών "Dip-switch"
Μικροδιακόπτης Dip-switch 1
Στη θέση ανοικτής επαφής, παρέχεται η δυνατότητα ενεργοποίησης της
λειτουργίας αντιπαγετικής προστασίας (
).
Μικροδιακόπτης Dip-switch 2
Στη θέση ανοικτής επαφής, παρέχεται η δυνατότητα της λειτουργίας
του ανεμιστήρα στην επιλεγμένη ταχύτητα ακόμη και εάν η ρυθμισμένη
θερμοκρασία επιτευχθεί.
Μικροδιακόπτης Dip-switch 3
Στη θέση ανοικτής επαφής, περιορίζεται το εύρος του κουμπιού επιλογής
θερμοκρασίας σύμφωνα με τα ακόλουθα όρια:
Δροσισμός: ελάχιστη επιλέξιμη θερμοκρασία: 23°C.
Θέρμανση: μέγιστη επιλέξιμη θερμοκρασία: 21°C.
Μικροδιακόπτης Dip-switch 4
Στη θέση ανοικτής επαφής, παρέχεται η δυνατότητα ενεργοποίησης
του ανεμιστήρα περιοδικά ακόμη και εάν η ρυθμισμένη θερμοκρασία
επιτευχθεί (δειγματοληψία αέρα).
Διαμόρφωση μικροδιακοπτών "Dip-switch"
Μικροδιακόπτης Dip-switch 1
Κλειστό Αντιπαγετική προστασία (
) απενεργοποιημένη.
Ανοικτή Αντιπαγετική προστασία (
) ενεργοποιημένη.
Μικροδιακόπτης Dip-switch 2
Κλειστό Ο αερισμός ελέγχεται μέσω θερμοστάτη.
Ανοικτή Συνεχής αερισμός.
Μικροδιακόπτης Dip-switch 3
Κλειστό Μπλοκ θερμοκρασίας απενεργοποιημένο.
Ανοικτή Μπλοκ θερμοκρασίας ενεργοποιημένο.
Μικροδιακόπτης Dip-switch 4
Κλειστό "Δειγματοληψία αέρα" απενεργοποιημένη.
Ανοικτή "Δειγματοληψία αέρα" ενεργοποιημένη.
Μικροδιακόπτης Dip-switch 5
Καμία λειτουργία για αυτό το μοντέλο.
Μικροδιακόπτες Dip-switch 6, 7 και 8
Η θέση αυτών των μικροδιακοπτών Dip-switch ρυθμίζει το ρεύμα ελέγχου
του κινητήρα. Μια υψηλότερη τάση αντιστοιχεί σε υψηλότερη ταχύτητα του
ανεμιστήρα. Η επιλογή πραγματοποιείται σύμφωνα με τον ακόλουθο πίνακα:
Χειριστήριο
ΣΗΜΕΙΩΣΗ: Η εργοστασιακή ρύθμιση είναι όλοι οι μικροδιακόπτες
Dip-switch να βρίσκονται στην κλειστή θέση.
Χρήση του αισθητήρα θερμοκρασίας
Εσωτερικός αισθητήρας: Αυτός χρησιμοποιείται σε όλες τις εγκαταστάσεις
όπου το χειριστήριο εγκαθίσταται επί του τοίχου. Για να τον ενεργοποιήσετε,
κλείστε το βραχυκυκλωτήρα JP1 όπως φαίνεται στην εικόνα Α και στην
εκτύπωση οθόνης της ηλεκτρονικής πλακέτας.
Απομακρυσμένος αισθητήρας: Αυτός χρησιμοποιείται σε όλες τις
εγκαταστάσεις με το χειριστήριο τοποθετημένο στη μονάδα. Τοποθετείται
στον αέρα επιστροφής, κοντά στον ανεμιστήρα. Για να τον ενεργοποιήσετε,
κλείστε το βραχυκυκλωτήρα JP1 όπως φαίνεται στην εικόνα Β και στη
μεταξοτυπία της ηλεκτρονικής πλακέτας.
ΣΗΜΕΙΩΣΗ: Η εργοστασιακή ρύθμιση είναι ο εσωτερικός αισθητήρας
να είναι ενεργοποιημένος.
Διαγνωστικές προειδοποιήσεις
Εμφανίζονται οι ακόλουθες καταστάσεις συναγερμού:
Ελαττωματικοί αισθητήρες: η κόκκινη λυχνία LED αναβοσβήνει.
Πιθανές αιτίες:
t ȻɄɒȻɀɔȻɉȺɎɌɃɘɃɄɐɅȺȾɊɐɋȾɉɂɃɈɘȺɂɊɁɀɋɔɉȺ
t ȻɄɒȻɀɔȻɉȺɎɌɃɘɃɄɐɅȺȺɂɊɁɀɋɔɉȺɁȾɉɅɈɃɉȺɊɕȺɑɆȾɉɈɘ
Λανθασμένη διαμόρφωση
Η πράσινη λυχνία LED αναβοσβήνει κάθε 0,25 δευτερόλεπτα.
Αυτό συμβαίνει όταν:
t ɊɋɈɎȾɂɉɂɊɋɔɉɂɈȾɕɆȺɂȾɆȾɉȼɈƇɈɂɀɅɓɆȺɃȺɂɋȺȽɘɈɊɔɅȺɋȺȾƇɈɎɂȺɃɔɑ
εναλλαγής μέσω κεντρικού ελέγχου "RC" και "RH".
Αυτοέλεγχος
Η λειτουργία "Αυτοέλεγχος" ενεργοποιείται κρατώντας πατημένο το κουμπί
εποχιακής εναλλαγής και ταυτόχρονα πατώντας το κουμπί επιλογής ταχύτητας
τρεις φορές εντός 1 δευτερολέπτου. Με αυτό τον τρόπο είναι δυνατός ο έλεγχος
της εκκίνησης όλων των κονβεκτέρ με ανεμιστήρα. Η μπλε και η κόκκινη λυχνία
LED θα αρχίσουν να αναβοσβήνουν. Κάθε μια από τις διάφορες μονάδες θα
ενεργοποιηθεί για 10 δευτερόλεπτα με την ακόλουθη σειρά:
Χαμηλή ταχύτητα ανεμιστήρα.
Μεσαία ταχύτητα ανεμιστήρα.
Υψηλή ταχύτητα ανεμιστήρα.
CV Ηλεκτροκίνητη βαλβίδα κρύου νερού.
321
321
Εικ. A Εικ. BΕσωτερικός αισθητήρας Απομακρυσμένος αισθητήρας
Εικ. 6
Εικ. 7
Βραχυκυκλωτήρας
1
Βραχυκυκλωτήρας
2
Βραχυκυκλωτήρας
3
LOW
(Χαμηλό)
MID
(Μεσαίο)
HIGH
(Υψηλό)
Κλειστό Κλειστό Κλειστό
Æ
2V 6V 10V
Κλειστό Κλειστό Ανοικτή
Æ
2V 4V 6V
Κλειστό Ανοικτή Κλειστό
Æ
6V 8V 10V
Κλειστό Ανοικτή Ανοικτή
Æ
2V 3V 4V
Ανοικτή Κλειστό Κλειστό
Æ
8V 9V 10V
Ανοικτή Κλειστό Ανοικτή
Æ
5V 6V 7V
Ανοικτή Ανοικτή Κλειστό
Æ
4V 6V 8V
Ανοικτή Ανοικτή Ανοικτή
Æ
3V 6V 9V
Εικ. 8
Εικ. 9
