Carrier Type C - Page 34

P - 4

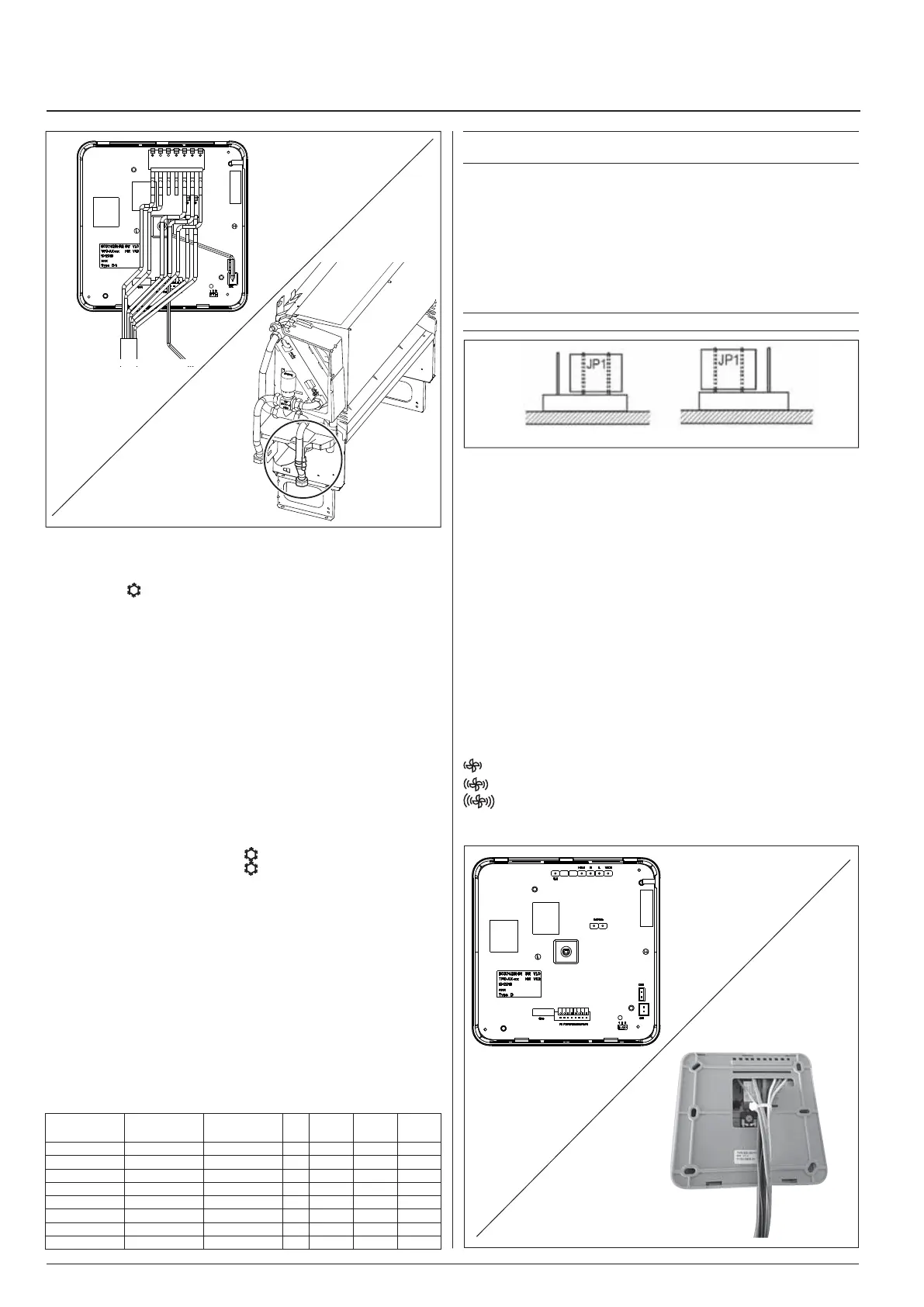

Comando electrónico Tipo C
Funções do interruptor DIL (micro-interruptores)
Interruptor DIL 1
Na posição de contacto aberto, permite activar a função de protecção contra
congelamento (
).
Interruptor DIL 2
Na posição de contacto aberto, permite o funcionamento da ventoinha
à velocidade seleccionada mesmo se a temperatura de referência for
alcançada.
Interruptor DIL 3
Na posição de contacto aberto, restringe o intervalo do botão de selecção da
temperatura de acordo com os seguintes limites:
Refrigeração: temperatura mínima seleccionável: 23°C.
Aquecimento: temperatura máxima seleccionável: 21°C.
Interruptor DIL 4
Na posição de contacto aberto, permite activar a ventoinha periodicamente
mesmo se a temperatura de referência for alcançada (amostragem de ar).
&RQÀJXUDomRGRLQWHUUXSWRU',/
(micro-interruptores)
Interruptor DIL 1
Fechado Protecção contra o gelo (
) desactivada.
ON Protecção contra o gelo (
) activada.
Interruptor DIL 2
Fechado Ventilação controlada por termóstato.
ON Ventilação contínua.
Interruptor DIL 3
Fechado
Quadro de temperaturas desactivado.
ON Quadro de temperaturas activado.
Interruptor DIL 4
Fechado Funcionamento periódico da ventilação de ar desactivado.
ON Funcionamento periódico da ventilação de ar activado.
Interruptor DIL 5
Sem função para este modelo.
Interruptores DIL 6, 7 e 8
A posição destes interruptores DIL regula o controlo actual do motor.
Uma maior tensão corresponde a uma maior velocidade da ventoinha. A
selecção é efectuada de acordo com a seguinte tabela:
Comando
127$$SUHGHÀQLomRpFRPWRGRVRVLQWHUUXSWRUHV',/QDSRVLomR
fechada.
Instruções de uso do sensor de temperatura
Sensor interno: Este sensor é utilizado em todas as instalações com o
controlomontado na unidade. Para o activar, feche a ligação de ponte JP1
EQOQOQUVTCFQPCſIWTC#GPCKORTGUUºQFCRNCECGNGEVTÎPKEC
Sensor remoto: Este sensor é utilizado em todas as instalações com
o controlo montado na unidade. O mesmo é colocado na conduta de ar
TGEKENCFQRTÎZKOQCQXGPVKNCFQT2CTCQCEVKXCTHGEJGCNKICÁºQFGRQPVG,2
EQOQOQUVTCFQPCſIWTC$GPCUGTKITCſCFCRNCECGNGEVTÎPKEC
127$$SUHGHÀQLomRpFRPRVHQVRULQWHUQRDFWLYDGR
Avisos de diagnóstico
São indicadas as seguintes situações de alarme:
Sensores avariados: LED vermelho intermitente.
Causas possíveis:
ŖUGPUQTKPVGTPQKPVGTTQORKFQQWGOEWTVQEKTEWKVQ
ŖHCNJCQWEWTVQEKTEWKVQPQUGPUQTFGVGORGTCVWTCFC¶IWC
&RQÀJXUDomRLQFRUUHFWD
O LED verde pisca a cada 0,25 segundos.
Esta situação ocorre quando:
ŖPQEQPVTQNQFGVKRQCODQUQUUKPCKUFGOWFCPÁCUC\QPCNEGPVTCNK\CFC
“RC” e “RH” estão activados.
Autodiagnóstico
A função "Auto-teste" é activada mantendo premido o botão de
comutação sazonal e premindo em simultâneo o botão de selecção da
XGNQEKFCFGVTÄUXG\GUPWOUGIWPFQ&GUVGOQFQÃRQUUÈXGNXGTKſECTQ
arranque de todos os ventiladores.
O LED vermelho e azul passará a estar intermitente. Cada uma das
unidades será activada durante 10 segundos na seguinte sequência:
Ventilador em baixa velocidade.
Ventilador em velocidade média.
Ventilador em alta velocidade.
CV Válvula motorizada de água fria.
321
321
Fig. A Fig. BSensor interno
Sensor remoto
Fig. 6
Fig. 7
Ligação em
ponte 1
Ligação em
ponte 2
Ligação em
ponte 3
BAIXA MÉDIA ALTA
Fechado Fechado Fechado
Æ
2V 6V 10V
Fechado Fechado ON
Æ
2V 4V 6V
Fechado ON Fechado
Æ
6V 8V 10V
Fechado ON ON
Æ
2V 3V 4V
ON Fechado Fechado
Æ
8V 9V 10V
ON Fechado ON
Æ
5V 6V 7V
ON ON Fechado
Æ
4V 6V 8V
ON ON ON
Æ
3V 6V 9V
Fig. 8
Fig. 9
