REMARQUE : Pour obtenir des performances optimales, il
est conseillé de maintenir l’évacuation aussi
courte que possible, en particulier les portions
horizontales.
L’évacuation doit comporter un support d’appui tous les 1,5m
(5 pi) de conduit lorsqu’il est à l’extérieur du bâtiment.
La hauteur et la longueur de l’évacuation ne doivent pas dépasser
les valeurs illustrées dans le diagramme ci-dessous.
Une évacuation dans cette zone grisée (claire) peut nécessiter
des ajustements de tension du moteur de combustion et/ou des
ajustements de la prise d’air (admission). VOIR FIGURE 9.

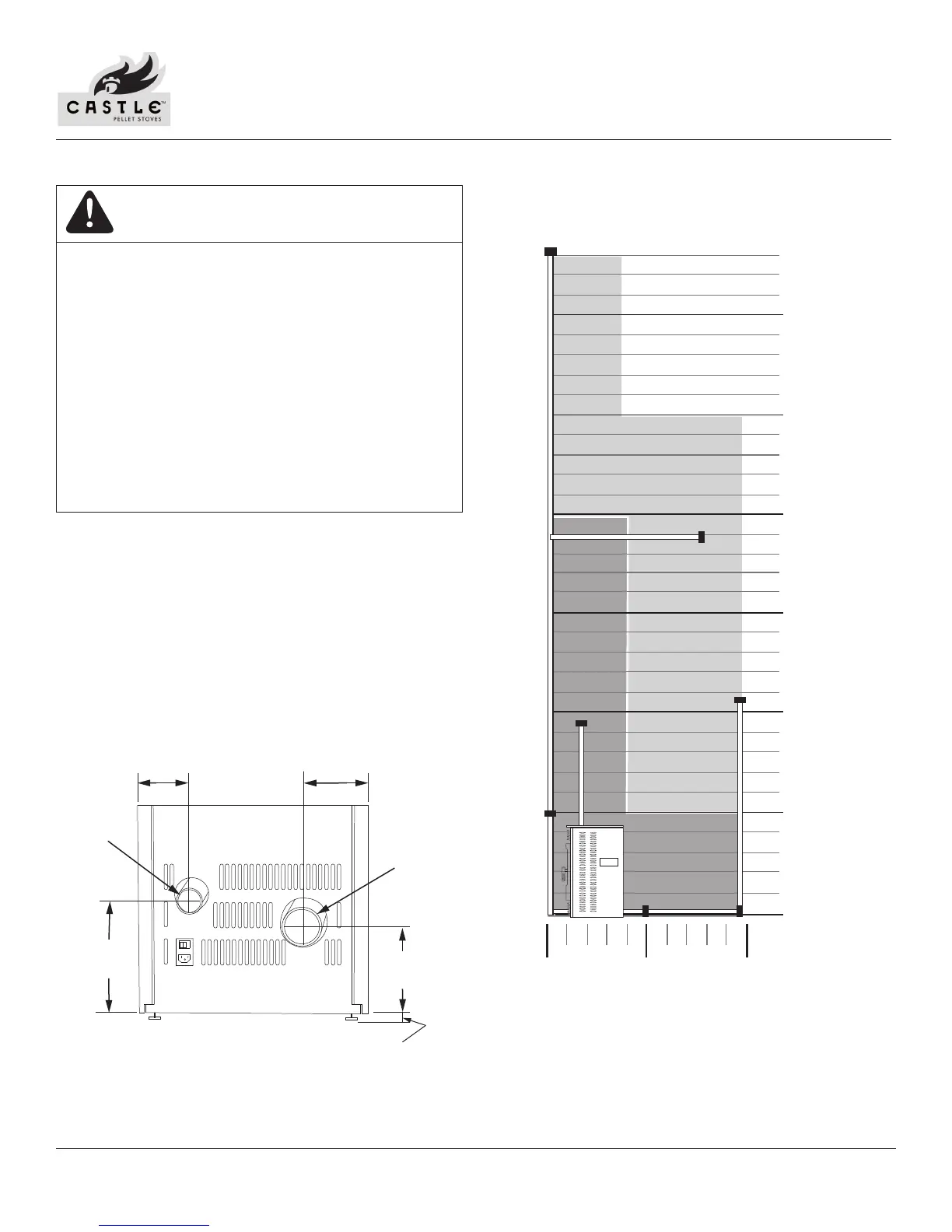

Évacuation du poêle à granules (voir Figures 8 à 16)
Figure 8: Positions de l’admission et de l’évacuation
Figure 9: Table d’évacuation et d’ajustement de tension du moteur de
combustion
S’ASSURER QUE L’ÉVACUATION DU POÊLE À GRANULES
EST CORRECTE. NE PAS POSER DE REGISTRE DE TIRAGE
DANS LE SYSTÈME D’ÉVACUATION DE L’APPAREIL.
UTILISER UN MANCHON MURAL HOMOLOGUÉ
POUR FAIRE PASSER L’ÉVACUATION À TRAVERS UN
MUR. UTILISER UN SUPPORT/BOUCLIER PAREFEU
DE PLAFOND POUR FAIRE PASSER L’ÉVACUATION À
TRAVERS UN PLAFOND VEILLER À MAINTENIR LES
DÉGAGEMENTS PRÉVUS PAR RAPPORT À TOUTE
MATIÈRE COMBUSTIBLE.
SI LE CONDUIT COMPORTE PLUS D’UN TÉ ET UN TOTAL
DE 180
O
DE COUDES, UTILISER IMPÉRATIVEMENT DES
TUYAUX D’ÉVACUATION DE 4 POUCES.
ATTENTION
2 po DIA
108 mm
(4-1/4 po)
102 mm
(4 po)
3po DIA
4,5 m (15 pi)
3 m (10 pi)
1,5 m (5 pi)
0 m (0 pi)
3 m (10 pi)
(max.)
1,5 m (5 pi)
0 m (0 pi)
6 m (20 pi)
7,5 m (25 pi)
9 m (30 pi)
10 m (33 pi)
(max.)
203 mm
(8 po)
REMARQUE : LES PIEDS RÉGLABLES PEUVENT AJOUTER JUSQU’À 2,5 CM DE
HAUTEUR EN FONCTION DES BESOINS DE MISE DE NIVEAU DE
L’INSTALLATION. CETTE DIMENSION DEVRA ÊTRE AJOUTÉE À
LA HAUTEUR POUR ASSURER LA BONNE INSTALLATION DES
CONDUITS D’ÉVACUATION.
248 mm
(9-3/4 po)
