Manuel de l’utilisateur
Poêle à granules Serenity
FRANÇAIS
EXEMPLES DE VENTILATION COMPLEXE DU POÊLE

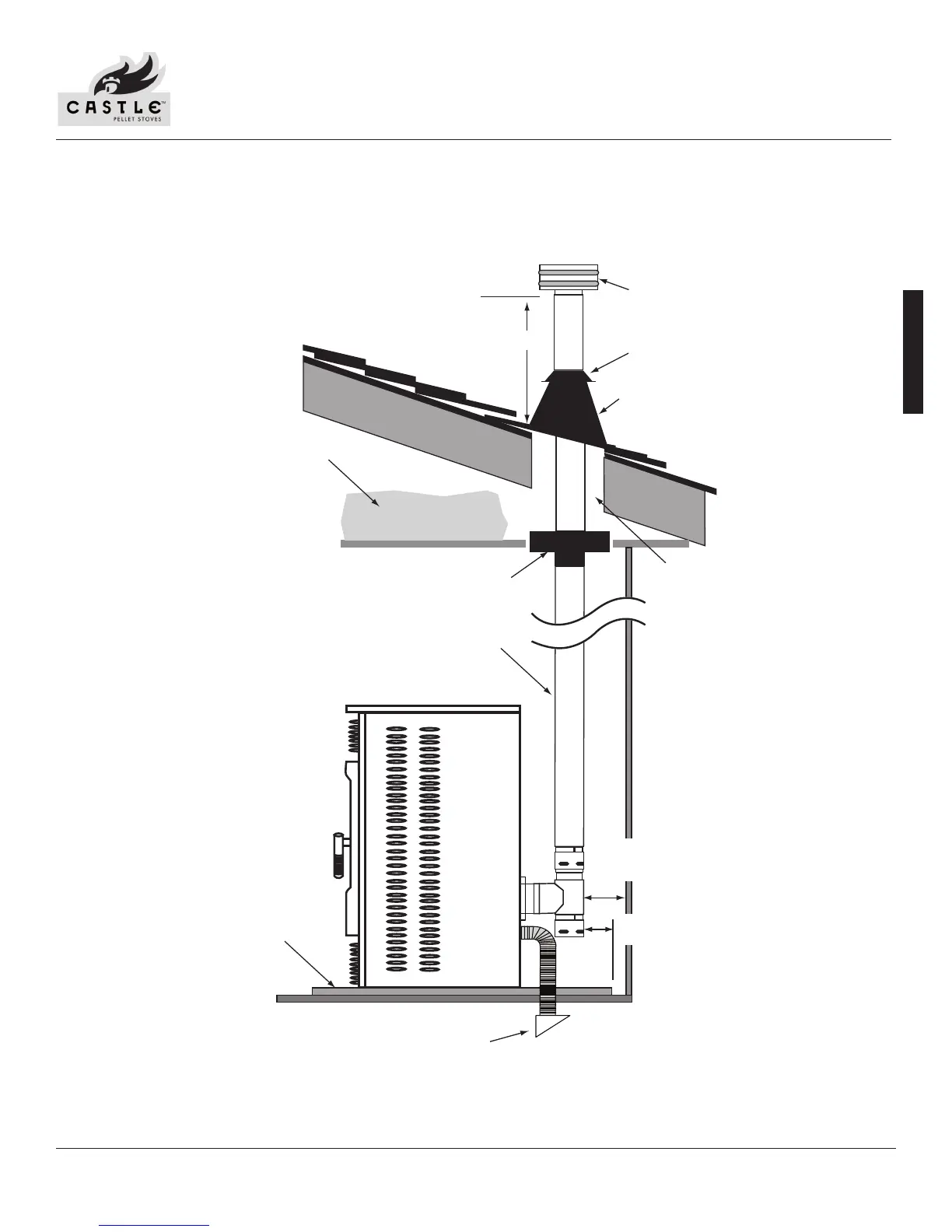

Figure 12: Pose verticale intérieure
* Poser un conduit d’évacuation en respectant le dégagement spécié par le fabricant du conduit.
L’air extérieur peut être aspiré
depuis un vide sanitaire aéré.
7,5 cm (3 po) min.
Dégagement
du conduit*
Mitre
Abergement
Capote verticale
61 cm (24po) minimum
L’isolation doit
maintenir le
dégagement
Support/bouclier pare-feu de plafond
Le conduit doit
maintenir le
dégagement
par rapport
aux matériaux
combustibles
Conduit «L»
Protection
du plancher
