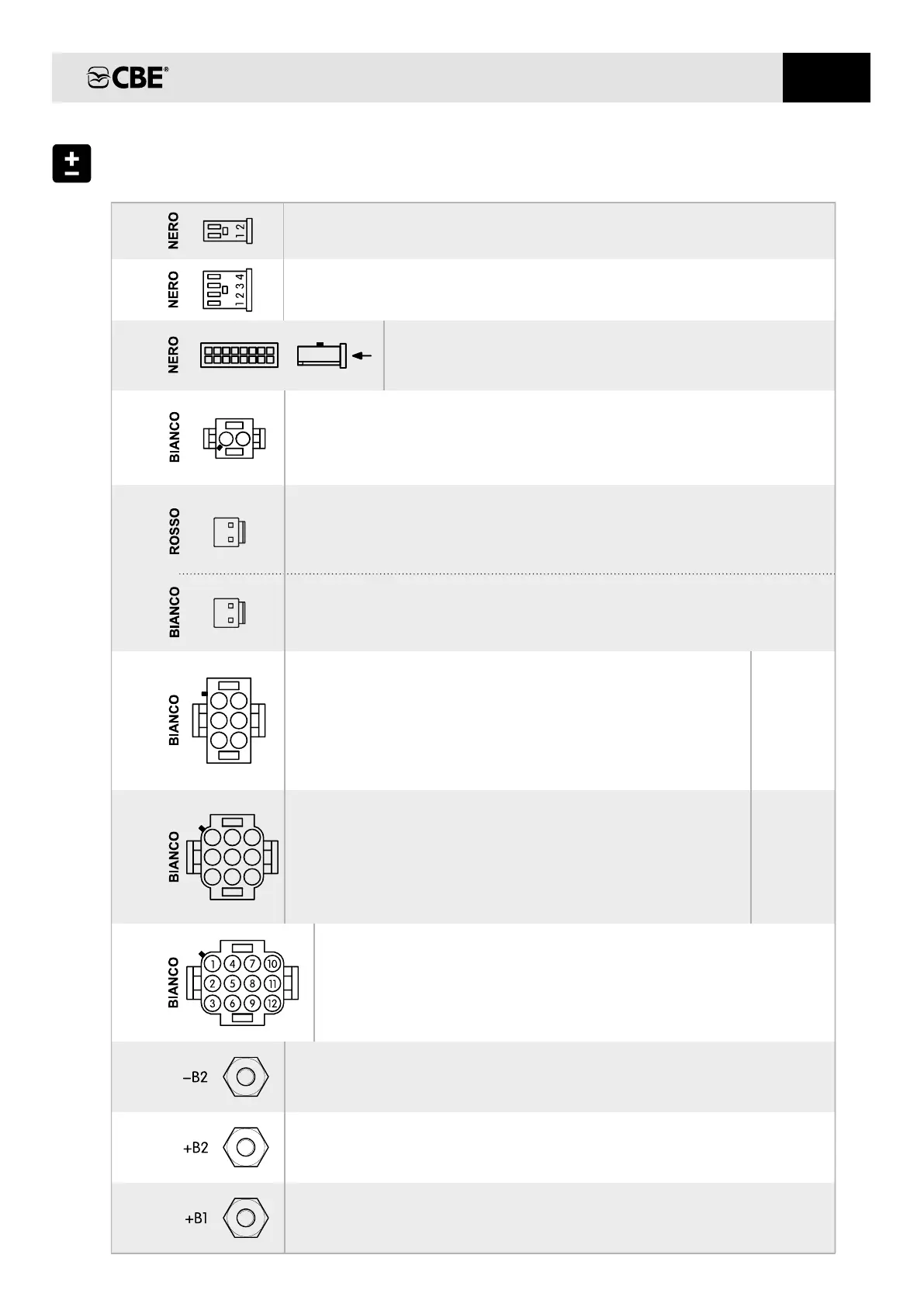

SERBATOIO RECUPERO
Da collegare alla sonda a viti del serbatoio recupero.
SERBATOIO ACQUE CHIARE
Da collegare alla sonda del serbatoio .acqu e chiare
1
9
8
16
PANNELLO COMANDO
Da collegare al connettore 16 poli del pannello comando.
5-6) + uscita utenze a gas (frigo, cucina, valvola boiler, ecc..),
diretta in “B2”.
1) + uscita aux (regolatore solare), .diretta in “B2”
2-3) + uscita frigo trivalente / AES
4) + uscita gradino elettrico, .diretta in “B2”
UTENZE
1
4
2
5
3
6
7-8-9) + uscita gruppo luci B”, dipende dal pulsante luci/stufa“
2) + uscita pompa acqua, dipende dal pulsante pompa
3) + luce esterna, dipende dal pulsante luce esterna
1) + uscita stufa / boiler, dipende dal pulsante luci/stufa
4-5-6) + uscita gruppo luci A , dipende dal pulsante luci/stufa“ ”
UTENZE
1
4
7
2
5 8
3
6
9
MASSE
Masse da collegare al negativo delle utenze.
BATTERIA MOTORE
Da collegare al polo positivo della batteria motore.
MASSA
Da collegare al polo negativo della batteria servizi (B2) o al telaio del veicolo.
BATTERIA SERVIZI
Da collegare al polo positivo della batteria servizi.
SEGNALI (POSSIBILITA A’ “ ”)
1) + entrata segnale contatto chiave avviamento motore
2) + entrata segnale S proveniente dal carica batt rete “ ” erie CBE
SEGNALI (POSSIBILITA ”’ “B )
1) - entrata segnale negativo “D+” (-)
2) entrata segnale contatto chiave avviamento motore+
1) + entrata segnale S proveniente dal carica batt rete “ ” erie CBE
2) /
1 2
1
2
1
2
13)
14)
15)
17)
18)
19)
22)
20)
16B)
16A)
9
COLLEGAMENTI
21)
FUSIBILE
7
6
8
9
FUSIBILE
3
1
2
4
5
IT
