CDVI Digicode DGA User Manual

DE
DGA
Hintergrundbeleuchtete Kodetastatur mit integrierter Elektronik
INSTALLATIONSANLEITUNG
4
cdvi.ch
cdvigroup.com
P1
H
V
V
V

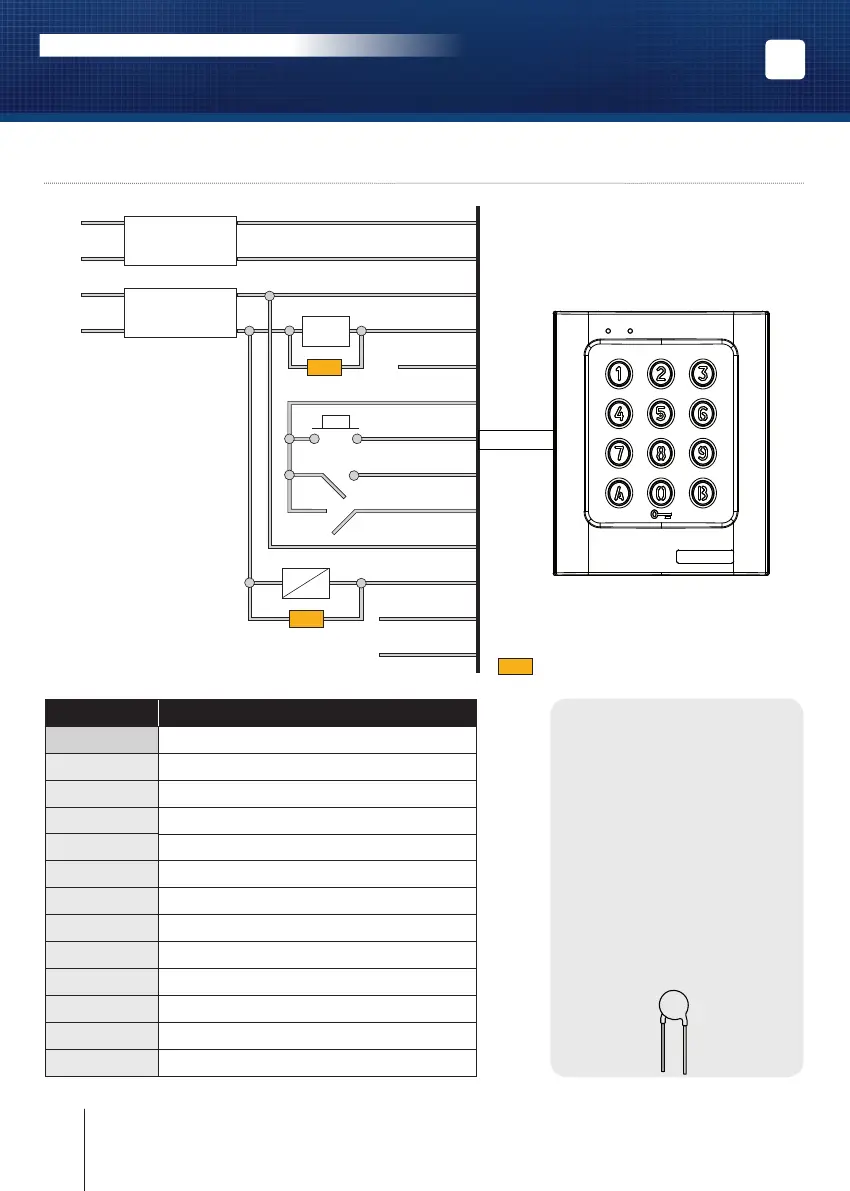

5] ANSCHLUSSPLÄNE
Dieses Produkt wurde
zusammen mit einem
Varistor geliefert.
Derjenige muss direkt auf
die Klemmen des Türöffners
(Haftmagnet, Motor, usw..)
angeschlossen werden.
Wenn das Gerät mit
mehreren Türöffnern läuft,
muss jeder Türöffner dann
auch mit einem Varistor
ausgerüstet werden. Der
Varistor beschränkt die
vom Türöffnersspullbetrieb
herbeigeführten
Űberspannungen
(Selbstinduktionseffekt).
Ausgangsdrähte
Űbereinstimmungen
Schwarz Stromversorgung 12 bis 24VAC oder 12 bis 48VDC
Rot Stromversorgung 12 bis 24VAC oder 12 bis 48VDC
Braun Ruhkontakt Relais 1
Rosa Gemein Relais 1
Orange Arbeitskontakt Relais 1
Gelb Gemein
Grün Ausgangstaste Relais 1
Hellgrün Uhrkontakt H
Blau Änderung von Benutzer-Code
Dunkeblau Ruhkontakt Relais 2
Violett Gemein Relais 2
Grau Arbeitskontakt Relais 2
Weiss Rücksetzung
Varistor
STROMVERSORGUNG
12 bis 24VAC
12 bis 48VDC
STROMVERSORGUNG
Verriegelung
230 V
HAFTMAGNET
Schwarz
Rot
Rosa [C1]
Braun [R1]
Orange [T1]
Gelb
Grün
Hellgrün
Blau
Violett [C2]
Grau [T2]
Dunkelblau[R2]
Weiss
TŰRÖFFNER
RŰCKSETZUNG
230 V
