4.5) Carga de la cinta de impresión

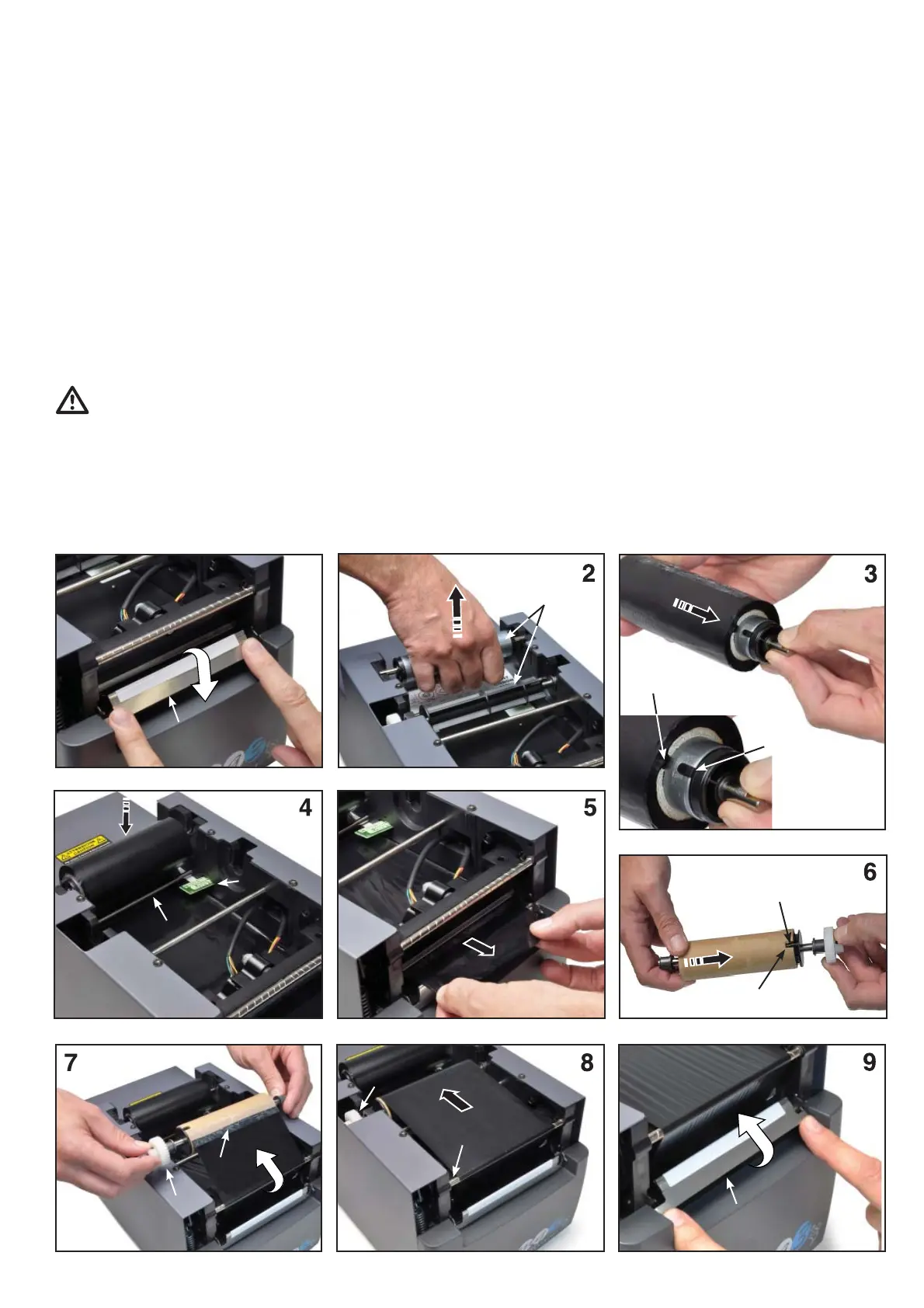

Para la carga o la sustitución de la cinta de impresión, quitar la tapa superior, luego:
1 Girar completamente hacia abajo el defl ector.
2 Extraer los rodillos tirándolos hacia arriba.
3 Colocar a fondo la cinta de impresión sobre el rodillo friccionado, alineando uno de los orifi cios de la misma con la clavija
de referencia presente en el rodillo.
4 Bloquear el rodillo empujándolo a fondo hacia el interior de las dos pestañas. Desenrollar la cinta como se muestra en la
fi gura, haciéndola pasar por debajo de la guía y por debajo de la placa.
5 Desenrollar la cinta bajo la cabeza de impresión haciéndola salir por el lado opuesto.
6 Colocar a fondo el carrete de cartón (suministrado en dotación) sobre el rodillo de desarrollo, polarizando el orifi cio con
la clavija de referencia.
7 Apoyar el rodillo en el extremo de la cinta de impresión que sobresale, de modo que el engranaje se presente del lado
correcto; luego envolver el carrete con la cinta fi jando el extremo con la cinta adhesiva.
• Asegurarse de enrollar perfectamente la cinta de impresión en el rodillo mediante algunos giros.
8 Dejar circular la cinta sobre las guías y bloquear el rodillo de las dos pestañas empujando a fondo como se muestra en
la fi gura, de modo que la cinta quede colocada perfectamente a lo largo de las dos guías.
9 IMPORTANTE: Girar completamente hacia arriba el defl ector y reposicionar la tapa superior.
Nunca poner en funcionamiento la impresora sin la tapa superior.
• Aconsejamos realizar la limpieza de la cabeza de impresión con cada cambio de la cinta; utilizar el KIT DE LIMPIEZA MG2-CKP
991670 adecuado, disponible en el catálogo. Para realizar correctamente la limpieza véase § 5.1.
