4.6) Carga de las tarjetas de impresión
El producto a imprimir está realizado sobre la base de un soporte pre-troquelado denominado TARJETA. Dichas tarjetas son de
diversos tipos: dimensiones, materiales, colores varían según el uso de destino. En el especifi co catálogo Cembre “PRODUCTO
PARA EL MARCADO INDUSTRIAL” elegir la tarjeta idónea para la aplicación a realizar, luego proceder a su posicionamiento en la
placa de interfaz (ver § 4.7).

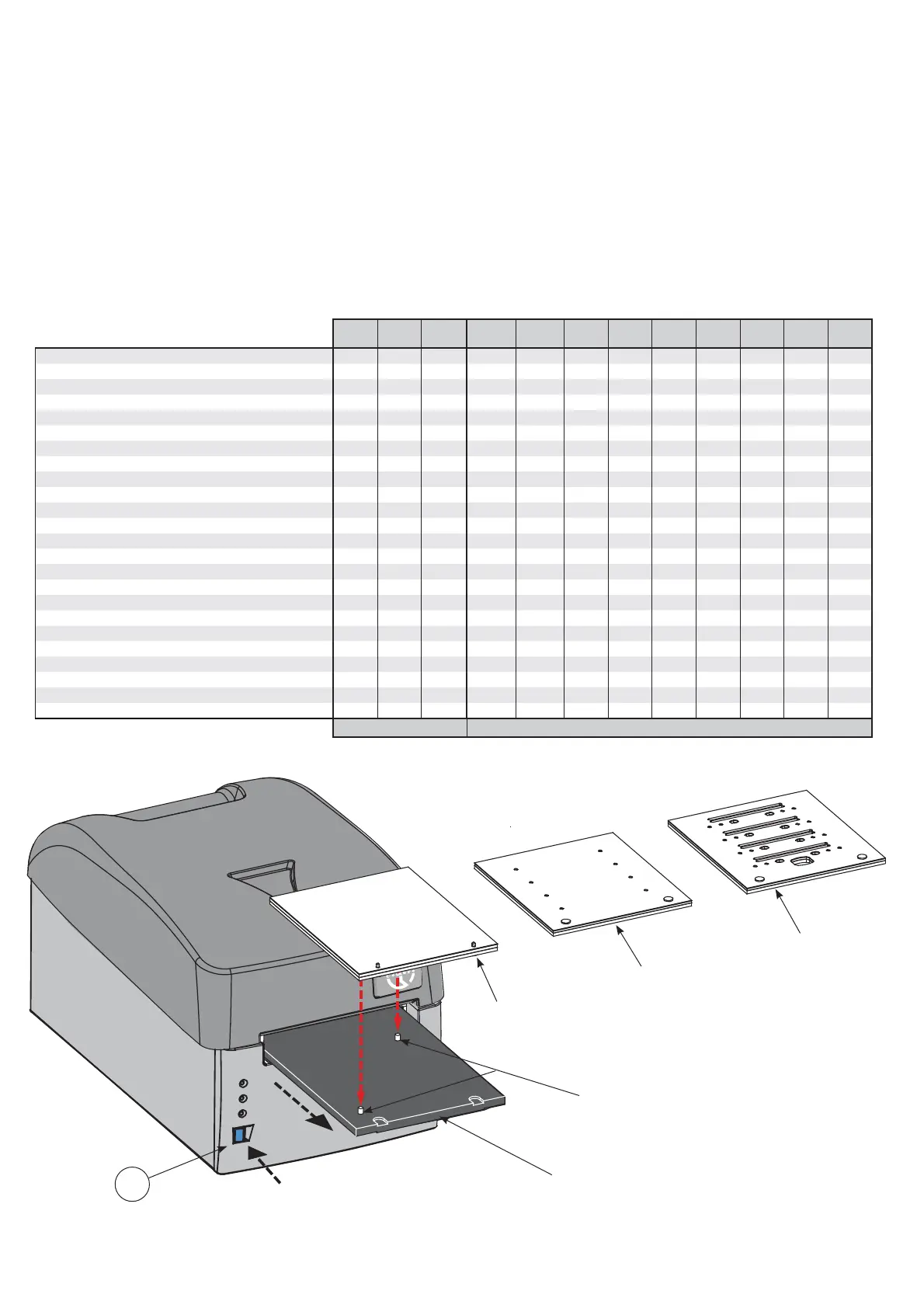

4.7) Montaje de las placas de interfaz
Para colocar el producto a marcar (etiquetas marcacable, etiquetas o cintas para bornes, etiquetas para componentes, placas para
paneles eléctricos, etc.) sobre el carro de carga, es necesario dotar al mismo con una específi ca placa de interfaz como se indica a
continuación:
– Elegir la placa adecuada al producto que se desea marcar (ver tabla).
– Pulsar el botón (4) para provocar la apertura del carro.
– Apoyar la placa sobre el carro posicionándola a través de las dos clavijas de referencia.
El posicionamiento es idéntico para todo tipo de placa (Ref. FIG. A).
– En este punto, se puede cargar la tarjeta de impresión (ver § 4.7.1 y 4.7.2).
PRODUCTO A MARCAR:
MG2-PWC MG2-PLT MG2-QTB MG2-PTD MG2-PTM MG2-WTB MG2-STB MG2-CTB MG2-MTB MG2-LTB MG2-ETB MG2-PSP
MG-TPMF
placas marcacable para tubos
•
MG-TPM
placas marcacable para tubos
•
MG-TDM
placas marcacable sin tubo
4x12mm 4x16mm
MG2-TDMO
placas marcacable sin tubo
•
MG-ETF
placas para cables y componentes
•
MG-KMP
marcacables adhesivo
•
MG-CPM
placas para bornas
• ••••••
MG-CPMF
tiras para bornas
•
MG-VYB
placas para componentes
•
MG-SPM
placas para componentes
•• •
MG-TAP
placas para cables y componentes
•
MG-PTS
placas para pulsadores
•
MG-TAPW
placas para cables y componentes
•
MG-TAR
placas para cables y componentes
•
MG-DOG
placas adhesivas para componentes
•
MG-TAA
etiquetas adhesivas para componentes
•
MG-VYT
etiquetas adhesivas para componentes
•
MG-VCT
etiquetas adhesivas para componentes
•
MG-PYT
etiquetas adhesivas para componentes
•
MG-SAT
etiquetas de seguridad
•
MG-PLC
tarjetas para PLC
•
MG-17.5
placas para componentes modulares
•
MG-VRT
placas cuadro
•
MG-SIGNS
placas para señalización cuadro
•
Placas suministradas Placas disponibles bajo demanda
Placa
de interfaz
MG2-PLT
Clavijas de referencia
a insertar en los agujeros
a bajo de la placa de interfaz
1
Carro de carga completamente fuera
2
3
Las placas del interfaz cuentan con un soporte protector en el lado superior que, en caso de necesidad (ej. suciedad o deterioro)
puede ser retirado y sustituido.
Placa
de interfaz
MG2-PWC
Placas
de interfaz
MG2-QTB
MG2-LTB
MG2-WTB
MG2-STB
MG2-CTB
MG2-MTB
MG2-PTD
MG2-ETB
MG2-PSP
FIG. A
4
