. 49 .
TARGHETTE MGTAPW
Possono essere stampate con
diversi fonts; gli steli sono iden-
tifi cabili per una facile rintraccia-
bilità sullo schema. Inoltre accan-
to ad ogni targhetta è possibile
riportare il modello di tubetto da
inserire.
La scheda stampata viene divi-
sa in lische piegando e spezzan-
do gli estremi di giunzione.
L’inserimento del tubetto PM può
essere quindi eff ettuato diretta-
mente sulle lische senza stacca-
re la targhetta.
Esempio di targhette MG-TPM
in tubetto trasparente per la
siglatura di cavi.
Il risultato fi nale sul cavo si pre-
senta perfetto, protetto nel tem-
po da agenti chimici ed atmo-
sferici.
TARGHETTE MGCPM
Dopo aver staccato dalla scheda
lo stelo stampato, innestare le
targhette direttamente sui morsetti.
Posizionare le targhette, procede-
re al distacco dello stelo ruotandolo
verso l'alto.
Staccato lo stelo la morsettiera
risulterà così siglata.
Procedere al distacco dalla sche-
da dell'intero modulo stampato.
Innestare direttamente le targhet-
te sui morsetti.
La morsettiera risulterà così siglata.
Permettono di ottenere ottimi
risultati grafi ci con i diversi fonts di
sistema. L’operatore può riportare
sulla parte fi ssa della scheda i dati
di schema o di lavoro.
Quando stampate, le tessere si
dividono facilmente in strisce.
Il distacco delle singole targhette è
semplice e preciso e sui bordi non
rimangono residui.
Esempio di targhette MG-TAPW su
profi lo RTR-TAPW con coperchio
trasparente RT-CCWS.
TARGHETTE MGTPM
4.8) Procedura di stampa
Dopo aver caricato il prodotto da stampare sulla piastra, procedere alla stampa.
– Impostare i dati nel programma (riferirsi al manuale del software) e cliccare sul tasto “STAMPA” per iniziare la fase di stampa; il
carrello verrà richiamato all'interno della stampante e gradualmente espulso fi no a fermarsi automaticamente a fi ne ciclo con la
scheda stampata.
– Togliere la scheda dalla piastra e procedere al distacco delle varie targhette spezzando gli estremi di giunzione.

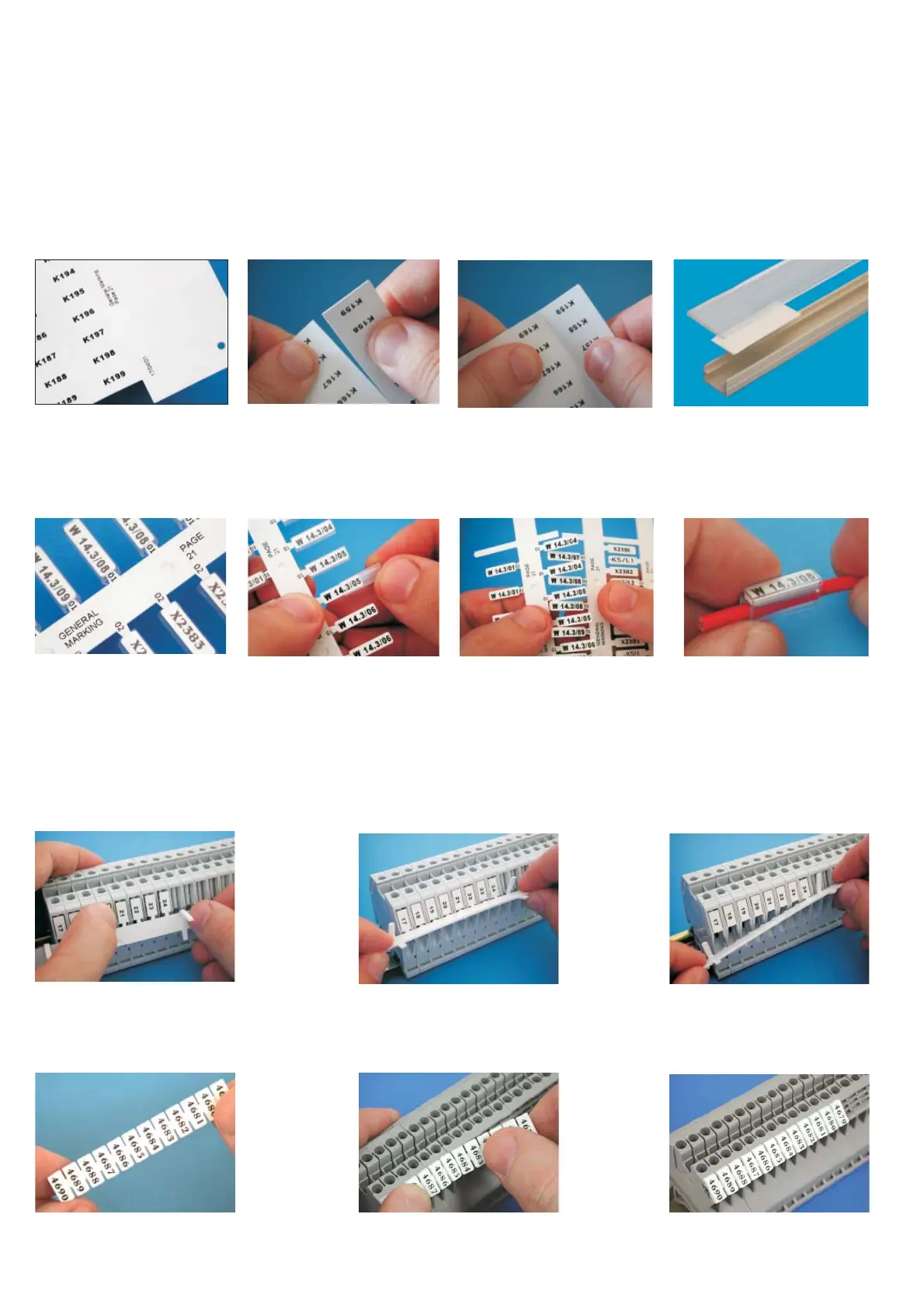

4.9) Esempi di utilizzo di alcuni tipi di targhette.
Singole
Modulari
