4.7.1) Posizionamento delle schede su piastra di interfaccia tipo MG2-PLT
Le schede stampabili con piastra di interfaccia MG2-PLT dispongono di due fori per permetterne un corretto e univoco posiziona-
mento sulla piastra; per il loro posizionamento è suffi ciente:

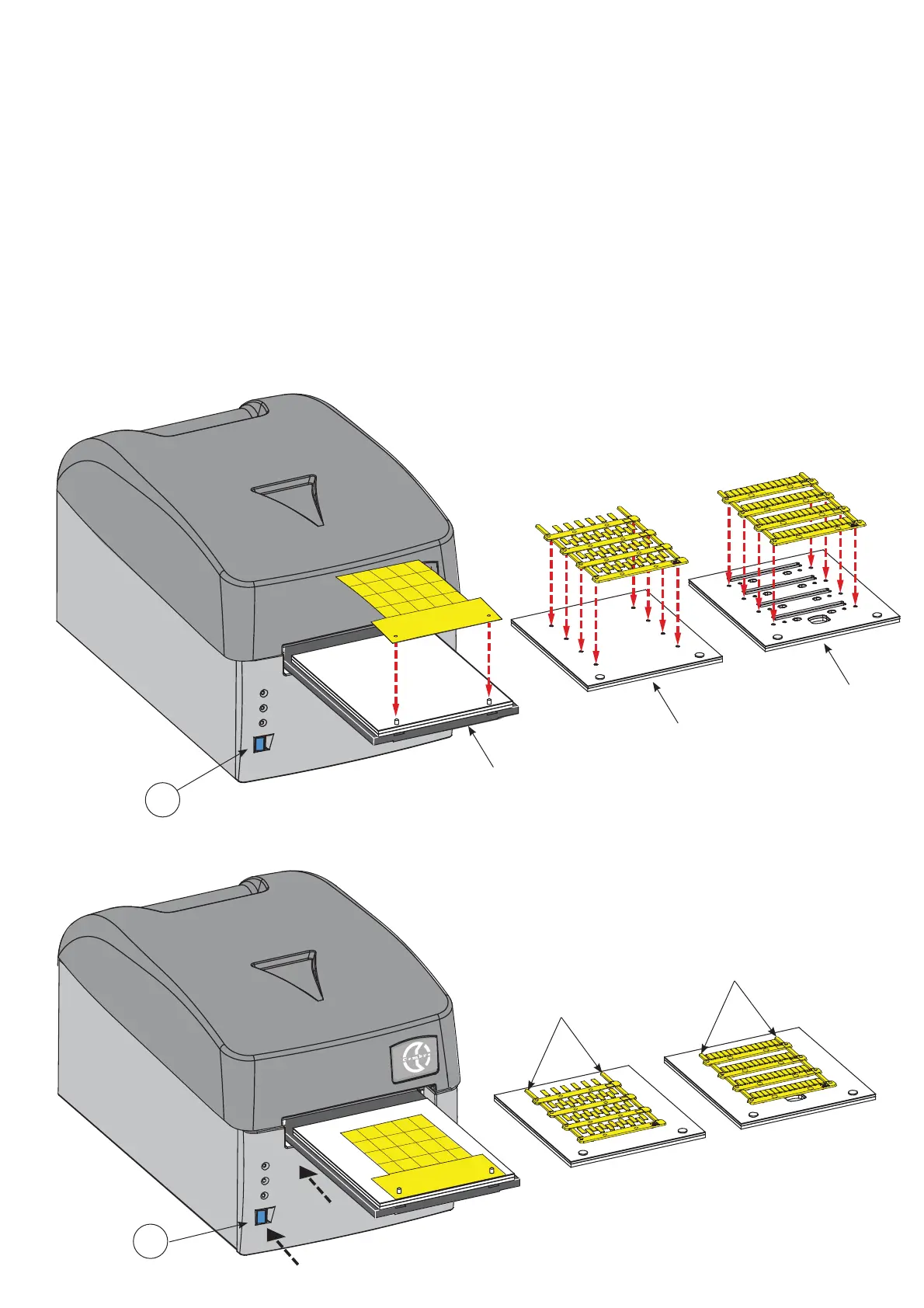

– Premere il pulsante (4) per ottenere la fuoriuscita del carrello già provvisto di piastra (Rif. al § 4.7).
– Posizionare manualmente la scheda inserendone a fondo i fori nelle spine presenti sulla piastra; il lato da stampare dovrà
essere rivolto in alto (Rif. a FIG. B e C).
La scheda, una volta caricata, dovrà risultare piana e senza angoli, spigoli piegati o sollevati; questo permetterà un corretto
appoggio della testa in fase di stampa.
4.7.2) Posizionamento delle schede sulle altre piastre di interfaccia
– Premere il pulsante (4) per ottenere la fuoriuscita del carrello già provvisto di piastra (Rif. al § 4.7).
– Appoggiare manualmente la scheda sulla piastra in modo da bloccarne il movimento; i riferimenti in rilievo sotto la scheda do-
vranno coincidere con i fori presenti sulla piastra e le estremità laterali dovranno essere rivolte verso l'interno della stampante
(Rif. a FIG. B e C).
4
Piastra
di interfaccia
MG2-PLT
Piastra
di interfaccia
MG2-PWC
Piastre
di interfaccia
MG2-QTB
MG2-LTB
MG2-WTB
MG2-STB
MG2-CTB
MG2-MTB
MG2-PTD
MG2-ETB
MG2-PSP
Estremità laterali
rivolte verso l'interno
della stampante
Estremità laterali
rivolte verso l'interno
della stampante
FIG. B
FIG. C
4
(*) Piastre fornibili a richiesta.
