. 47 .
4.6) Caricamento delle schede di stampa
Il prodotto da stampare è realizzato su di un supporto prefustellato denominato SCHEDA. Le schede sono di varie tipologie; di-
mensioni, materiali, colori e variano a seconda dell’utilizzo di destinazione. Riferendosi al catalogo Cembre “PRODOTTI PER
SIGLATURA INDUSTRIALE” scegliere la scheda idonea all’applicazione da eseguire, quindi procedere al suo posizionamento sulla
piastra d’interfaccia idonea (Rif. al § 4.7).

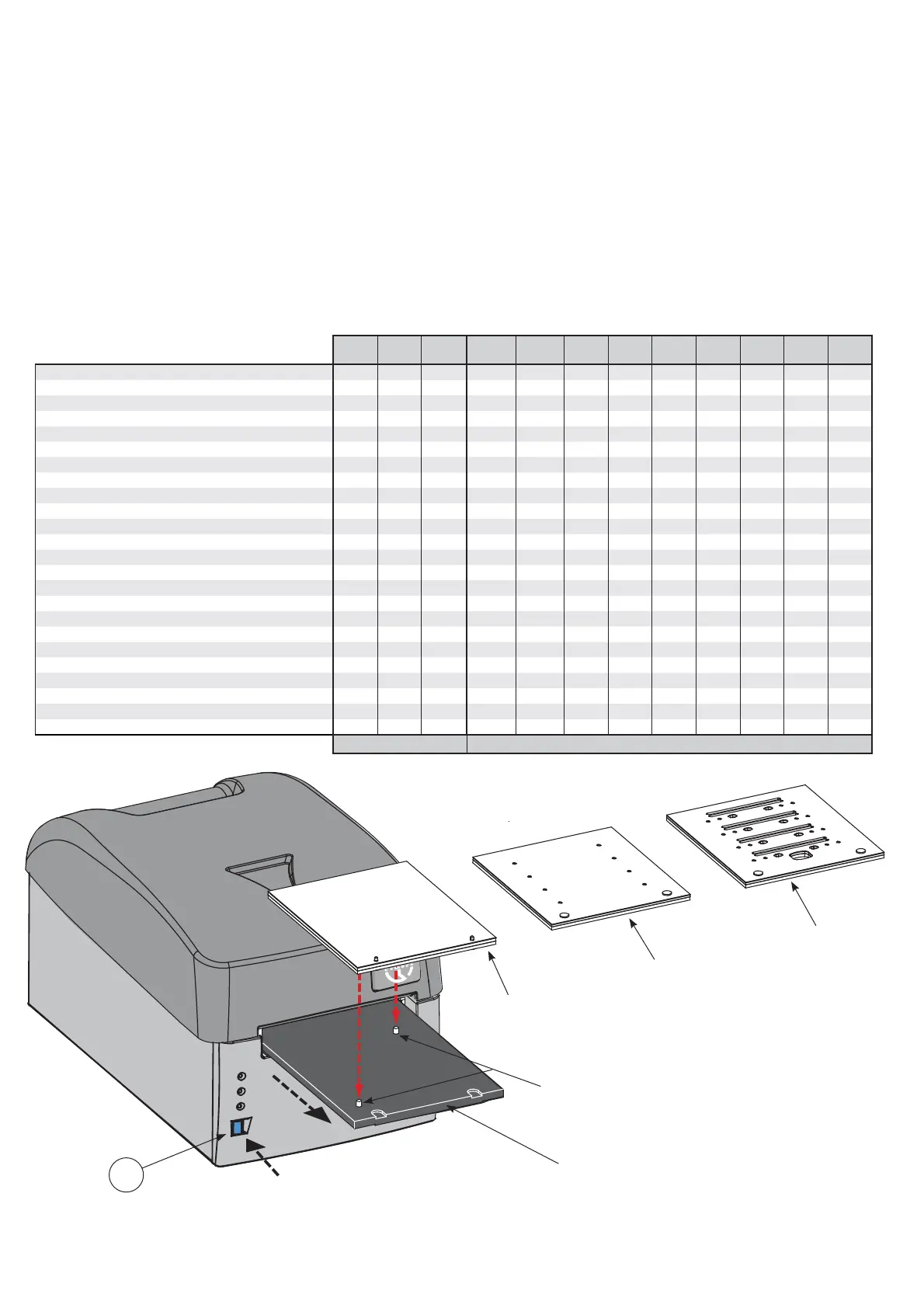

4.7) Montaggio delle piastre di interfaccia
Per posizionare le schede di stampa (targhette segnacavo, targhette o strisce per morsetti, etichette per componenti, targhe quadro
ecc.) sul carrello di caricamento, è necessario dotare quest'ultimo di una specifi ca piastra di interfaccia procedendo nel modo seguente:
– Scegliere la piastra adatta al prodotto da siglare (Rif. al tabella).
– Premere il pulsante BLU (4) per ottenere l'apertura del carrello.
– Appoggiare la piastra sul carrello posizionandola tramite le due spine di riferimento.
Il posizionamento è identico per tutte le tipologie di piastra (Rif. a FIG. A).
– A questo punto è possibile caricare le schede di stampa (Rif. al § 4.7.1 e 4.7.2).
PRODOTTO DA SIGLARE:
MG2-PWC MG2-PLT MG2-QTB MG2-PTD MG2-PTM MG2-WTB MG2-STB MG2-CTB MG2-MTB MG2-LTB MG2-ETB MG2-PSP
MG-TPMF
Targhette segnacavo per tubetti
•
MG-TPM
Targhette segnacavo per tubetti
•
MG-TDM
Targhette segnacavo senza tubetti
4x12mm 4x16mm
MG2-TDMO
Targhette segnacavo senza tubetti
•
MG-ETF
Targhette segnacavo a fascetta
•
MG-KMP
Segnacavo adesivi
•
MG-CPM
Targhette per morsetti
• ••••••
MG-CPMF
Strisce per morsetti
•
MG-VYB
Etichette per morsetti
•
MG-SPM
Targhette per contattori e componenti
•• •
MG-TAP
Targhette per cavi e componenti
•
MG-PTS
Targhette per pulsanti
•
MG-TAPW
Targhette per cavi e componenti
•
MG-TAR
Targhette per cavi e componenti
•
MG-DOG
Targhette per cavi e componenti
•
MG-TAA
Targhette adesive per componenti
•
MG-VYT
Etichette adesive per componenti
•
MG-VCT
Etichette adesive per componenti
•
MG-PYT
Etichette adesive per componenti
•
MG-SAT
Etichette di sicurezza
•
MG-PLC
Targhette per PLC
•
MG-17.5
Targhette ed etichette modulari
•
MG-VRT
Targhe quadro
•
MG-SIGNS
Targhe ed etichette di segnalazione quadro
•
piastre a corredo piastre da richiedere separatamente
Piastra
di interfaccia
MG2-PLT
Spine di riferimento da inserire nei
forI ricavati sotto la piastra
Carrello completamente estratto
Piastra
di interfaccia
MG2-PWC
Piastre
di interfaccia
MG2-QTB
MG2-LTB
MG2-WTB
MG2-STB
MG2-CTB
MG2-MTB
MG2-PTD
MG2-ETB
MG2-PSP
FIG. A
4
Ogni piastra di interfaccia è dotata di un "tappetino" bianco o supporto protettivo in PET che, in caso di necessità (es. sporcizia o
deterioramento) può essere rimosso e sostituito. Tale supporto è disponibile come accessorio a richiesta.
1
2
3
