4.5) Caricamento del nastro di stampa

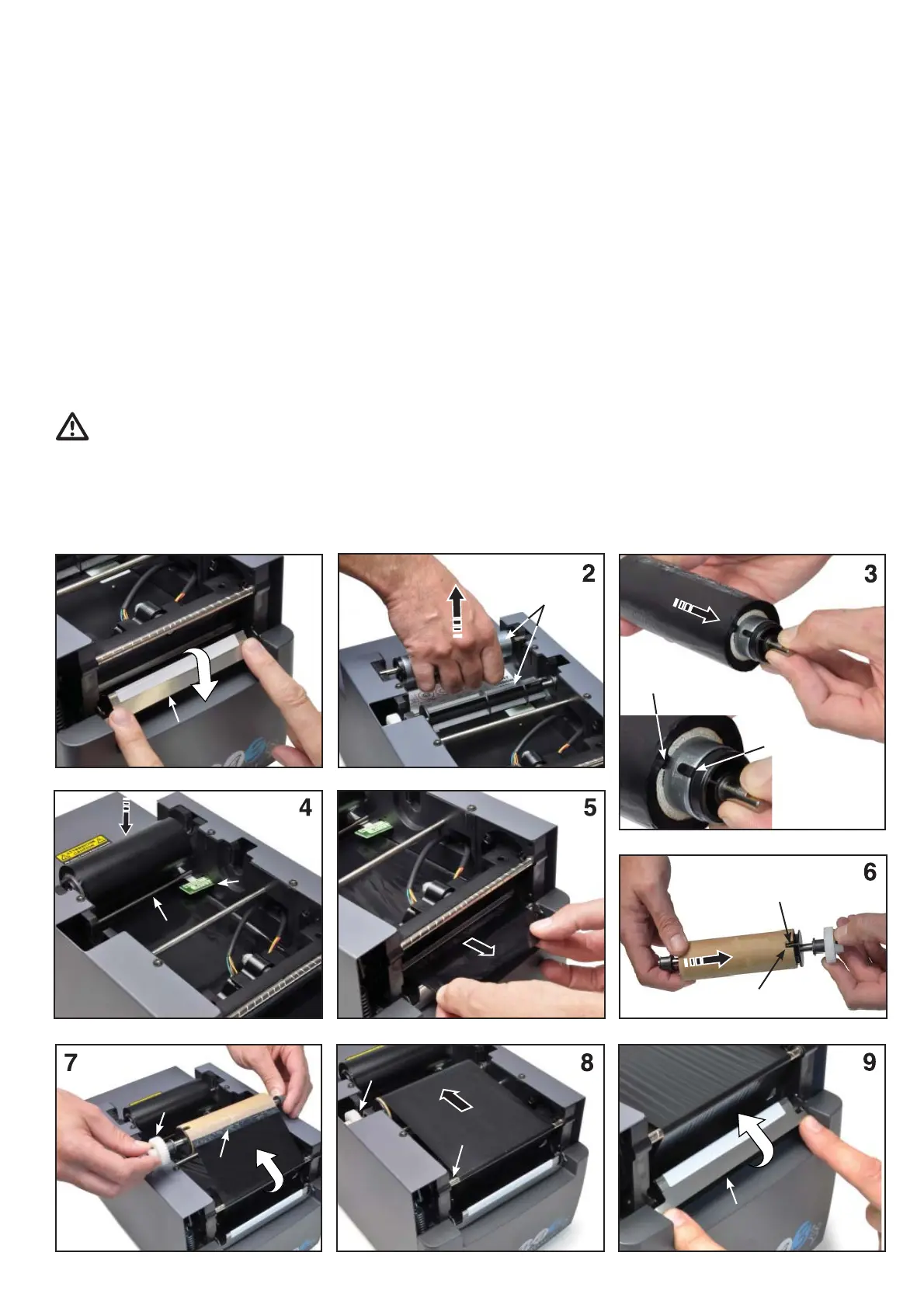

Per il caricamento o la sostituzione del nastro di stampa sfi lare la copertura superiore, quindi:
1 Ruotare completamente verso il basso il defl ettore anteriore.
2 Estrarre i rulli tirandoli verso l'alto.
3 Infi lare a fondo il nastro di stampa sul rullo frizionato allineandone un'asola con la spina di riferimento del rullo.
4 Bloccare il rullo spingendolo a fondo all'interno delle sue sedi. Srotolare il nastro come mostrato in fi gura, facendolo
passare sotto la guida posteriore e sotto la scheda sensore nastro.
5 Srotolare ulteriormente il nastro sotto la testa di stampa fi no alla sua fuoriuscita dal lato opposto.
6 Infi lare a fondo sul rullo di svolgimento il supporto di cartone (anima), fornito in dotazione, polarizzando l'asola con la
spina di riferimento.
7 Con del nastro adesivo, fi ssare l'estremità del nastro di stampa sull’anima di cartone in modo che l'ingranaggio del rullo
si presenti dal lato corretto.
• Consigliamo di arrotolare perfettamente per alcuni giri il nastro di stampa sull’anima di cartone per ottenere un corretto riavvol-
gimento.
8 Far scorrere il nastro sulle guide e bloccare il rullo in sede spingendolo a fondo in modo che il nastro sia ben teso e si
posizioni perfettamente lungo le due guide, come mostrato in fi gura.
9 IMPORTANTE: Rialzare completamente il defl ettore che rimarrà bloccato nella posizione di lavoro e riposizionare la copertura
superiore.
Mai avviare la stampante priva di copertura superiore.
• Consigliamo di eff ettuare la pulizia della testa di stampa ad ogni cambio del nastro di stampa, utilizzando il KIT DI PULIZIA
MG2- CKP 991670 disponibile a catalogo. Per eseguire correttamente la procedura di pulizia riferirsi al § 5.1.
