MANUEL
TECHNIQUE.
MISE
EN ROUTE ET
FONCTIONNEMENT
E. Description et fonctionnement du régulateur de contrôle
Manuel du NA6888
Sommaire des principales fonctions et caractéristiques techniques
Principales fonctions: le régulateur est un dispositif de contrôle spécial pour le chauffage de la pompe à chaleur qui contient deux
sondes de température (température de l’eau et température extérieure), deux sorties de contrôle (compresseur et dégivreur) et
une entrée pour le signal d’alarme (utilisée comme protection face aux hautes et basses températures). Ses principales fonctions
sont décrites ci-dessous.
Contrôle et visualisation de la température: peut afficher la température du réservoir d’eau et la température extérieure et contrôler
la température du réservoir d’eau entre les limites de température maximale et minimale.
Contrôle de dégivrage automatique: comprend un contrôle logique de dégivrage grâce à un modèle d’optimisation de la pompe à
chaleur qui peut décongeler très efficacement garantissant ainsi que la machinerie externe peut fonctionner normalement à basse
température. Il existe plusieurs modes de dégivrage : au moyen d’une vanne à quatre voies, au moyen d’une vanne de dérivation
ou au moyen d’un dégivrage par chaleur électrique.
Alarme externe: une entrée pour alarme externe, qui admet cinq différents modes: toujours active; toujours active et fixe; toujours
désactivée; toujours désactivée et fixe, et accès interdit.
Autres: les températures maximale et minimale peuvent être établies ainsi que la direction de la vanne à quatre voies, le démarra-
ge différé de protection du compresseur, le signal d’alarme pour une erreur du capteur de température, etc.
Principales caractéristiques techniques:
- Limite de visualisation de températures : -50/150 °C (l’intervalle est de 0,1 °C)
- Limite de réglage de température : -45/145 °C (l’intervalle est de 0,1 °C)
- Tension de l’alimentation : AC 220 V ± 10% o AC 380 V ± 10% 50 Hz (voir le schéma de câblage)
- Ambiance de travail : température, -20 Cº / 50 Cº; humidité, <_ 85%.
- Capacité de contact du relais : 2 A/380 V AC (pure résistance de charge)
- Sonde de température : NTC R25 = 5 kf2, B (25/50) = 3470 K
- Standard d’exécution : Q/320585 XYK 01-2004 (NA8824-HTD)
Instructions de fonctionnement

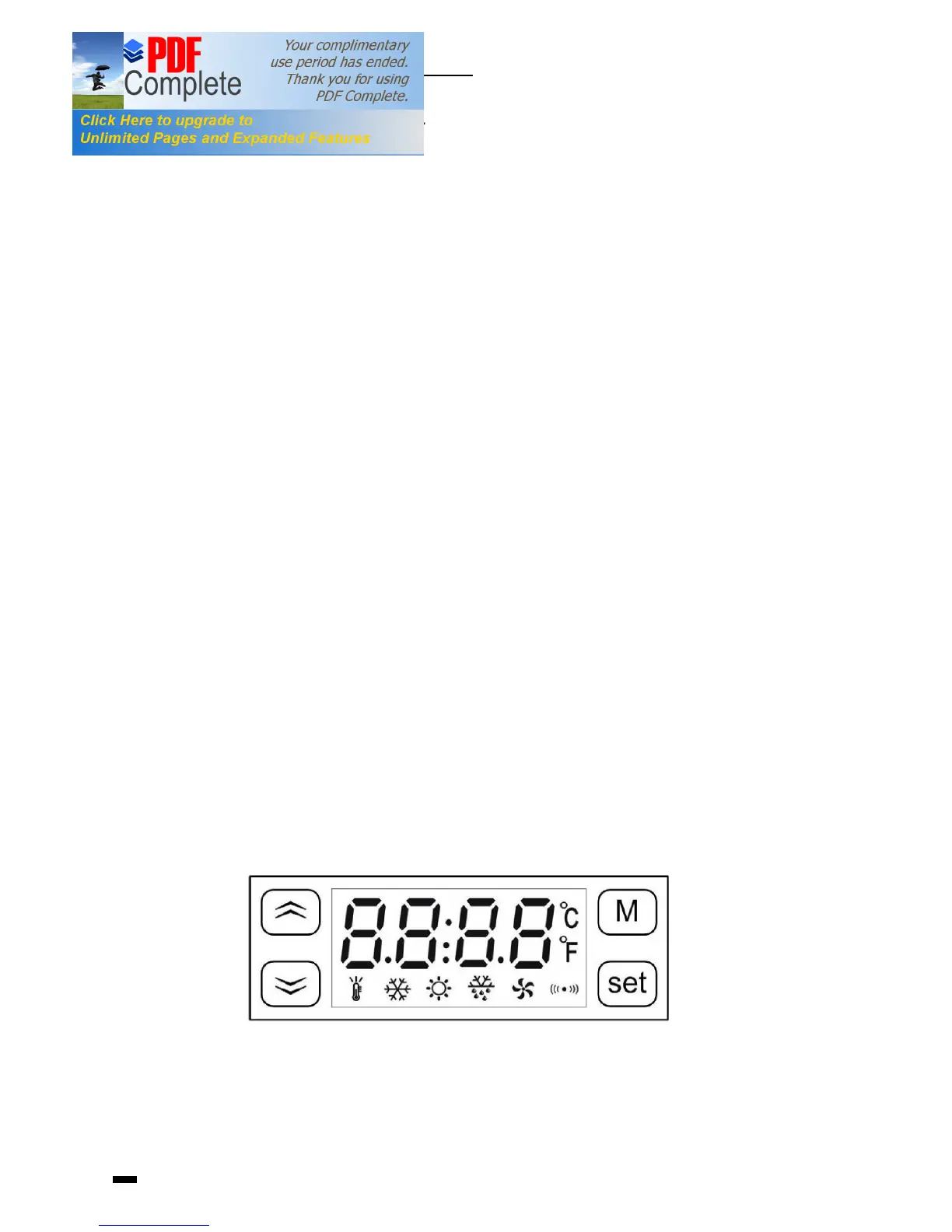

Panneau de contrôle
